Abilia IR-1S - Sätt i batterier; Kanalinställning

7
Sätt i batterier
Lossa de fyra skruvarna i hörnen till underdelen av IR-1S Armbandssändare med en
krysskruvmejsel. Ta bort underdelen och sätt in 3 st 1,5V silveroxid batterier typ SR44, eller
401930 Batteripack Micro/Armbandssändare, finns att köpa från Abilia eller Abilias
återförsäljare. Placera batterierna rätt polvända enligt markering i botten på batterifacket.
Det är viktigt att använda specificerade batterier för att få maximal räckvidd.
Var noggrann med att gummipackningen som tätar sändaren kommer på plats.
Batterivarning sker då ca. 75% av batteriernas effekt förbrukats. Batterivarningen sker genom att
indikeringslampan blinkar med en sekunds intervall. Sändaren innehåller då tillräckligt med effekt för
att sända ytterligare ett tag.

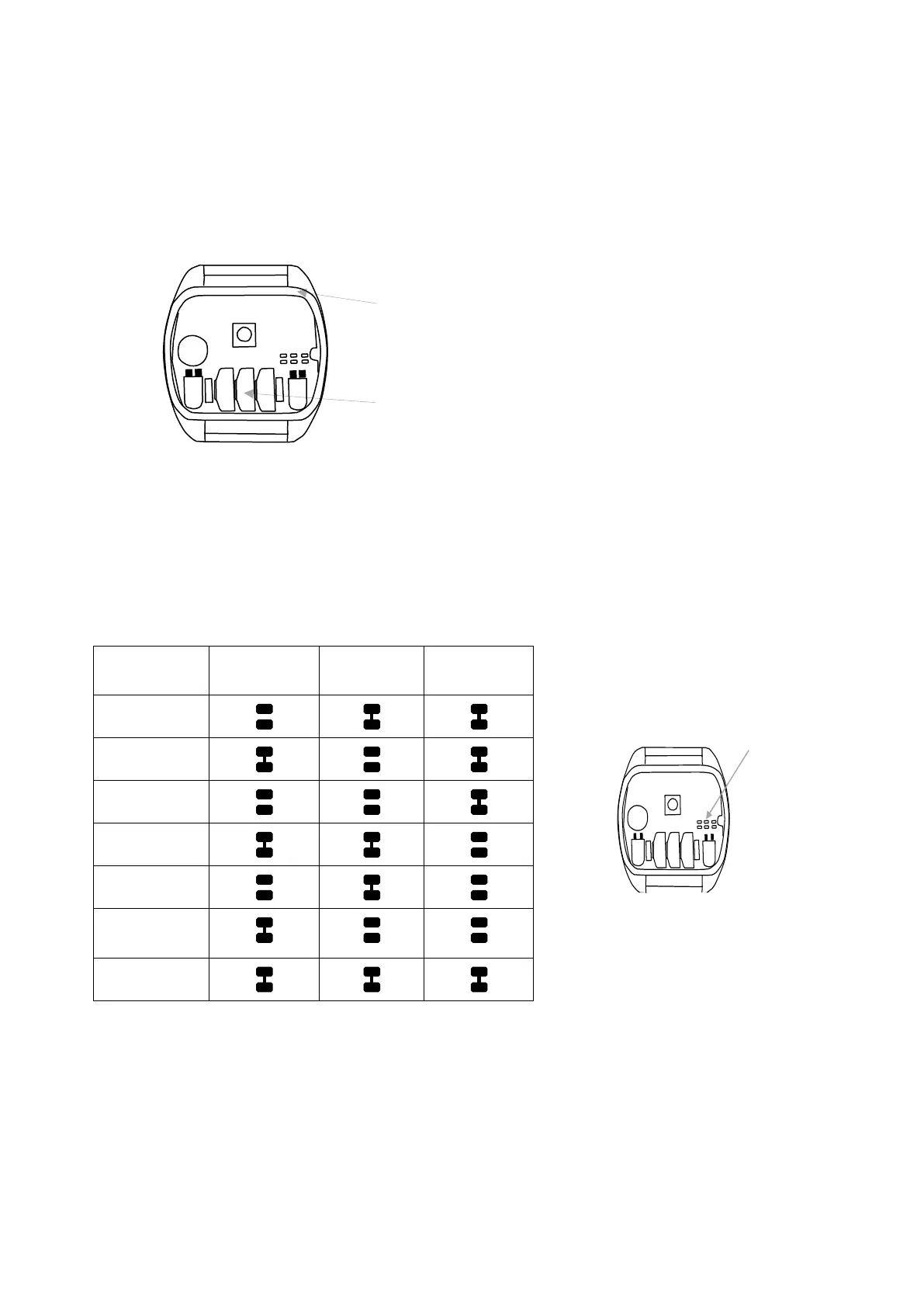

Kanalinställning
Inställning av GewaLink-kanal sker genom att lödbanor mellan lödöar på kretskortet skrapas bort
respektive sammanbinds. Dessa platser är markerade med A, B och C i figur 3. Tabellen visar vilka
kanaler som kan användas och vilka lödbanor som skall skrapas bort respektive sammanbindas.
GewaLink-
kanal
Lödbana A Lödbana B Lödbana C
16
17
18
19
20
* 4096 Kod
(slumpvis)
35
* Från serienr: 421012 har kanal 21 ersatts med en slumpvis 4096 kod.
Fig 3
Lödbanor A B C
Fig 2
Batterier: 3 x SR44
eller 401930 Batteripack Micro/Armbandssändare
Gummipackning
