Abloy EL502 - Kytkentäkaavio

5
R

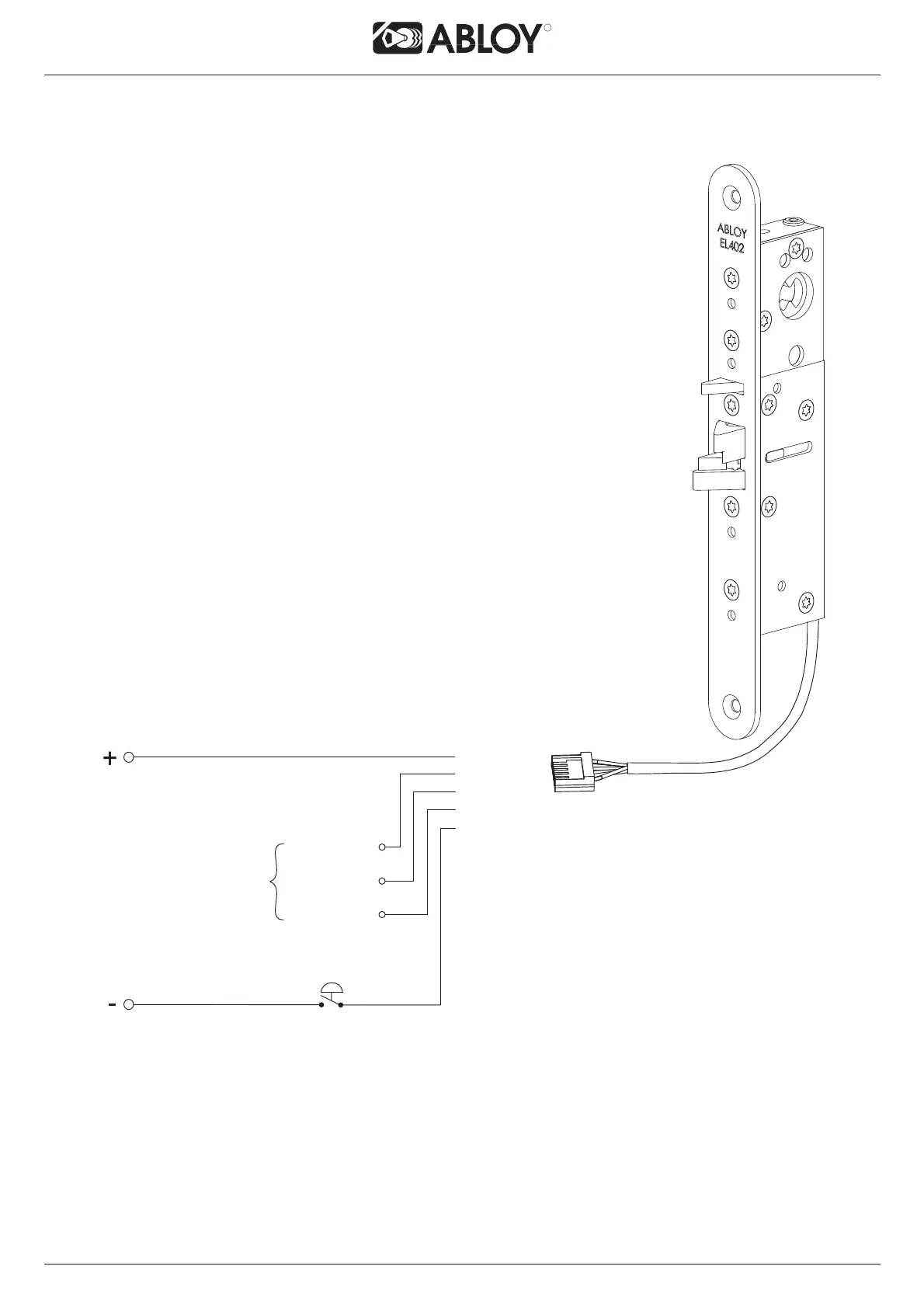

KYTKENTÄKAAVIO EL402, EL502 SUOMI
SUOJADIODIT LUKKORUNGON SISÄLLÄ.
12 - 24 V DC -10% / +15% STAB
Yhteinen
Lukittu
Auki
musta
keltainen
sininen
punainen
musta
keltainen
sininen
vihreä
MAKSIMIARVOT MIKROKYTKIMILLE: max. 0.4 A 30 V AC / V DC resist. max. 10 W
MITÄÄN ARVOA EI SAA YLITTÄÄ.
