Français

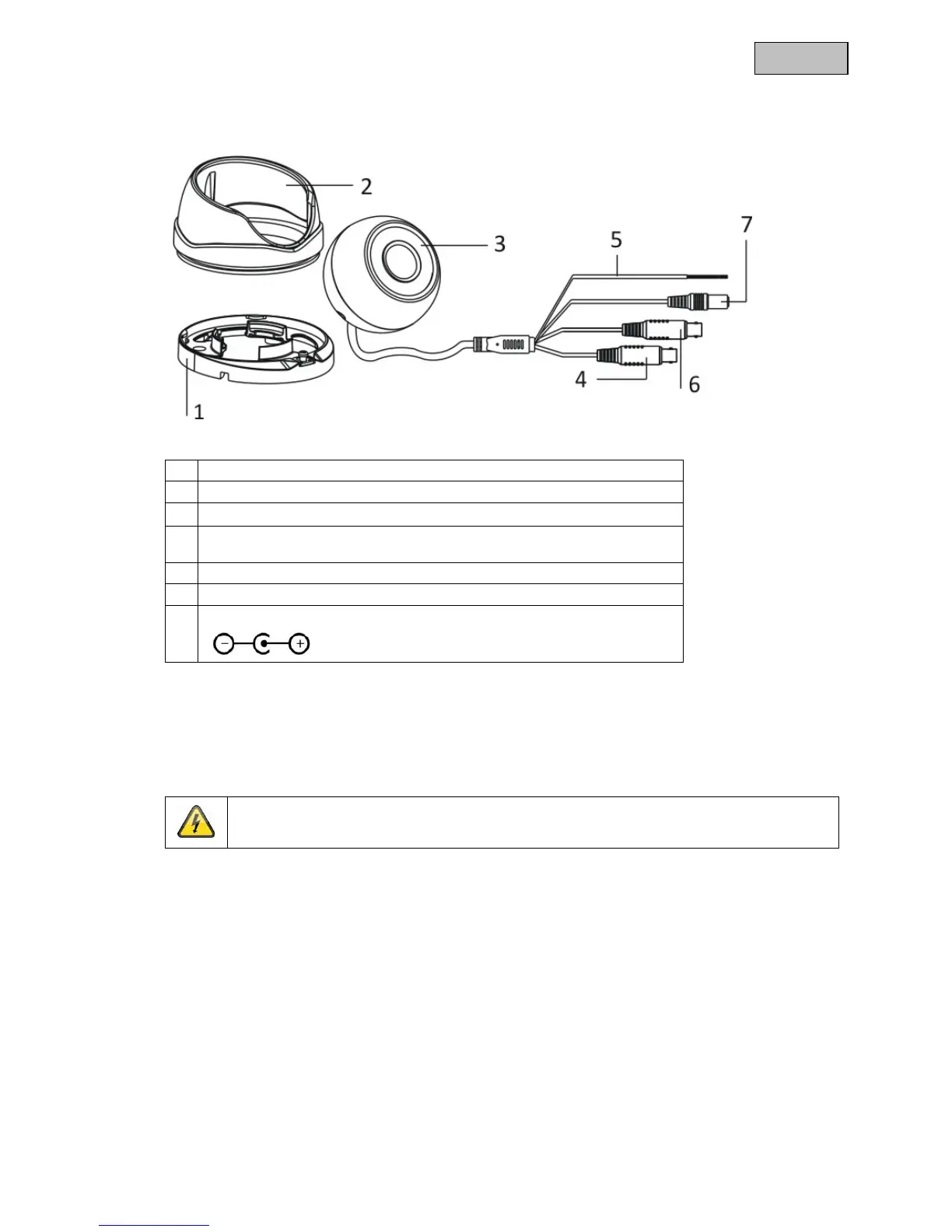

4. Description de la caméra
1 Plaque de fond de la caméra
2 Capuchon de la caméra
3 Pièce centrale de la caméra
4 Sortie vidéo analogique (BNC, pour la maintenance, inscription "CVBS",
WDR inactive)
5 Câble de raccordement avec fonction : WDR activé/désactivé
6 Sortie vidéo HD-TVI (BNC, inscription "TVI")
7 Raccordement électrique (5,5 x 2,1 mm, fiche creuse)
5. Montage / Installation
5.1. Montage de la caméra
ATTENTION !
Pendant le montage, la caméra doit être coupée de l'alimentation secteur.
Desserrez la vis de fixation du capuchon de la caméra et retirez-la. Utilisez le gabarit de perçage fourni
pour percer les trous de fixation.
Si les câbles doivent être posés latéralement, introduisez d'abord le câble de raccordement à travers
la plaque de fond et l'ouverture latérale de la plaque de fond.
Fixez maintenant la plaque de fond.
