9
Deutsch

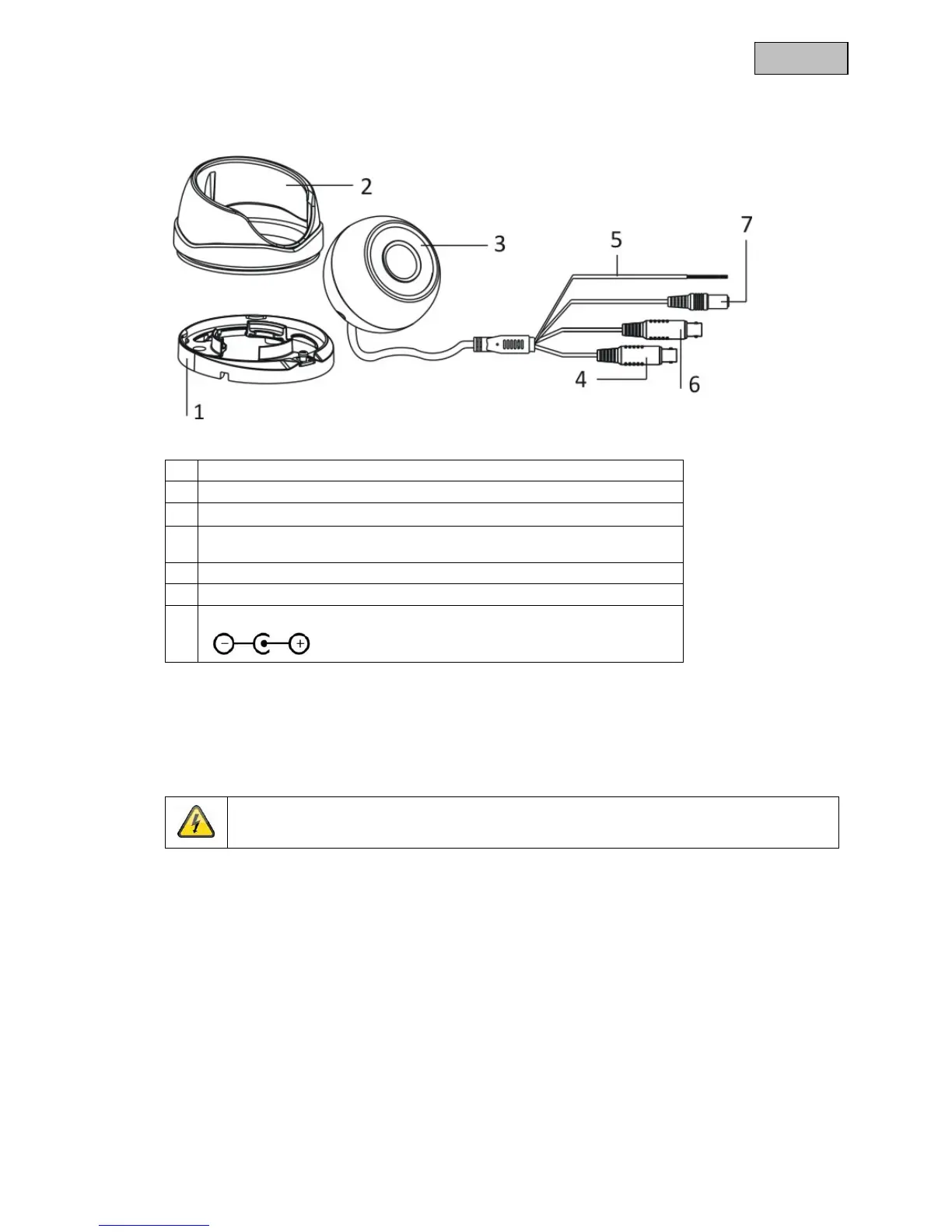

4. Beschreibung der Kamera
1 Kamerabodenplatte
2 Kamerakappe
3 Kameramittelteil
4 Analoger Videoausgang (BNC, für Servicezwecke, Aufdruck „CVBS“,
nur bei WDR deaktiv)
5 Anschlusskabel mit Funktion: WDR an/aus
6 HD-TVI Videoausgang (BNC, Aufdruck „TVI“)
7 Spannungsanschluss (5,5x2,1mm, Hohlstecker)
5. Montage / Installation
5.1. Montage der Kamera
ACHTUNG!
Während der Montage muss die Kamera von der Netzspannung getrennt sein.
Lösen Sie die Fixierschraube an der Kamerakappe und entfernen Sie diese. Benutzen Sie die
beigelegte Bohrschablone für die Bohrung der Befestigungslöcher.
Falls die Kabelverlegung seitlich erfolgen soll, so führen Sie zuerst das Anschlusskabel durch die
Bodenplatte und die seitliche Öffnung an der Bodenplatte.
Fixieren Sie nun die Bodenplatte.
