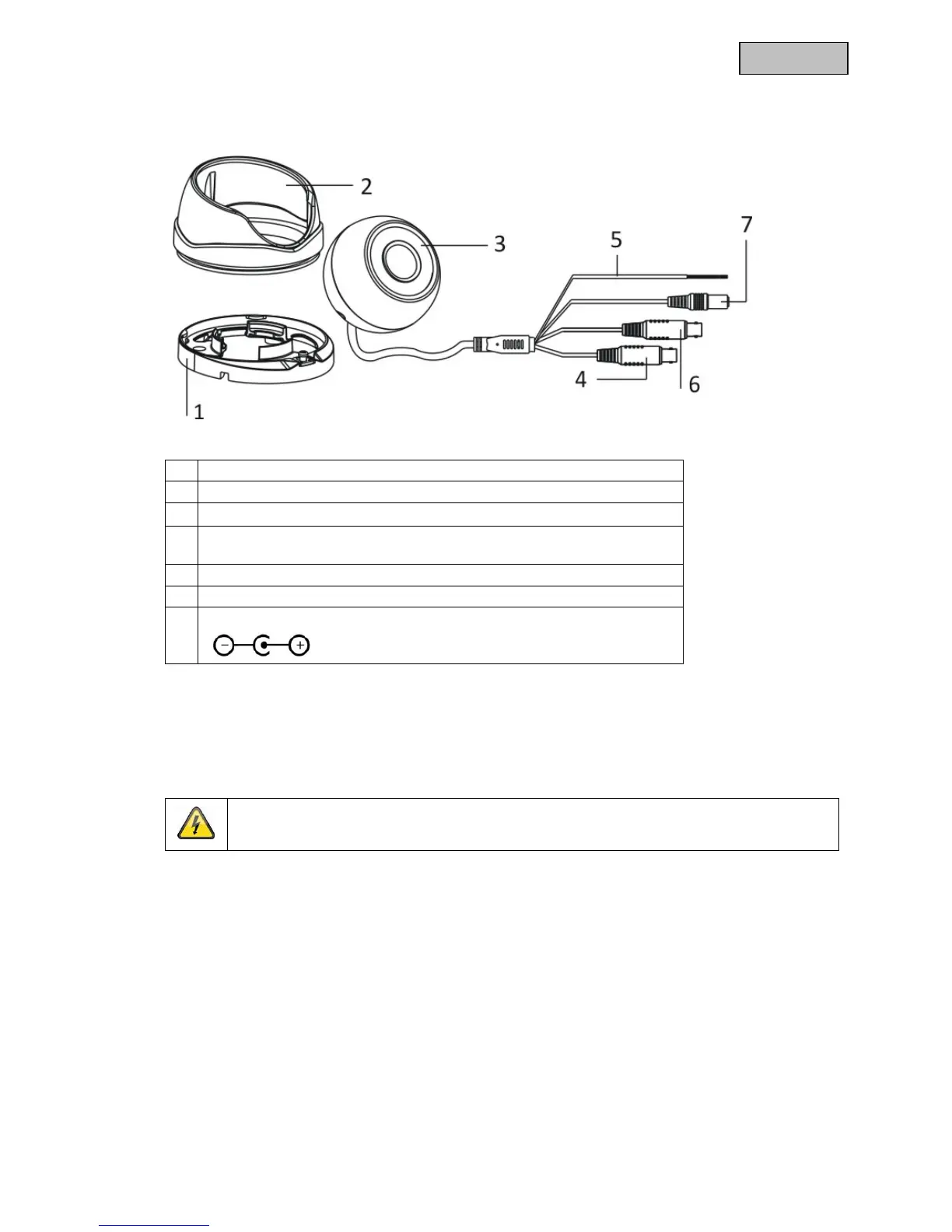

4. Beschrijving van de camera
1 Onderplaat camera
2 Camerakap
3 Middelste cameradeel
4
Analoge video-uitgang (BNC voor servicedoeleinden, opdruk
“CVBS”,
alleen WDR deactive)
5 Aansluitkabel met functie: WDR aan/uit
6
HD TVI-video-uitgang (BNC, opdruk
“TVI”)
7 Spanningsaansluiting (5,5x2,1mm, DC-stekker)
5. Montage / installatie
5.1. Camera monteren
LET OP!
Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.
Maak de borgschroef voor de camerakap los en verwijder deze. Gebruik de bijgevoegde boorsjabloon
voor het boren van de bevestigingsgaten.
Als de kabels vanaf de zijkant moeten worden gelegd, voert u eerst de aansluitkabel door de
onderplaat en de opening aan de zijkant van de onderplaat.
Zet nu de onderplaat vast.
