8. Aansluitingen en DIP-schakelaars

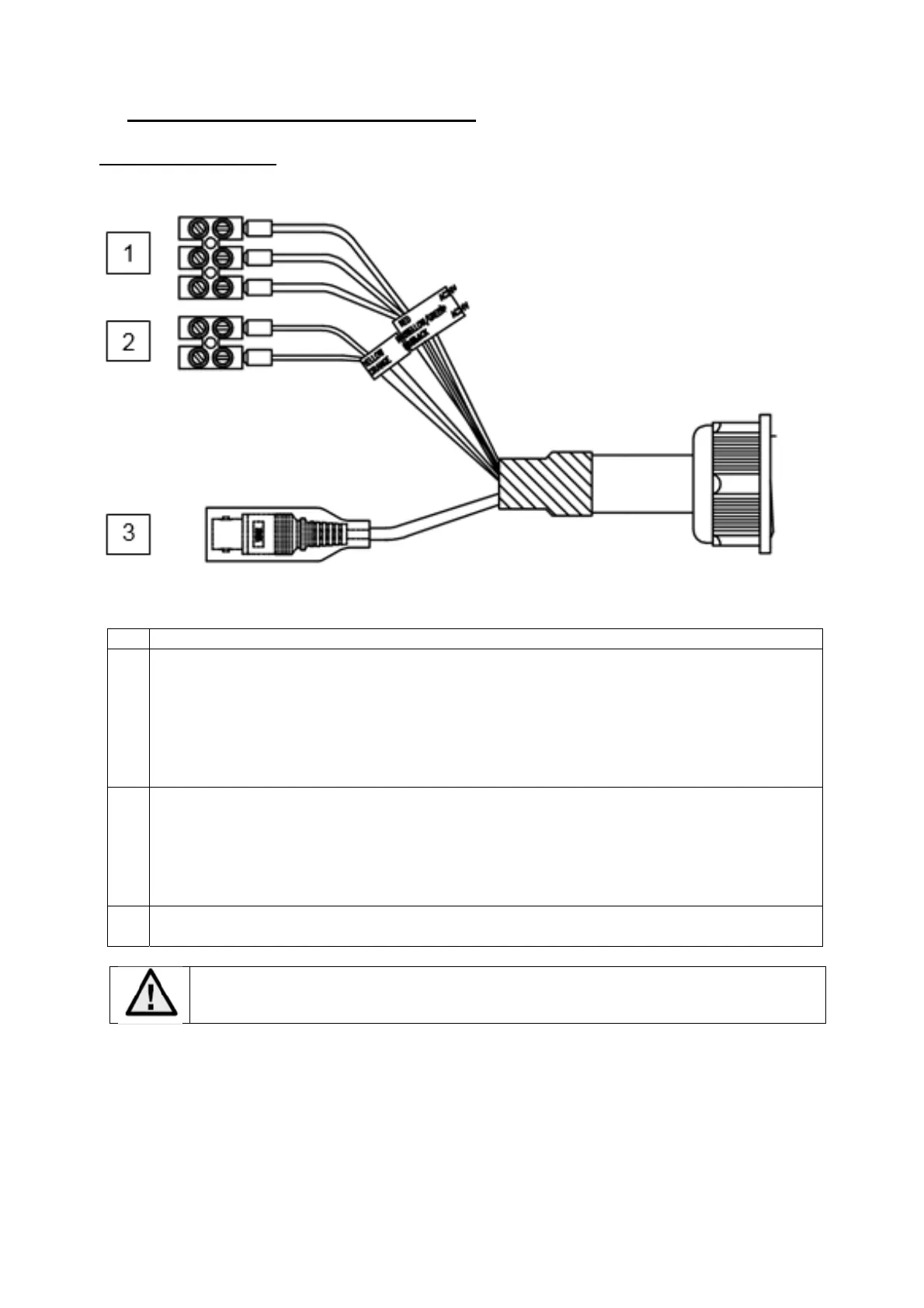

Overzicht aansluitingen
Het gelijktijdige gebruik van de domebesturing via coaxkabel en RS-485 kan tot
problemen en storingen van de camera leiden.
Nr. Beschrijving
1
Voedingsspanning, 24 V AC
Bedrading:
Zwart:
24 V AC
Geel/groen:
Massa
Rood:
24 V AC
2
RS-485 dataleiding (optioneel)
Bedrading:
Geel:
RS-485 minus
Oranje:
RS-485 plus
3
HD-TVI video-uitgang (BNC)
