8
8.

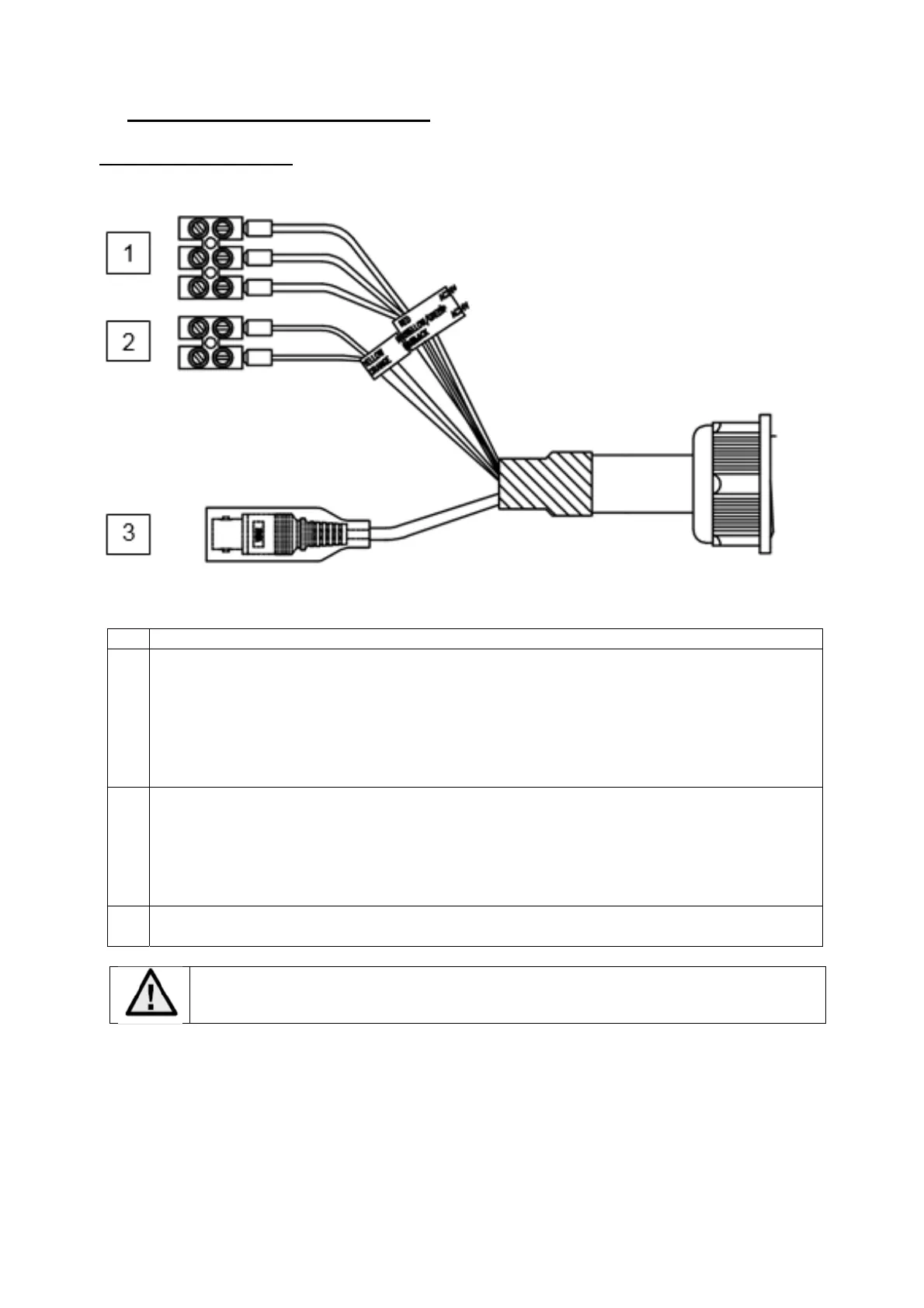

Anschlüsse und DIP-Schalter
Übersicht der Anschlüsse
Die gleichzeitige Verwendung der Domesteuerung über Koaxkabel u
nd RS-485
kann zu Problemen und Fehlverhalten der Kamera führen.
Nr.
Beschreibung
1
Spannungsversorgung, 24 V AC
Kabelbelegung:
Schwarz:
24 V AC
Gelb/Grün:
Masse
Rot:
24 V AC
2
RS-485 Steuerleitung (optional)
Kabelbelegung:
Gelb:
RS-485 Minus
Orange:
RS-485 Plus
3
HD-TVI Videoausgang (BNC)
7
9
