Merci d’avoir choisi ce produit ABUS !
Veuillez lire cette notice attentivement avant le montage et la mise en service. Conservez cette notice
d’utilisation et donnez à tous les utilisateurs les instructions sur la façon de l’utiliser. En cas de
changement de propriétaire, la notice doit être remise au propriétaire suivant.
La barre transversale blindée ABUS offre une protection supplémentaire contre toute intrusion non
autorisée. Elle est adaptée à toutes les portes standards en bois, en métal et en matière plastique.
Le chapitre III fournit un aperçu des possibilités de montage de la PR2600, y compris une liste des
accessoires spéciaux. La présente notice de montage n’a pas la prétention d’aborder l’ensemble des
possibilités d’utilisation de la barre PR2600. Le cas échéant, adressez-vous à un revendeur.
La protection optimale est atteinte lorsque les instructions de cette notice de montage et d’utilisation
sont respectées. Pour éviter le forçage, les vis de fixation doivent être serrées manuellement avec
un outil adéquat. Avant le montage de la barre transversale blindée, il convient de s‘assurer qu’elle
est adaptée à l’architecture. Le fabricant décline toute responsabilité en cas de blessures ou de
dommages se produisant lors du montage et/ou liés à une utilisation inappropriée !
Nous conseillons de faire réaliser le montage par un installateur spécialement formé.

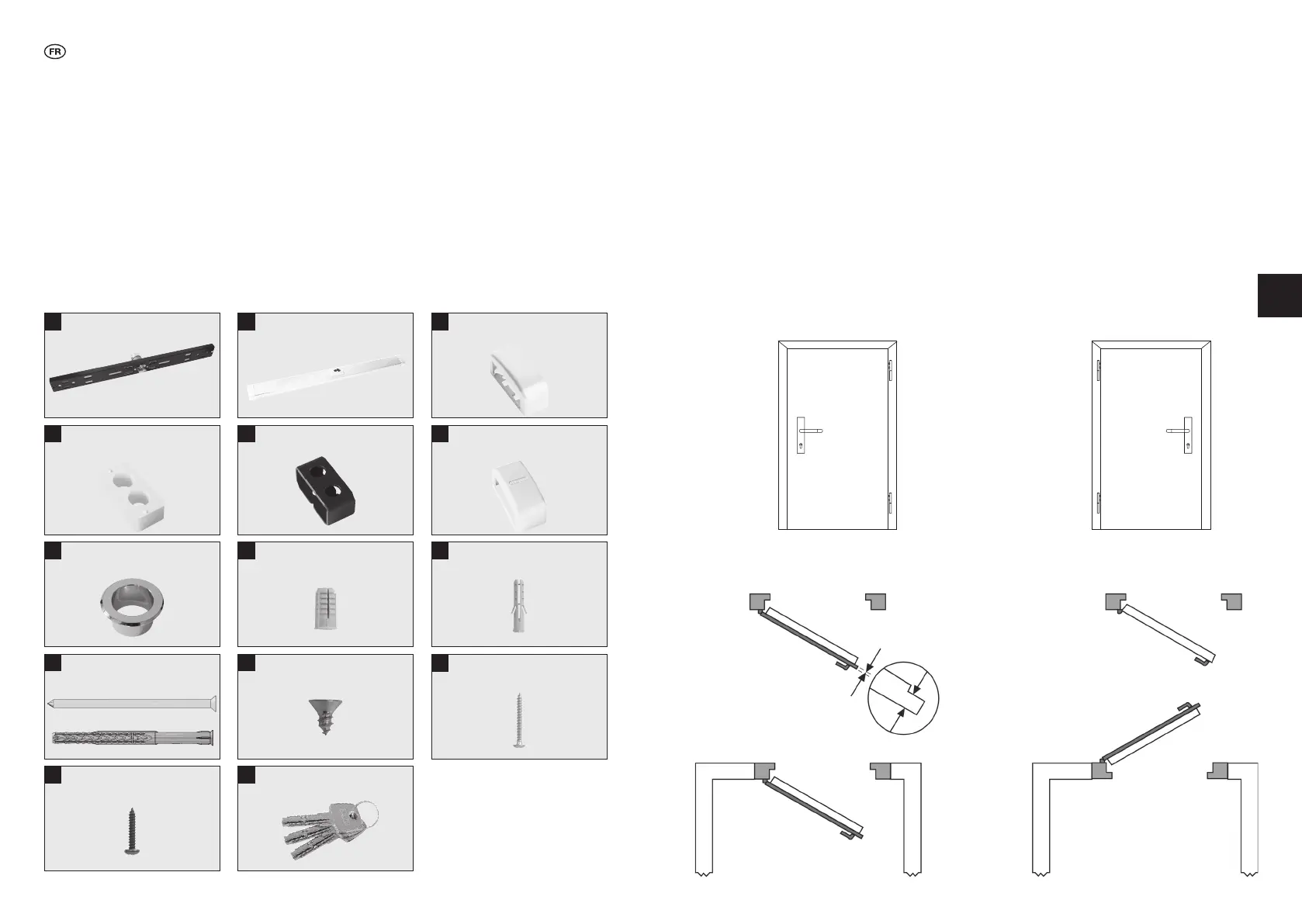

II. Contenu de l’emballage de la PR2600 version standard (schéma 1)
1 x Barre transversale
blindée PR2600
1 x Coffre pour boîtier
3
2 x Terminaisons
pour coffre
1 2
4
3 kits Cales en
plastique
6
2 x Capuchons de
recouvrement pour gâches
2 x Gâche
5
9
4 x Chevilles ø 6 mm
7
1 x Rosace de cylindre
pour l’extérieur
8
4 x Chevilles
4 x Chevilles ø 10 x 120 mm
4 x Vis 7 x 127 mm
4 x Vis
ø 3,5 x 6,5 mm
10 11
8 x Vis
ø 4 x 3,5 mm
13
4 x Vis
ø 4,2 x 22 mm
14
3 x Clés pour le cylindre
12
III. Possibilités d’utilisation de la PR2600
La barre PR2600 convient à toutes les portes affleurs ou à recouvrement ouvrant vers
l’intérieur et l’extérieur, DIN à droite ou DIN à gauche (schéma 2). Une adaptation individuelle
doit être effectuée dans le cas de portes à panneau et/ou à baguettes.
La version standard convient aux portes ouvrant vers l’intérieur (largeur du battant
735 mm – 1030 mm et épaisseur du battant de la porte 35–50 mm).
Pour les portes ouvrant vers l’extérieur ou les portes épaisses, des accessoires spéciaux sont
en vente dans le commerce.
La barre PR2600 peut également être montée avec un cylindre à bouton ou un demicylindre
(sans possibilité de verrouillage de l’extérieur).
De plus, la barre PR2600 peut être équipée de cylindres de porte différents, conformément
aux normes EN DIN 1303 / DIN 18252.
Nous recommandons un montage sous la ferrure (schéma 3).
Si les exigences de sécurité sont plus élevées, il est conseillé d’installer 2 barres PR2600.
Il faut alors en monter une en-dessous et une au-dessus de la ferrure (schéma 4).
Le sens de fermeture peut être réglé en fonction de la serrure de la porte.
schéma 2
DIN à droite
Porte à feuillure
Épaisseur de feuillure
Épaisseur de
feuillure
Porte affleur
DIN à gauche
Porte ouvrant vers l’intérieur Porte ouvrant vers l’extérieur
