4 5
III. Einsatzmöglichkeiten des PR2600
Der PR2600 eignet sich für alle nach innen und außen öffnenden Falz- und Stumpftüren,
DIN rechts oder DIN links (Abb. 2). Bei Türen mit Füllung und/oder Leistenbesatz ist eine
individuelle Anpassung vorzunehmen.
Die Standardausführung ist für nach innen öffnende Türen (Türblattbreite von 735 mm bis
1030 mm und Türblattstärken von 35 bis 50 mm) geeignet.
Für nach außen öffnende oder stärkere Türen ist Sonderzubehör im Handel erhältlich.
Der PR2600 kann auch mit einem Knaufzylinder oder einem Tür-Halbzylinder
(ohne Schließmöglichkeit von außen) montiert werden.
Weiterhin kann der PR2600 mit verschiedenen Türzylindern in Anlehnung an EN DIN 1303 /
DIN 18252 ausgestattet werden.
Wir empfehlen die Montage unterhalb des Beschlages (Abb. 3).
Bei erhöhten Sicherheitsanforderungen empfehlen wir die Montage von 2 Stück PR2600.
Es wird dann einer unterhalb und einer oberhalb des Beschlages montiert (Abb. 4).
Die Schließrichtung kann entsprechend dem Türschloss eingestellt werden.
DE

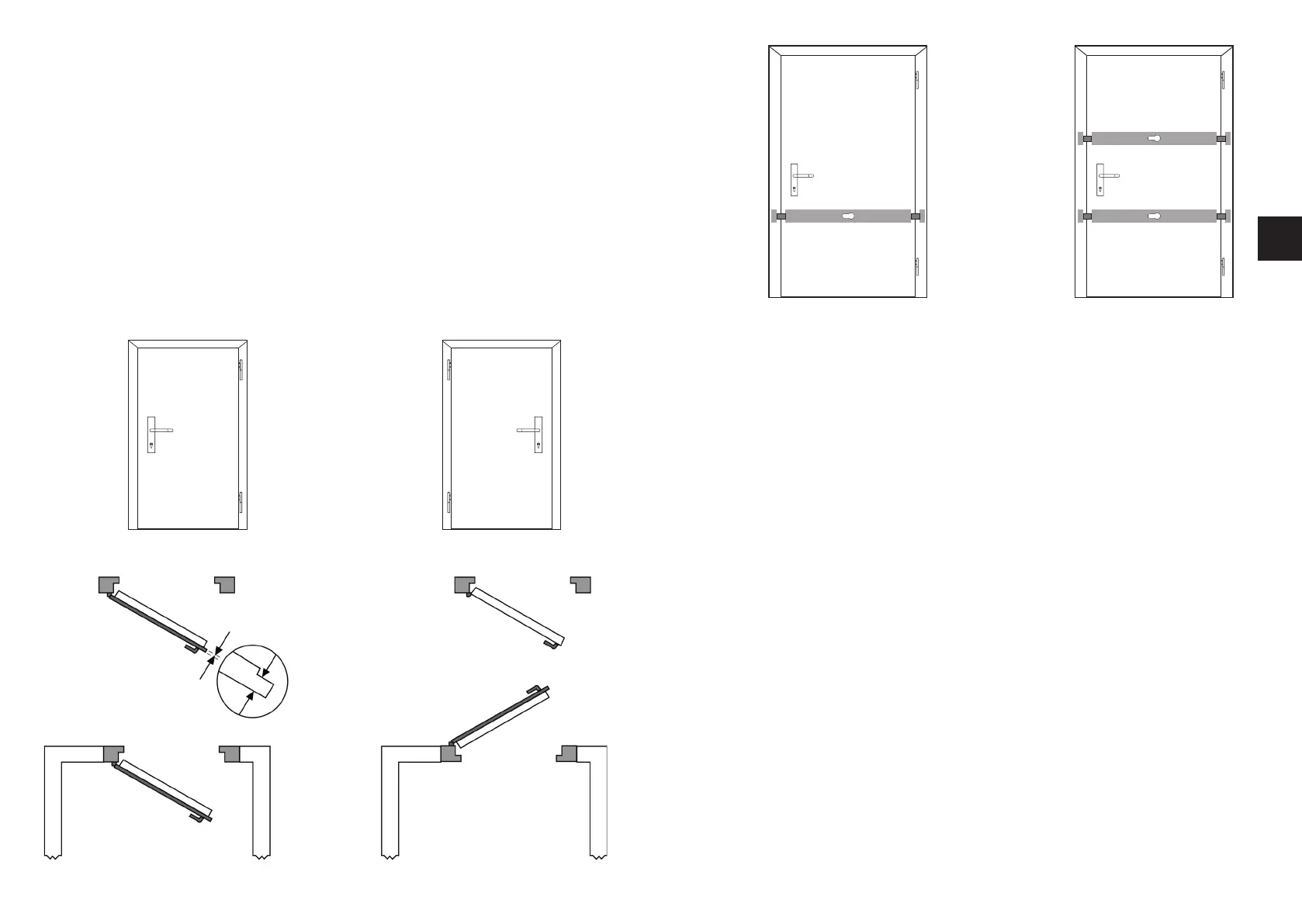

Abb. 2
DIN rechts
Falztür
Falzdicke
Falzdicke
Stumpftür
DIN links
Tür nach innen öffnend Tür nach außen öffnend
PR2600
Abb. 3 Abb. 4
PR2600
PR2600
IV. Montagewerkzeug
• Verschiedene Schraubendreher
• Bohrmaschine
• Metallbohrer: Ø 3,0 mm
(auch bei Holz verwenden) Ø 3,5 mm
Ø 5,0 mm
Ø 8,5 mm
Ø 10,0 mm
• Steinbohrer: Ø 10,0 mm, mind. 160 mm lang, neuwertig
Ø 6,0 mm
Ø 16,0 mm, bei Mauerverriegelung
• Lochfräse/-säge: Ø 51–55 mm
• Wasserwaage, Metermaß
• Metallsäge, Feile
• Werkzeuge für evtl. Zusatzarbeiten sind in dieser Aufstellung nicht enthalten
V. Auswechseln des Türzylinders (optional)
Falls der Türzylinder nicht ausgewechselt wird, bitte weiterlesen unter Kapitel VI.
Bei Türblattstärken ab 50 mm und/oder wenn der Türzylinder zu einer Schließanlage passen
soll, muss der Standard-Türzylinder ausgewechselt werden.
Das Gleiche gilt, wenn ohne Schließmöglichkeit von außen montiert werden soll.
1. Neuen Türzylinder entsprechend DIN EN 1303/DIN 18252 und ggf. Distanzscheiben und
längere Schrauben beschaffen:
• Bei Türblattstärke größer 50 mm: Türzylinder größerer Länge (s. Tab. 1)
sowie Distanzscheiben und ggf. längere Schrauben beschaffen
• Bei Montage ohne Schließmöglichkeit von außen: Tür-Halbzylinder 10/30 verwenden
