30 31
Support pour corps de serrure
Grâce au support de corps de serrure, une position de montage des tôles de protection plus
avantageuse est possible, car celles-ci peuvent être ainsi fixées dans la zone plus stable du cadre de
schéma 38-40).
Remarque : afin de déterminer la longueur de cylindre nécessaire (tableau 1, page 21),

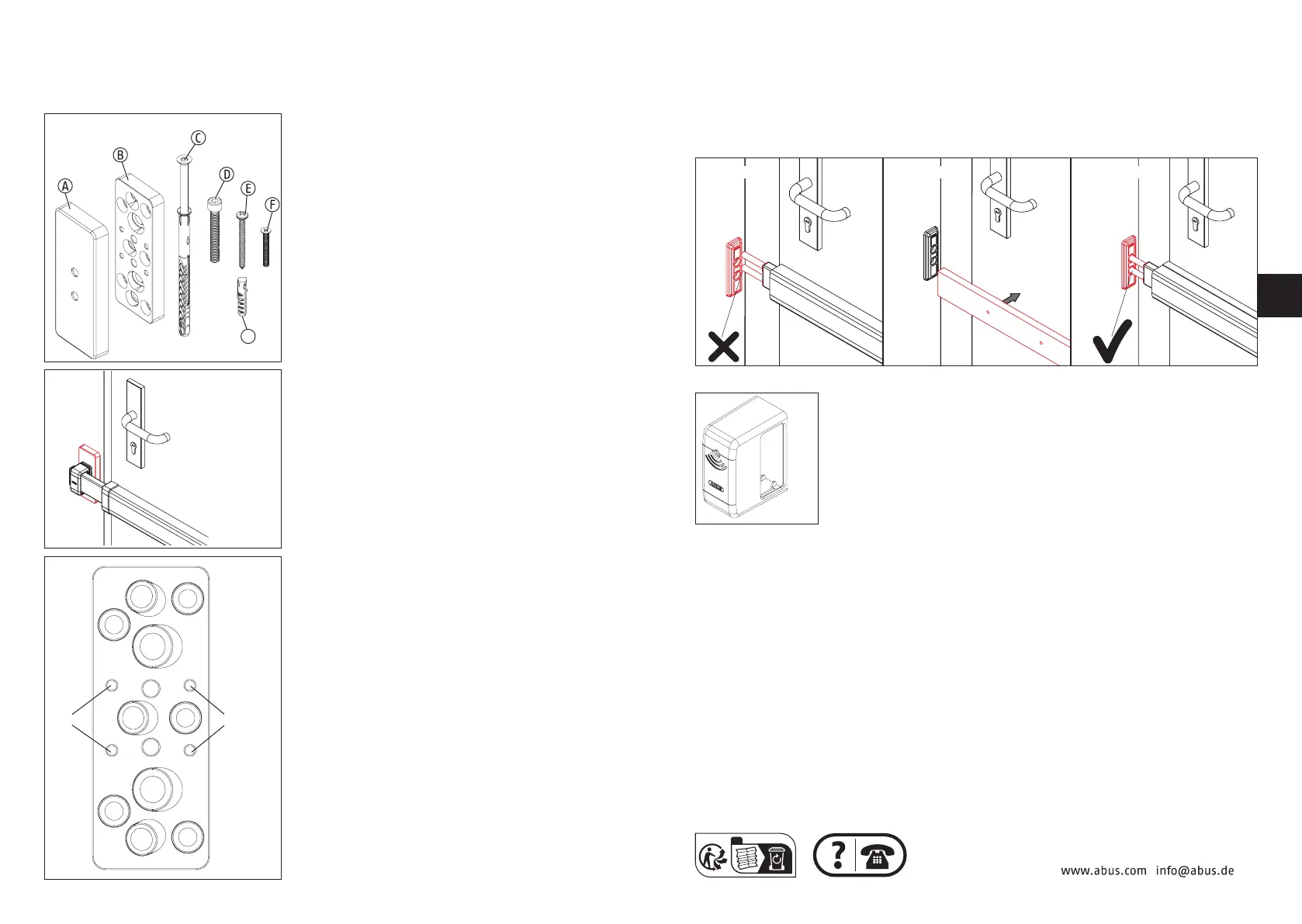

schéma 38 schéma 39 schéma 40
ASP17 :
La plaque de fixation ASP17 permet un montage stable des gâches.
Il est utilisé en particulier lorsque le sol n‘offre pas suffisamment de possibilités
d‘ancrage direct et sûr des gâches de la barre transversale blindée (schéma 35-37).
1. Définir la position des gâches, et donc celle de la
plaque de fixation, conformément aux instructions
de montage PR2600. Remarque : tenir compte de la
position - les chevilles doivent être positionnées
transversalement par rapport à la maçonnerie.
2.
Pour le montage de base, fixer la plaque de fixation
à l’aide de vis (E), et, si nécessaire, de chevilles (G)
dans les trous (2).
3. En complément, fixer la plaque en vissant une
cheville à longue tige (C) à travers les trous obliques
(3).
4. Si le maintien n’est pas suffisant, la plaque de
fixation peut également être ancrée avec des tiges
filetées M8 et du mortier d’injection (non fournis)
dans les deux trous (4).
5. En option, un ancrage supplémentaire peut être
réalisé en enfonçant une autre cheville avec une
tige plus longue (C, non fournie) dans le trou
central (3).
6. Mettre en place le cache (A).
7. Équiper les gâches de la barre transversale blindée
de cales adaptées et les visser à fond dans la
position souhaitée avec 2x vis (D) autotaraudeuses.
En présence d‘une faible hauteur de recouvrement,
utiliser si nécessaire une cale en bois pour le corps
de serrure.
FR
Contenu de l’emballage ASP17
2x
2x
6x
4x
8x
6x
4x
2
2
2
2
2
3
3
3*
4
4
5
6
5
6
* en option
schéma 35
schéma 36
schéma 37
© ABUS 2024
ABUS August Bremicker Söhne KG | D 58292 Wetter | Germany
Tel.: +49 (0) 23 35 63 40 | |
IX. Mise au rebut
Éliminez les emballages séparément selon leur nature. Éliminez le carton-pâte et le carton avec le
Pour toute question, veuillez contacter l‘autorité locale responsable de la mise au rebut.
Garantie
Les produits ABUS sont conçus, fabriqués et testés avec beaucoup de soin et selon la réglementation
applicable. La garantie couvre uniquement les vices résultant de défauts matériels ou de fabrication
présents au moment de la vente. En présence d‘un défaut matériel ou de fabrication prouvé, le
produit est réparé ou remplacé au gré du donneur de garantie. La garantie se termine, dans de tels
cas, à expiration de la durée d‘origine de la garantie. Toute revendication au-delà de cette date est
explicitement exclue.
(p.ex. avaries de transport, emploi de la force), d‘une utilisation incorrecte, de l‘usure normale ou du
non-respect de cette notice d‘utilisation. En cas d‘une demande dans le cadre de la garantie, l‘article
défaut.
Nous n‘assumons aucune responsabilité pour des erreurs ou défauts d‘impression éventuels.
NRS PR-Alarm:
Kit de mise à niveau pour une fonction d‘alarme de la barre transversale
blindée (schéma 41).
Mise à niveau simple par le remplacement des capuchons de la gâche.
.
schéma 41
FR
