24 25
schéma 15
env. 10 mm
env. 10 mm
schéma 16
2
.
1.
schéma 14
schéma 17

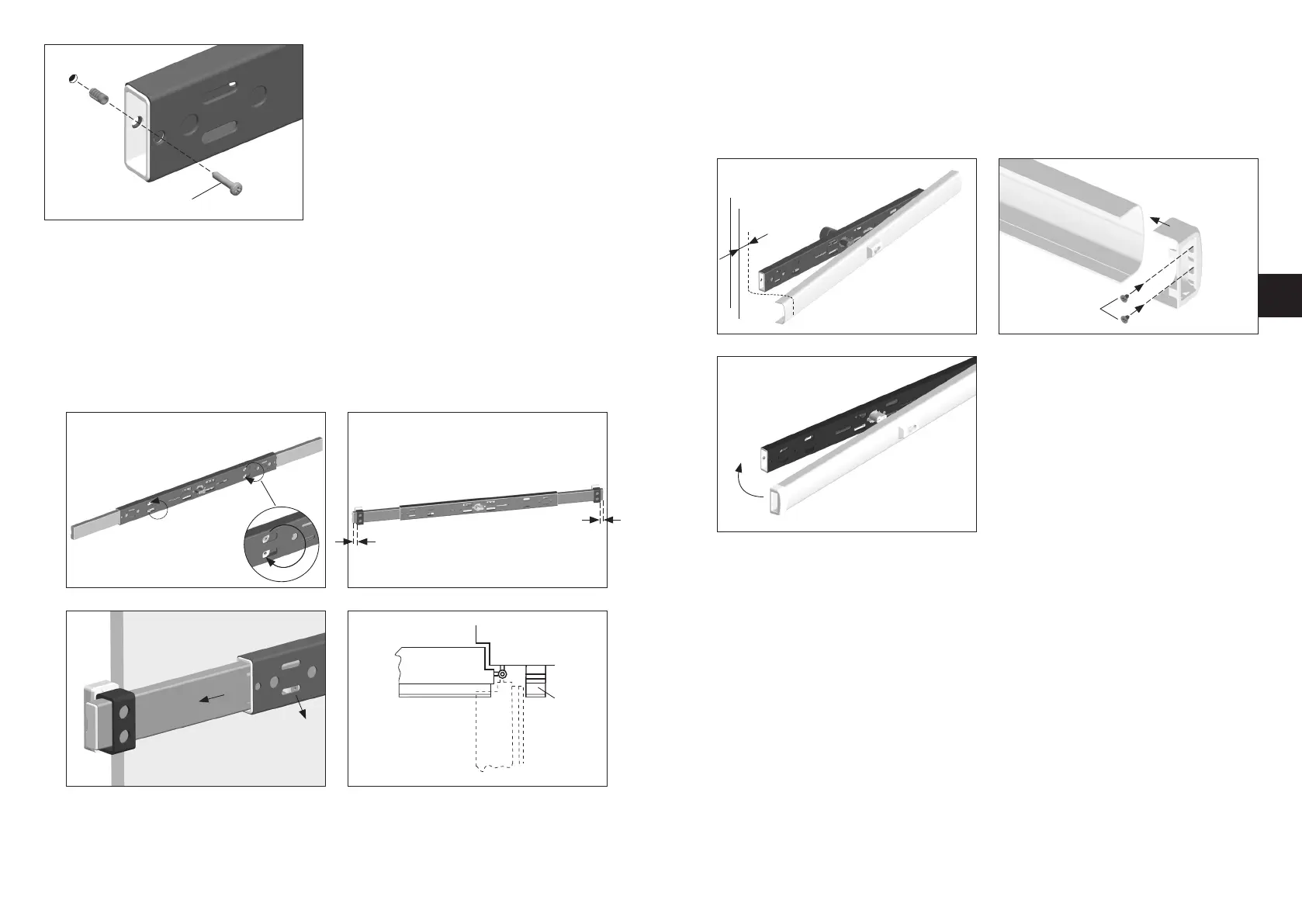

Changement du sens de fermeture sur les portes DIN droites (état de livraison : DIN porte
gauche)
Déverrouiller les pênes jusqu’à ce que les vis d’arrêt de la barre soient accessibles dans
la première fenêtre et qu‘elles correspondent perpendiculairement au trou de la vis
opposée (schéma 14). Dévisser les vis et les revisser respectivement à fond sur le côté
opposé.
Montage de la gâche et réglage des tiges
Verrouiller les pênes et retirer la clé. Emboîter la gâche sur les pênes (schéma 15). Si
aucun point de fixation adéquat ne devait exister dans cette position, débloquer les vis
d‘arrêt de la barre 1 selon schéma 16 et repousser le tube de la barre jusqu’à ce qu’un
point de fixation adéquat soit atteint. Repérer la position de la gâche.
schéma 19
1.
3.
2.
Ø 3,5 x 6,5 mm
schéma 20
3
–
1
5 mm
schéma 18
1. Fermer la porte, enfoncer le coffre de serrure sur le boîtier et effectuer le repérage selon
la largeur du battant de la porte des deux côtés en enlevant 3–15 mm; ajuster à la
longueur, p. ex. avec une scie à métaux (schéma 18).
2. Enfoncer les guidages des pênes et les fixer avec, pour chaque côté, 2 vis de 3,5x 6,5 mm
(schéma 19). Attention ! Ne pas forcer.
3. Enfoncer le coffre sur le boîtier (schéma 20).
Fixation des gâches (avec couvercle en place)
Sortir le pêne, marquer la position finale des gâches et tracer les trous de perçage.
Veillez à ce qu’il y ait un jeu d’environ 1 mm sur le pourtour du pêne.
FR
schéma 13
Ø 4 x 35 mm
battant
de la porte
Gâche
Maçonnerie
