Lieferumfang ASP17
ASP17:
Die Anschraubplatte ASP 17 eignet sich zur stabilen Befestigung der Schließkästen bei instabilen
Befestigungsmöglichkeiten. Sie kommt insbesondere dann zum Einsatz, wenn der Untergrund
nur unzureichende Möglichkeiten zur sicheren direkten Verankerung der Panzerriegel-
Schließkästen bietet (Abb. 35-37).
PSB2700: Sperrbügeleinheit für das spaltbreite Öffnen der Tür
I. Montage
Hinweis:
Bis zur Montage des Schließkastens auf der Schlossseite
gilt die Montageanleitung zum PR2600.
Bitte prüfen Sie vorab, ob genügend Platz für den
kompletten Schließkasten vorhanden ist. Der Riegel-
überstand aus dem Schließkasten beträgt bei
zweitourigem Schließen ca. 47 mm.
Montage des Schließkastens auf der Schlossseite.
Riegelrohreinsatz austauschen:
1. Beim Einsatz von PSB2700 zunächst den
(ggf. mit Schraubendreher durch das kleine Loch
hebeln / Abb. 30).
Riegelabschlussstück für Sperrbügelfunktion
einsetzen und mit selbstschneidender Schraube
5 x 12 aus dem PSB2700-Set maximal fest andrehen.
Kreuzschlitz der Schraube mit HSS-Bohrer Ø 4 mm
ausbohren (Abb. 31) und die Lochkontur mit z.B.
Schließkastenmontage:
2. Der Schließkasten ist für DIN rechte Türen vor-
montiert. Bei DIN linken Türen muss der Sperrbügel
gemäß (Abb. 32) umgelegt werden.
3. Riegel durch eine Schlüsselumdrehung ausschließen
und Schlüssel abziehen (Sperrbügelstellung).
Riegelstellschraube 1. (Abb. 33) lösen und Riegelrohr
soweit verschieben, bis ein geeigneter Befestigungs-
punkt für den Schließkasten erreicht ist. Auf festen
Untergrund für die Verschraubung ist zu achten.
unterlagen ausgleichen. Bei Falzstärken < 16 mm
empfehlen wir die Verwendung der Schlosskörper-
unterlage. Schließkastenposition markieren. Bei
festgelegter Riegelstellung die Riegelstellschraube 1.
(Abb. 33) festdrehen.
4. Befestigung des Schließkastens siehe
„Schließkastenmontage mit Anschraubplatte“.
Abschließend Sicherungsstopfen in die Innensechs-
kantkontur der Schrauben einschlagen. (Abb. 34).
II. Bedienung
1. Riegel des Panzerriegelschlosses bis zur Sperr-
stellung schließen.
Sperrstellung rastet der Sperrbügel durch sein
Eigengewicht ein. Zur Entriegelung muss der
Sperrbügel angehoben werden.
2. Die Sperrbügeleinheit ist wartungsfrei. Zum
scheuernden Reinigungsmittel verwenden.

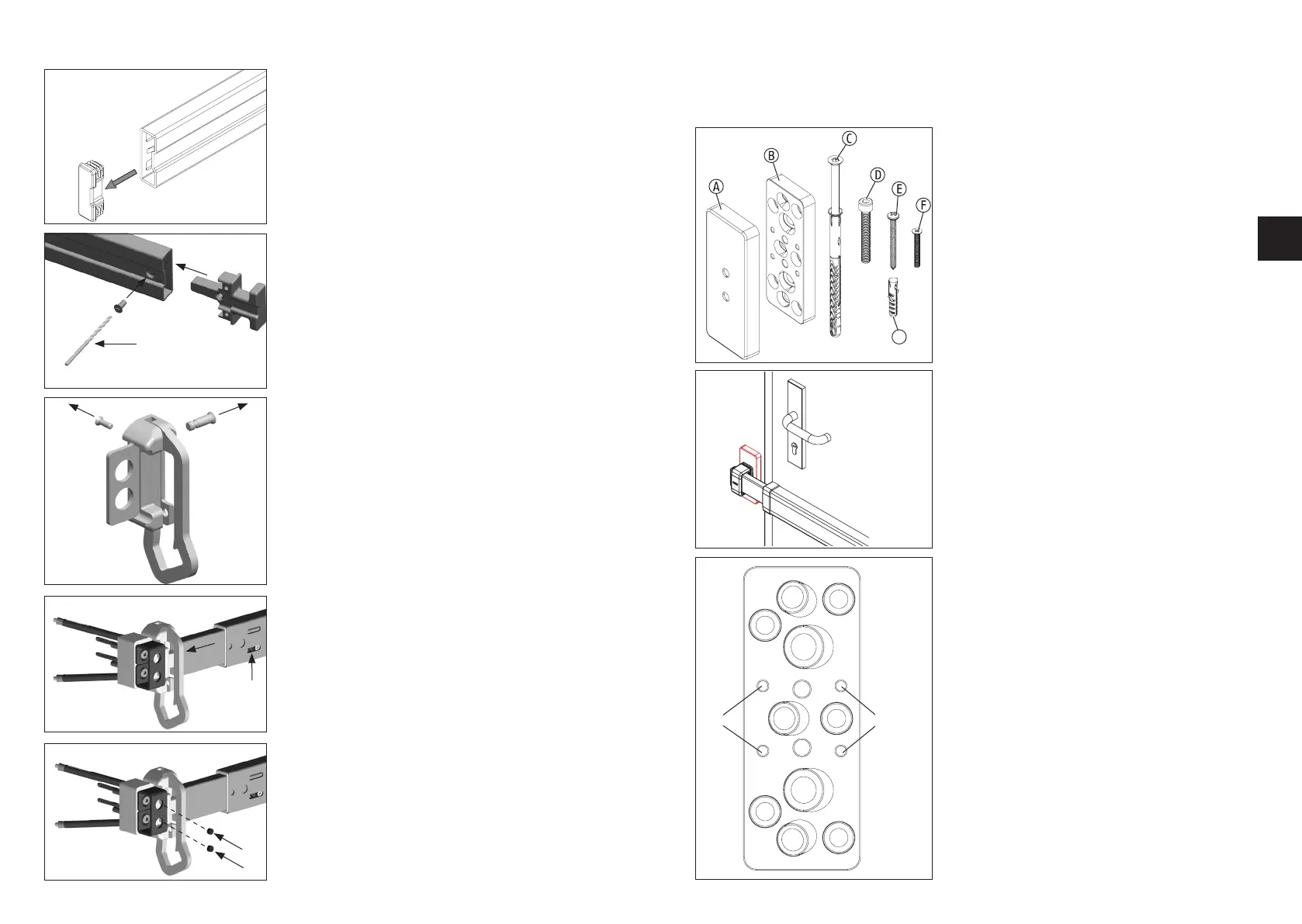

Abb. 31
1.
2.
1.
2.
3.
ø 4 mm
1. 2.
Abb. 32
Abb. 30
2.
1.
Abb. 33
Abb. 34
1. Lage der Schließkästen und somit der Anschraub-
platte gemäß der Montageanleitung des PR2600
festlegen.
Hinweis: Lage beachten - Schrägverlauf der Dübel
zum Mauerwerk.
2.
Zur Grundbefestigung Anschraubplatte mit
Schrauben (E) und ggf. Dübel (G) wahlweise in den
Löchern (2) befestigen.
3. Anschraubplatte zusätzlich mit Langschaftdübel (C)
durch die schräg verlaufenden Löcher (3)
festschrauben.
4. Wenn kein ausreichender Halt vorhanden ist, kann
die Anschraubplatte zusätzlich durch die beiden
Löcher (4) mit Gewindestangen M8 und
Injektionsmörtel (nicht im Lieferumfang enthalten)
verankert werden.
5. Optional kann mit einem zusätzlichen längeren
Langschaftdübel (C, nicht im Lieferumfang
enthalten) durch das mittlere Loch (3) verankert
werden.
6. Abdeckung (A) aufstecken.
7. Die Schließkästen des Panzerriegels mit
entsprechenden Unterlagen versehen und an
gewünschter Position mit 2x Schraube (D)
gewindefurchend festschrauben.
Bei geringer Falzhöhe ggf. Schlosskörperunterlage
verwenden.
2x
2x
6x
4x
8x
6x
4x
2
2
2
2
2
3
3
3*
4
4
5
6
5
6
* optional
Abb. 35
Abb. 36
Abb. 37
