LC7-2 Control Interface Insert
Document: 9590-3024 Ver. 2 200702
Installation Guide
LC7-2 Control Interface

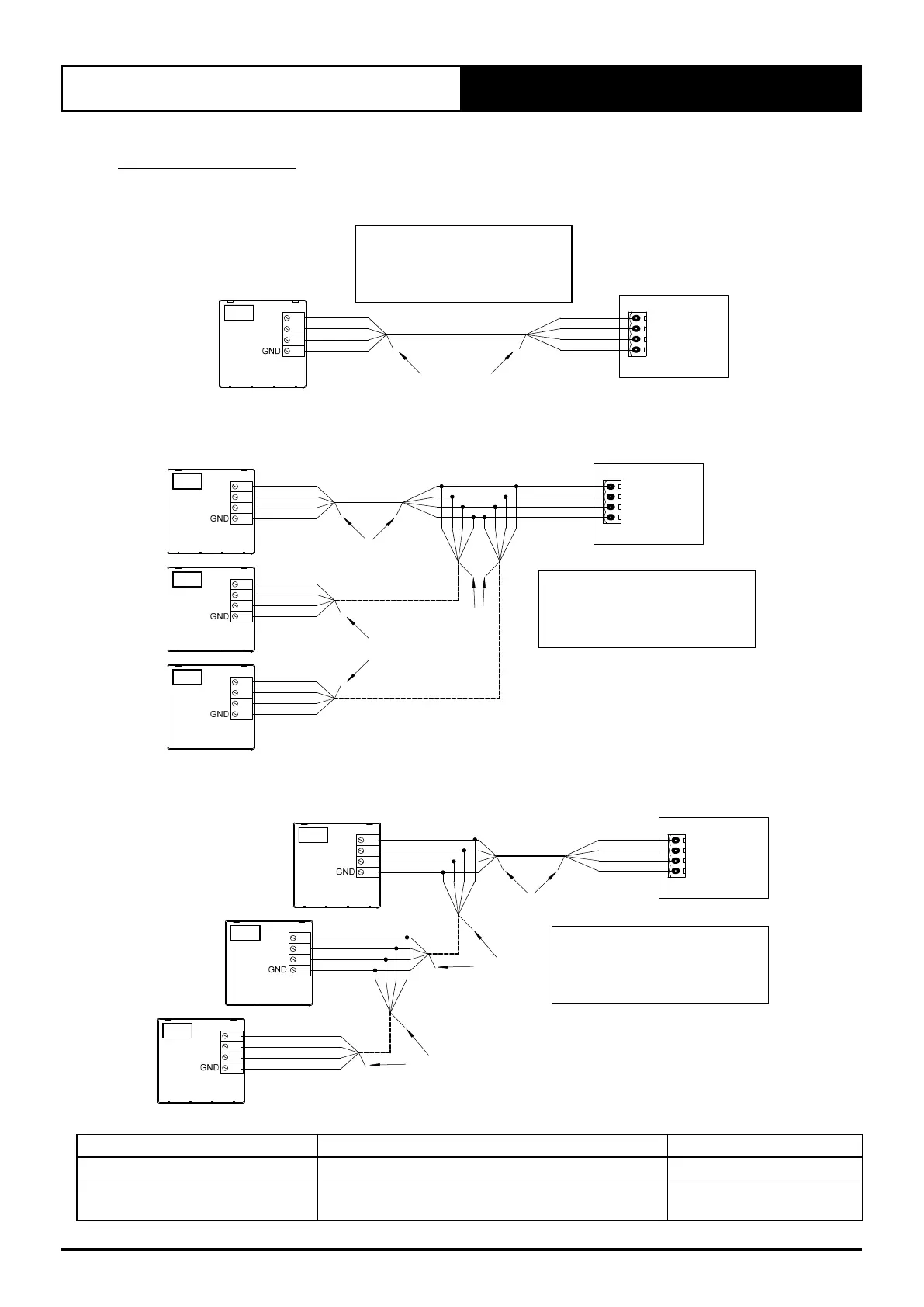

. Wiring Diagram
04.01. Single Wall Control to Indoor Board
485 B
485 A
Power
WC-1
WALL CONTROLLER
+12V A B G
CUT OFF
GR / GR-WH
BR / OR
BL
BL-WH
BR-WH / OR-WH
INDOOR
CONTROL
BOARD
BR / OR
BL
BL-WH
BR-WH / OR-WH
WALL CONTROL WIRING
POWER: - BROWN / ORANGE
485 A: - BLUE
485 B: - BLUE-WHITE
GND: - BROWN-WHITE / ORANGE-WHITE
NOT USED: - GREEN / GREEN-WHITE
04.02. Multiple Wall Control
04.02.01. Star Wall Control to Indoor Board
485 B
485 A
Power
WC-1
WALL CONTROLLER
+12V A B G
CUT OFF
GR / GR-WH
BR / OR
BL
BL-WH
BR-WH / OR-WH
INDOOR
CONTROL
BOARD
BR / OR
BL
BL-WH
BR-WH / OR-WH
485 B
485 A
Power
WC-1
CUT OFF
GR / GR-WH
BR / OR
BL
BL-WH
BR-WH / OR-WH
485 B
485 A
Power
WC-1
BR / OR
BL
BL-WH
BR-WH / OR-WH
CUT OFF
GR / GR-WH
WALL CONTROL WIRING
POWER: - BROWN / ORANGE
485 A: - BLUE
485 B: - BLUE-WHITE
GND: - BROWN-WHITE / ORANGE-WHITE
NOT USED: - GREEN / GREEN-WHITE
04.02.02. Series Wall Control to Indoor board
WALL CONTROL WIRING
POWER: - BROWN / ORANGE
485 A: - BLUE
485 B: - BLUE-WHITE
GND: - BROWN-WHITE / ORANGE-WHITE
NOT USED: - GREEN / GREEN-WHITE
485 B
485 A
Power
WC-1
WALL CONTROLLER
+12V A B G
BR / OR
BL
BL-WH
BR-WH / OR-WH
INDOOR
CONTROL
BOARD
BR / OR
BL
BL-WH
BR-WH / OR-WH
485 B
485 A
Power
WC-1
CUT OFF
GR / GR-WH
CUT OFF
GR / GR-WH
485 B
485 A
Power
WC-1
BR / OR
BL
BL-WH
BR-WH / OR-WH
BR / OR
BL
BL-WH
BR-WH / OR-WH
CUT OFF
GR / GR-WH
Item Description Maximum Cable Length
ID Control Bord to WC-1 Indoor PCB to Wall Controller 1 100 m
ID Control Bord to WC-2,
ID Control Bord to WC-3
Indoor PCB to Wall Controller 3 (last controller) 75m (Daisy Chain)*
*Maximum Daisy Chain connection is up to 2 Wall Controllers.
