Schwelle : Minimum = 1 µs
Tde : eingestellt in Abhängigkeit vom Registerwert S219 (siehe unten stehende Tabelle)
S219 0 1 2 3 4 5 10 20 40 60 80
Tde
mind.
15 µs 35 µs 65 µs 135 µs 150 µs 190 µs 330 µs 600 µs 1,1 ms 1,7 ms 2,3 ms
RXD
CMD
TXD
DE/RE
REPLY
≥700µs
≥100µs
≥100µs

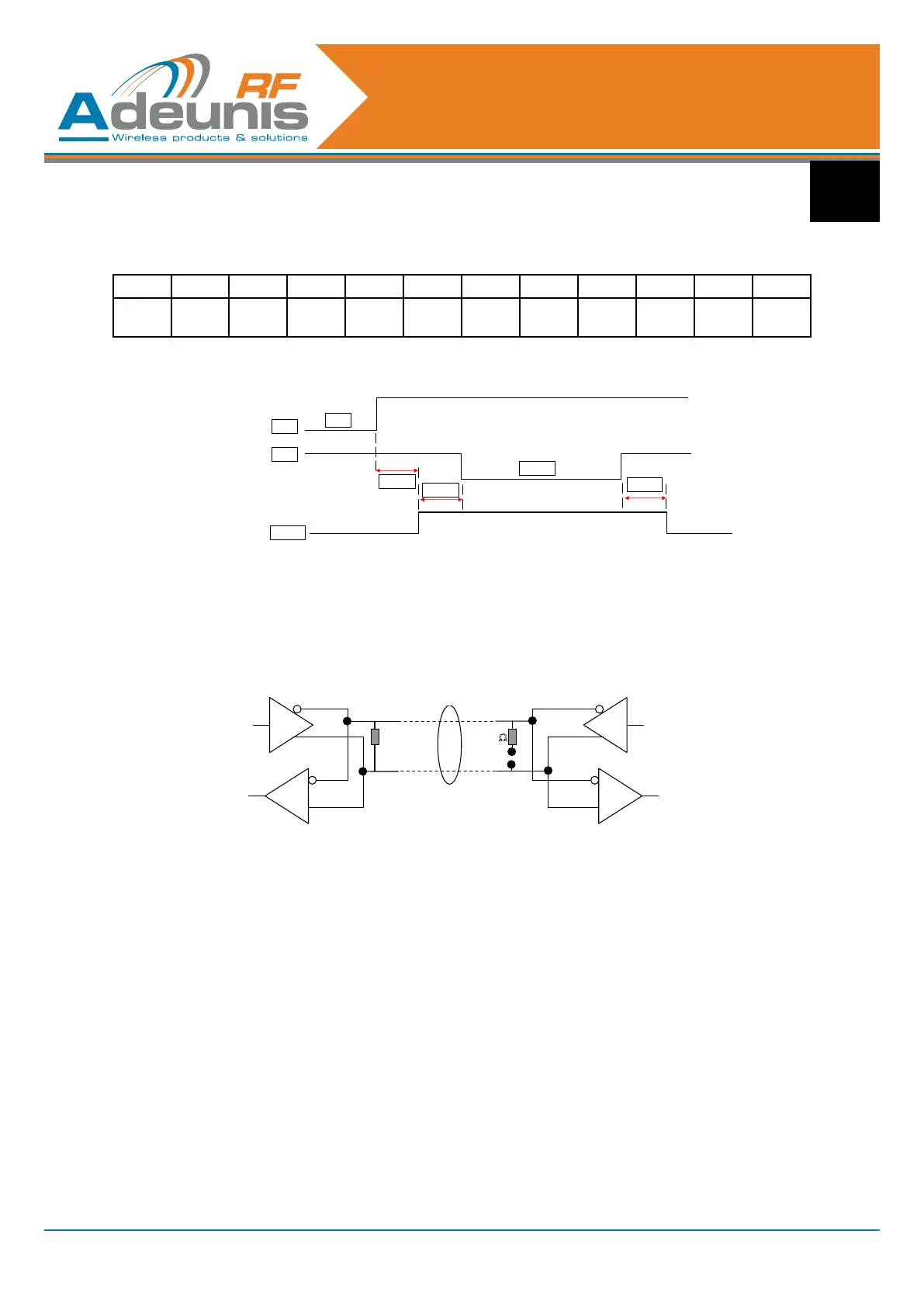

Im Befehlsmodus wird je nach folgendem Timing DE/RE eine Antwort zurückgesandt (an die Leitung TXD) :
Die Verbindung RS485 bedarf einer Anpassung (auf jeder Seite).
Das Modem beinhaltet einen 100 W Endwiderstand :
• SW1.2=ON,derWiderstandistzwischenAundBgeschaltet(bzw.RX+undRX-);
• SW1.2=OFF,derWiderstandistnichtzwischenAundBgeschaltet.
100 
Rt
SW1.2
B
A
B’ / Z
A’ / Y
R
T
B / RX-
A / RX+
Z / TX-
Y / TX+
R
T
MODEM
Network termination 485
RS485 Network
Wenn das Modem am Ende des Busses RS485 liegt, muss SW1.1 auf ON sein.
Die Aktivität an der seriellen Verbindung lässt die grüne LED-Anzeige blinken, egal ob die gewählte Datenrate
richtig oder falsch ist.
DE
