Adeunis RF ARF33-PRO - Cablaggio RS485

72
208210A_UG_V1.6_ARFx3-PRO

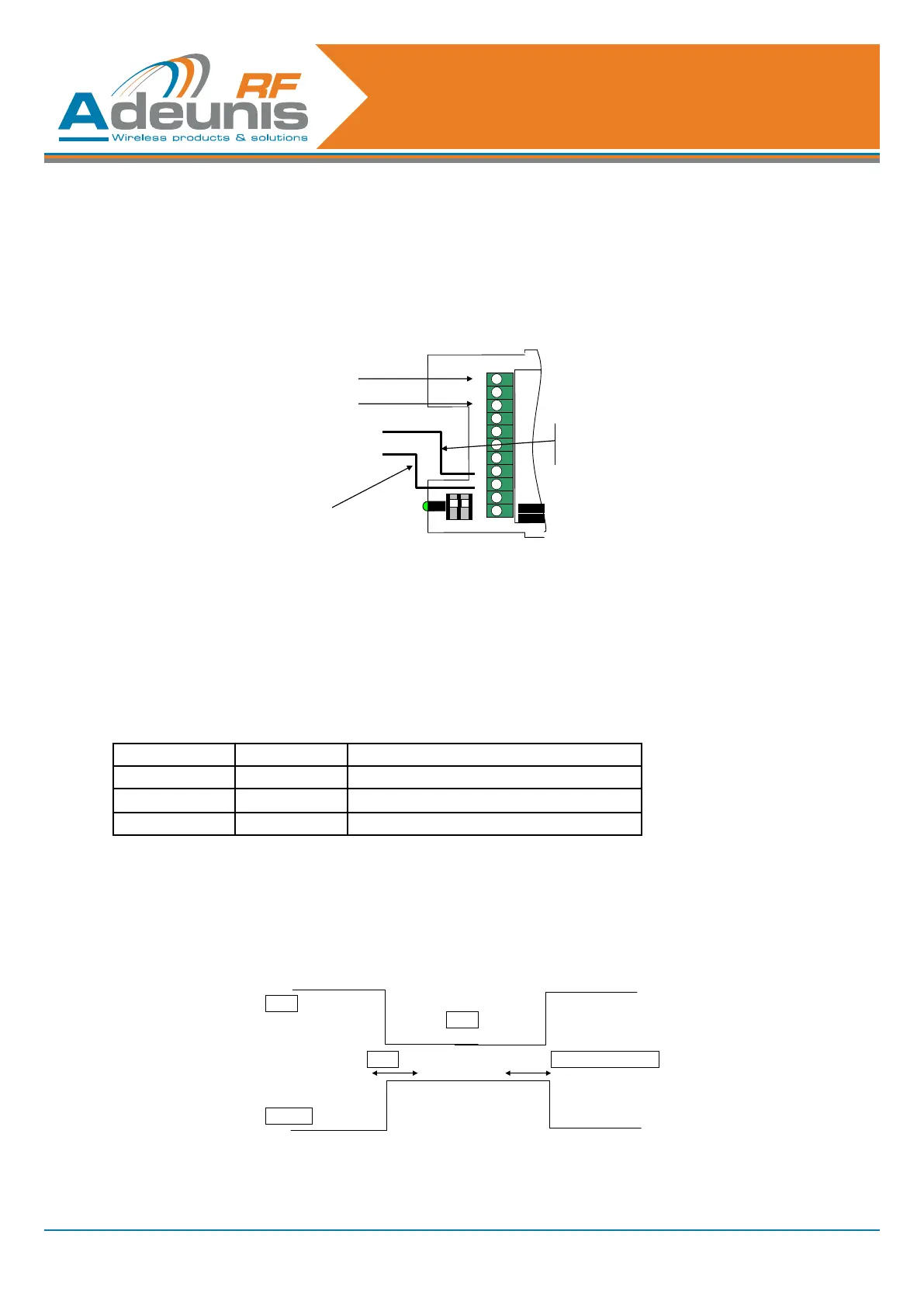

3.3. Cablaggio RS485
Il cablaggio del bus RS485 non necessita che di due cavi:
• TX+ è connesso a RX+
• TX- è connesso a RX- sul PCB
BUS RS485
NAME
+ Vcc
GND
A TX+/RX+
B TX-/ RX-
+
-
RX
TX
INHIB
RTS
CT
S
TX+
TX-
RX+
RX-
Connect only TX-
or RX- (note 1)
Connect only
TX+ or RX+ (note
1)
Note 1:
 TX- is connected to RX- on the PCB
 TX+ is connected to RX+ on the PCB
ON
1 2
Per attivare la gestione dell’RS485, l’interruttore SW1.1 deve essere su ON e il valore S215 deve essere 1 (cfr.
tabella seguente).
ATTENZIONE
L’interruttore SW1.1 non viene letto se non alla messa sotto tensione. Nessun cambiamento dell’interruttore
SW1.1 (mentre il modem funziona) sarà tenuto in conto.
Valore di S215 SW1.1 Nota
1 ON Gestione delle linee di comando di RS485
1 OFF congurazionediRS232
0 ignorato congurazionediRS232
Tabella1:RegolazionidicongurazionediR485/232
Di default, le linee DE e RE sono dichiarate LOW, il che permette la ricezione di caratteri dal bus differenziale
RS485. Le linee DE e RE sono dichiarate HIGH solo quando uno o più caratteri devono essere trasmessi dal
bus differenziale RS485: quando un radio frame radio viene demodulato, le linee vengono dichiarate HIGH; poi i
dati estratti dal radio frame vengono inviati al modulo TXD e di conseguenza al bus differenziale RS485. Quando
l’ultimo carattere è stato trasmesso sul bus differenziale RS485, le linee vengono dichiarate LOW.
TXD
RE/DE
Tde
Data
Threshold 1µs
Figura 1 : Timing DE/RE quando vengono inviati dati sul collegamento seriale
