Adeunis RF ARF33-PRO - Verkabelung von RS485

51
208210A_UG_V1.6_ARFx3-PRO

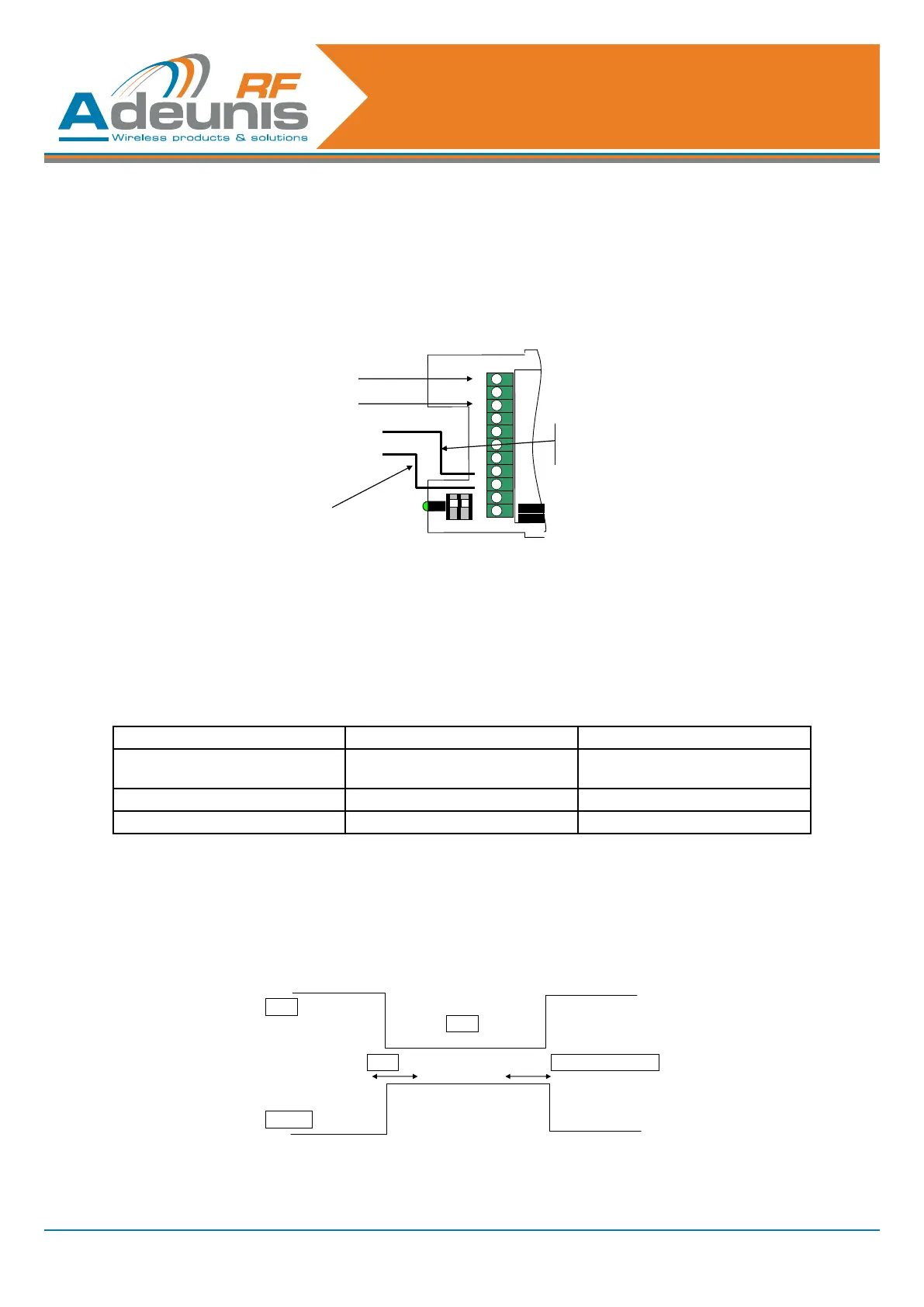

3.3. Verkabelung von RS485
Zur Verkabelung des Busses RS485 sind nur zwei Kabel erforderlich :
• TX+ wird an RX+ angeschlossen ;
• TX- wird über den PCB an RX- angeschlossen.
BUS RS485
NAME
+ Vcc
GND
A TX+/RX+
B TX-/ RX-
+
-
RX
TX
INHIB
RTS
CT
S
TX+
TX-
RX+
RX-
Connect only TX-
or RX- (note 1)
Connect only
TX+ or RX+ (note
1)
Note 1:
 TX- is connected to RX- on the PCB
 TX+ is connected to RX+ on the PCB
ON
1 2
Um das Management des RS485 zu aktivieren, muss der Schalter SW1.1 auf ON stehen, und der Wert S215 hat
1 zu sein (siehe nachfolgende Tabelle).
WICHTIGER HINWEIS
Der Schalter SW1.1 wird nur beim Einschalten gelesen. Danach (während des Betriebs des Modems) wird keine
Änderung des Schalters SW1.1 berücksichtigt.
Wert von S215 SW1.1 Anmerkung
1 ON Management der Befehlsleitungen
von RS485
1 OFF KongurationvonRS232
0 ignoriert KongurationvonRS232
Tabelle1:EinstellungenzurKongurationvonR485/232
Die Leitungen DE und RE sind standardmäßig LOW deklariert, wodurch der Empfang von Zeichen vom diffe-
renziellenBusRS485ausmöglichist.DieLeitungenDEundREsindnurdannHIGHdeklariert,wenneinoder
mehrere Zeichen mit dem differenziellen Bus RS485 übertragen werden müssen : Wenn ein Funkrahmen demo-
duliert wird, sind die Leitungen HIGH deklariert, und die aus dem Funkrahmen ausgelesenen Daten werden
dann an das Modul TXD und damit an den differenziellen Bus RS485 gesendet. Wenn das letzte Zeichen an den
differenziellen Bus RS485 übertragen worden ist, werden die Leitungen LOW deklariert.
TXD
RE/DE
Tde
Data
Threshold 1µs
Abbildung 1 : Timing DE/RE, wenn die Daten an die serielle Verbindung gesendet werden
