La comunicazione è sempre half-duplex. Trasmissione radio ha la priorità sulla ricezione radio (quando il rice-
trasmettitoreinviaunframeradio,nonèingradodidecodicareuntelaioinradioinarrivo).

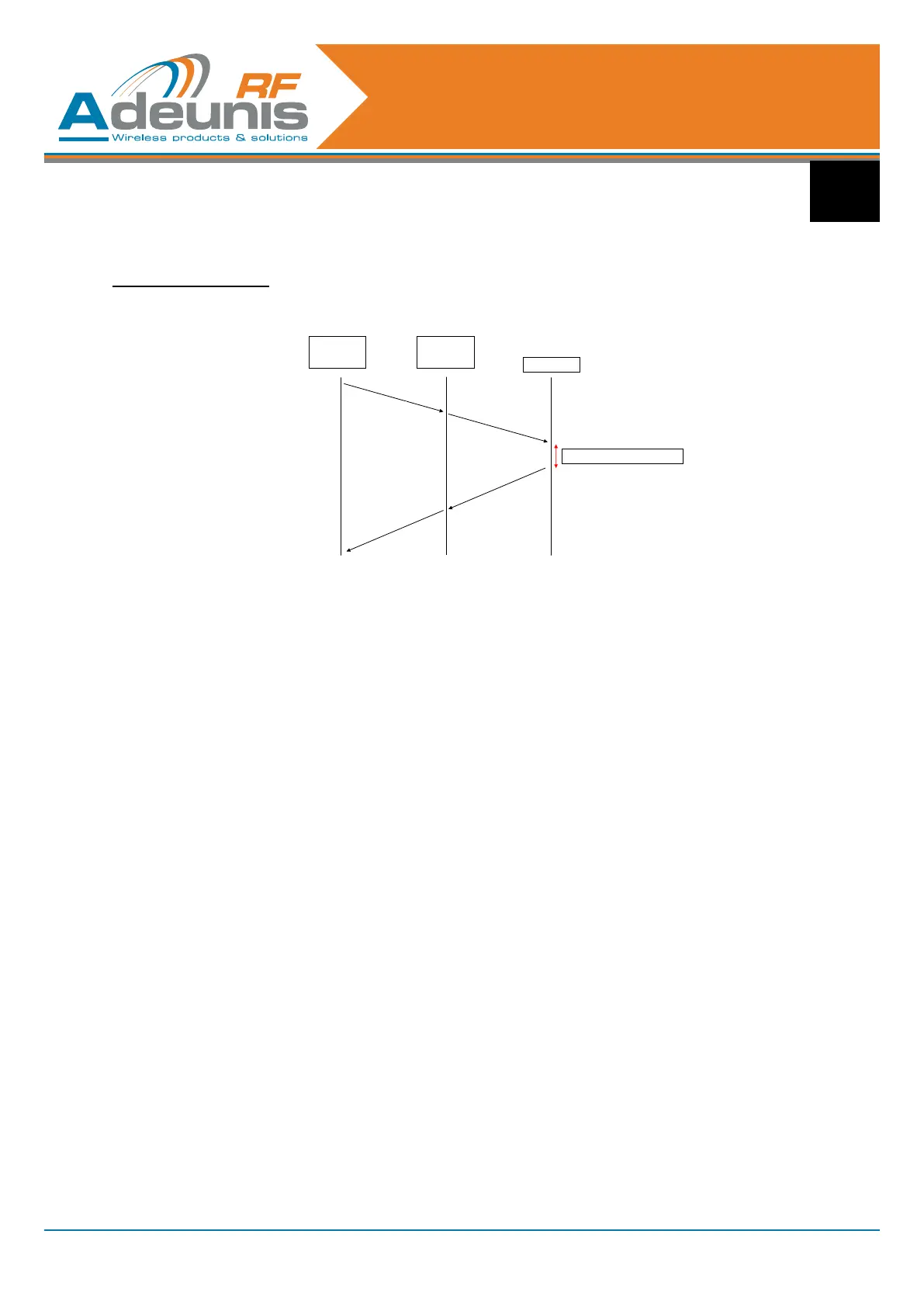

Modem tempo di risposta: tempo minimo di incontrare prima di rispondere a una query.
Distant Modem
(customer)
Local Modem
(server)
Serial line
RF Link
query
query
answer
Turnaround time ≥100µs
Tutti i dati ricevuti sul collegamento seriale sono incapsulati in una cornice radio.
Il formato della cornice radio dipende dal protocollo utilizzato.
Quando l’unità funziona come un trasmettitore e ricevitore, la trasmissione radio frame inizia sempre nelle
seguenti condizioni:
Rilevamento di un silenzio sul collegamento seriale (oltre S217) dopo aver ricevuto l’ultimo carattere.
O quando il numero di caratteri ricevuti dal collegamento seriale è superiore o uguale alla dimensione massima
del telaio radio (S218).
5.2.1 Modalità trasparente
Inmodalitàtrasparente,ilmodemagiscecomeuncollegamentoviacavo.Ciòsignicachealternativamenteil
modem invia i dati ricevuti dal collegamento seriale sul collegamento radio e invia i dati ricevuti del collegamento
radio sul collegamento seriale.
Il formato del radio frame è:
• <preambolo><sincro> DATI <postambolo>.
• preambolo, sincronizzazione e postambolo sono utilizzati per la ricezione radio.
5.2.2 Modalità indirizzata
In modalità di trasmissione, i dati ricevuti sul collegamento seriale vengono inviati sul collegamento radio con il
formato seguente:
• <preambolo><sincro><indirizzo> DATA <postambolo>.
• preambolo, sincronizzazione e postambolo sono utilizzati per la ricezione radio.
• Il campo Indirizzo viene inizializzato con il valore S256 (LSB in prima battuta).
5.2.3 In modalità di ricezione
Ilcampo<Indirizzo>sulradioframeèvericatoconl’indirizzodiricezione(S252):
Se l’indirizzo del radio frame corrisponde all’indirizzo di ricezione dell’emettitore-ricevitore (S252), DATA (e solo
DATA) è trasmesso sul collegamento seriale.
In caso contrario, i dati ricevuti vengono ignorati.
