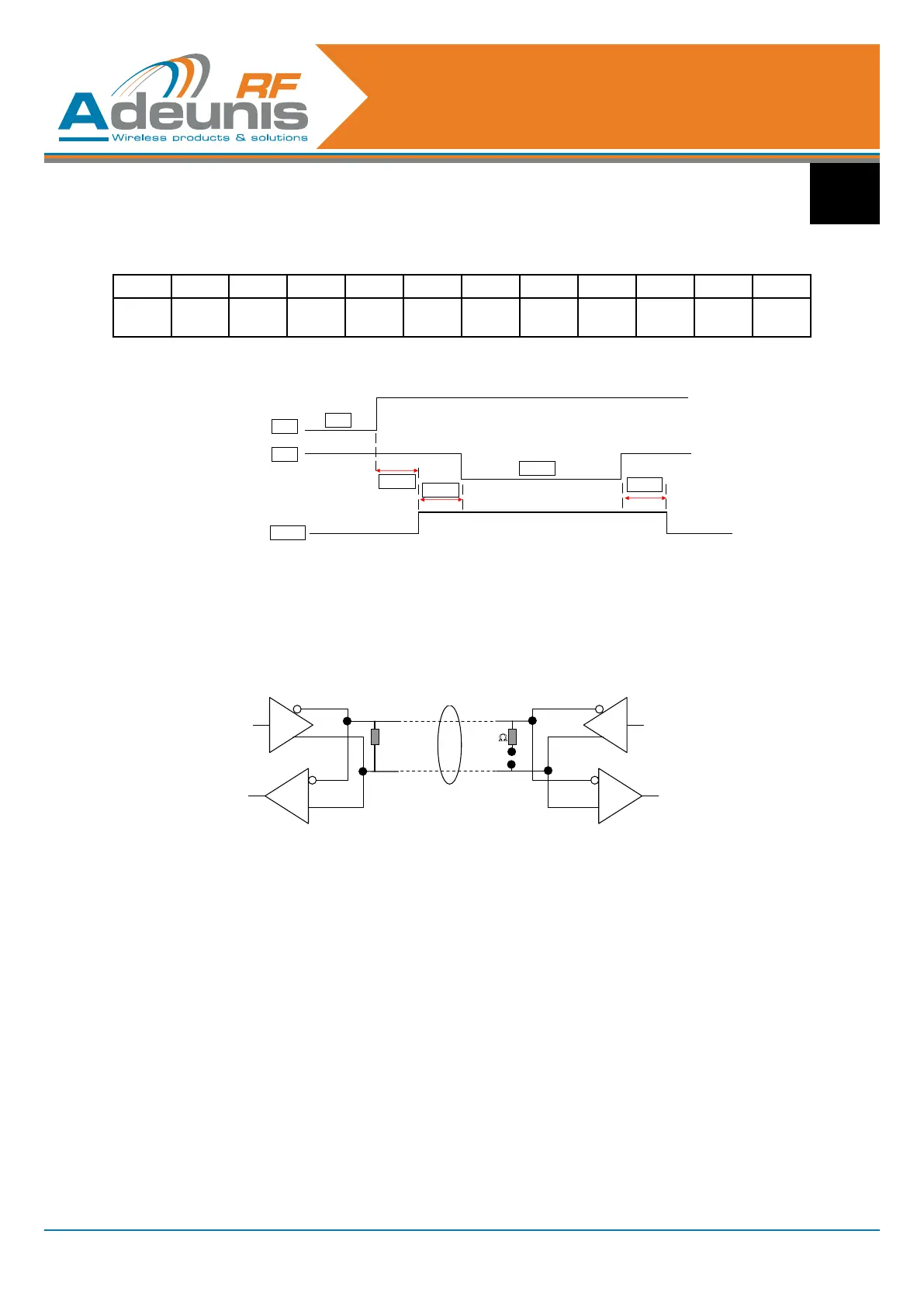

Tde : regolata in funzione del valore del registro S219 (si veda la tabella qui sotto)
Soglia: minimo = 1 µs
S219 0 1 2 3 4 5 10 20 40 60 80
Tde
min
15 µs 35 µs 65 µs 135 µs 150 µs 190 µs 330 µs 600 µs 1,1 ms 1,7 ms 2,3 ms
In modalità di comando, una risposta viene rinviata (sulla linea TXD) secondo il timing DE/RE seguente:
RXD
CMD
TXD
DE/RE
REPLY
≥700µs
≥100µs
≥100µs
Il collegamento RS485 ha bisogno di essere adattato (da ciascun lato).
Il modem include una resistenza terminale da 100 W:
• SW1.2=ON,laresistenzaèconnessatraAeB(rispettivamenteRX+eRX-)
• SW1.2=OFF,laresistenzanonèconnessatraAeB.
Se il modem è situato al capo del bus RS485, SW1.1 deve essere su ON.
100 
Rt
SW1.2
B
A
B’ / Z
A’ / Y
R
T
B / RX-
A / RX+
Z / TX-
Y / TX+
R
T
MODEM
Network termination 485
RS485 Network
L’attivitàsulcollegamentoserialefaràlampeggiareilLEDverde,indipendentementedalfattocheilussodidati
scelto sia più o meno buono.
