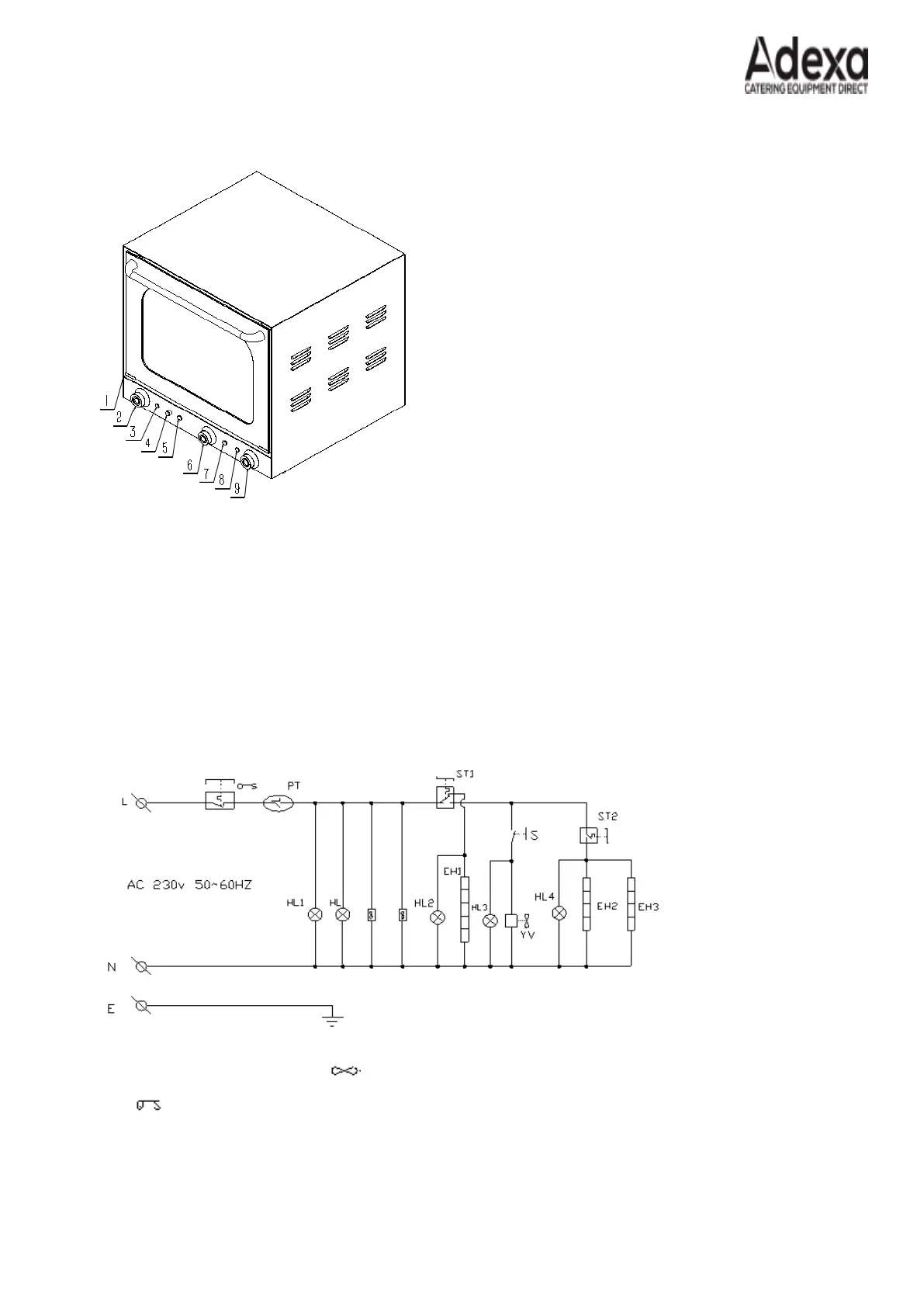

1.2. Structure Diagram
Figure 1: HEB-8F
1——Furnace body 2——Timing Control 3——Power Light
4——Spray Switch 5——Spray Light 6——Upper Heating Thermostat
7——Upper Heating Light 8——Temperature Light 9——Thermostat
2. Electrical Principles & Basic Parameters
2.1. Electrical Principles
ST1 ST2——Thermostat ——Electric Fan PT——Timer
——Temperature Limiter EH1 EH2 EH3——Heated Tube
HL1~HL4——Indicator light S——Point Switch HL——Inside Chamber Lighting
YV——Electromagnetic Valve
To Next Page
