AEG IKE95753FB - 3.4 Assemblage

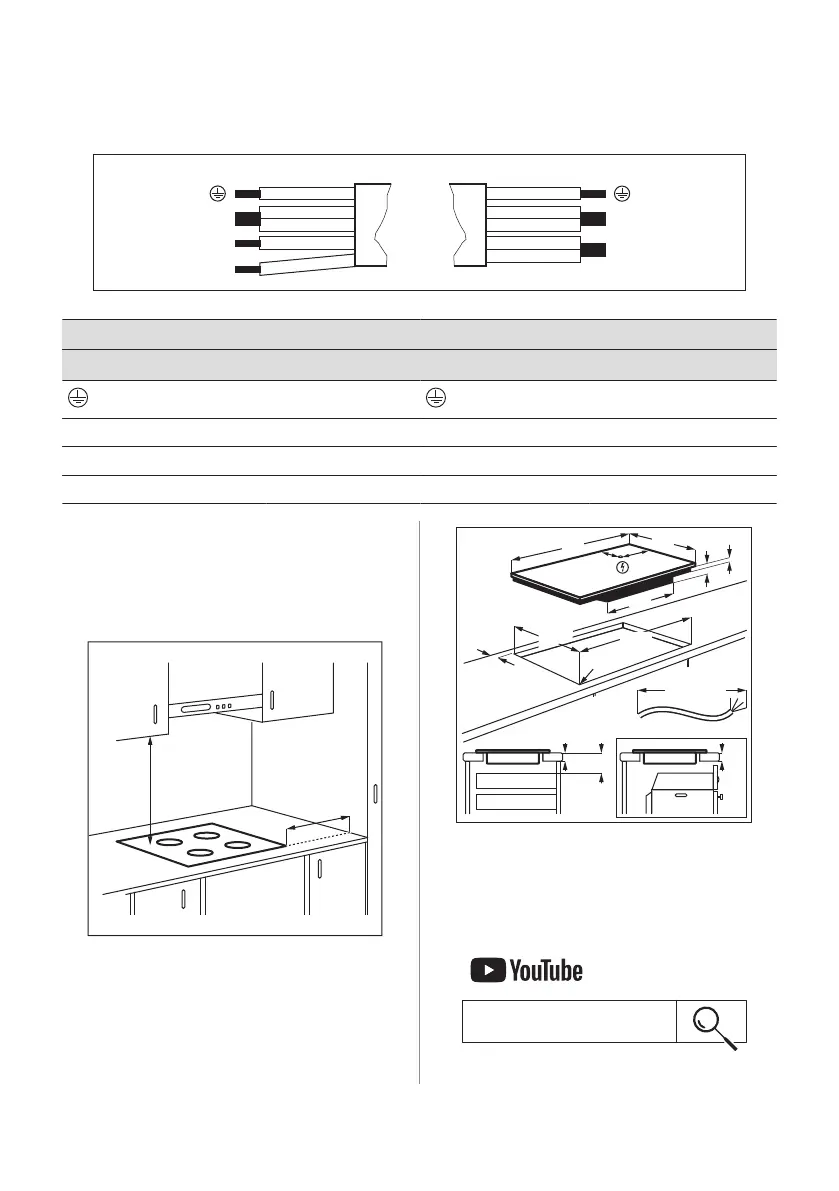

4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
N
L1
N
L
220-240 V~400V2N~
L2
Raccordement biphasé: 400 V2N~ Raccordement monophasé: 220 - 240 V~
5 x 1,5 mm² ou 4 x 2,5 mm² 5 x 1,5 mm² ou 3 x 4 mm²
Vert - jaune Vert - jaune
N Bleu et bleu N Bleu et bleu
L1 Noir L Noir et marron
L2 Marron
3.4 Assemblage
Si vous installez la table de cuisson sous une
hotte, reportez-vous aux instructions
d’installation de la hotte pour connaître la
distance minimale entre les appareils.
min.
50mm
min.
500mm
Si l'appareil est installé au-dessus d'un tiroir,
la ventilation de la table de cuisson peut
chauffer les éléments rangés dans le tiroir
durant la cuisson.
44
23
min. 55
910
780
520
490
+1
880
+1
max R5
min. 1500
520
75
min.
12
min.
55
min.
28
Consultez le tutoriel vidéo « Comment
installer votre table de cuisson à induction
AEG - Installation du plan de travail » en
tapant le nom complet indiqué dans le
graphique ci-dessous.
www.youtube.com/electrolux
www.youtube.com/aeg
How to install your AEG
Induction Hob - Worktop installation
FRANÇAIS 29
