AEG IKE95753FB - 3.4 Aufbau

VORSICHT!
Verbindungen über Kontaktstecker sind
verboten.
VORSICHT!
Bohren oder löten Sie die Kabelenden
nicht. Das ist verboten.
VORSICHT!
Schließen Sie das Kabel nicht ohne
Aderendhülse an.

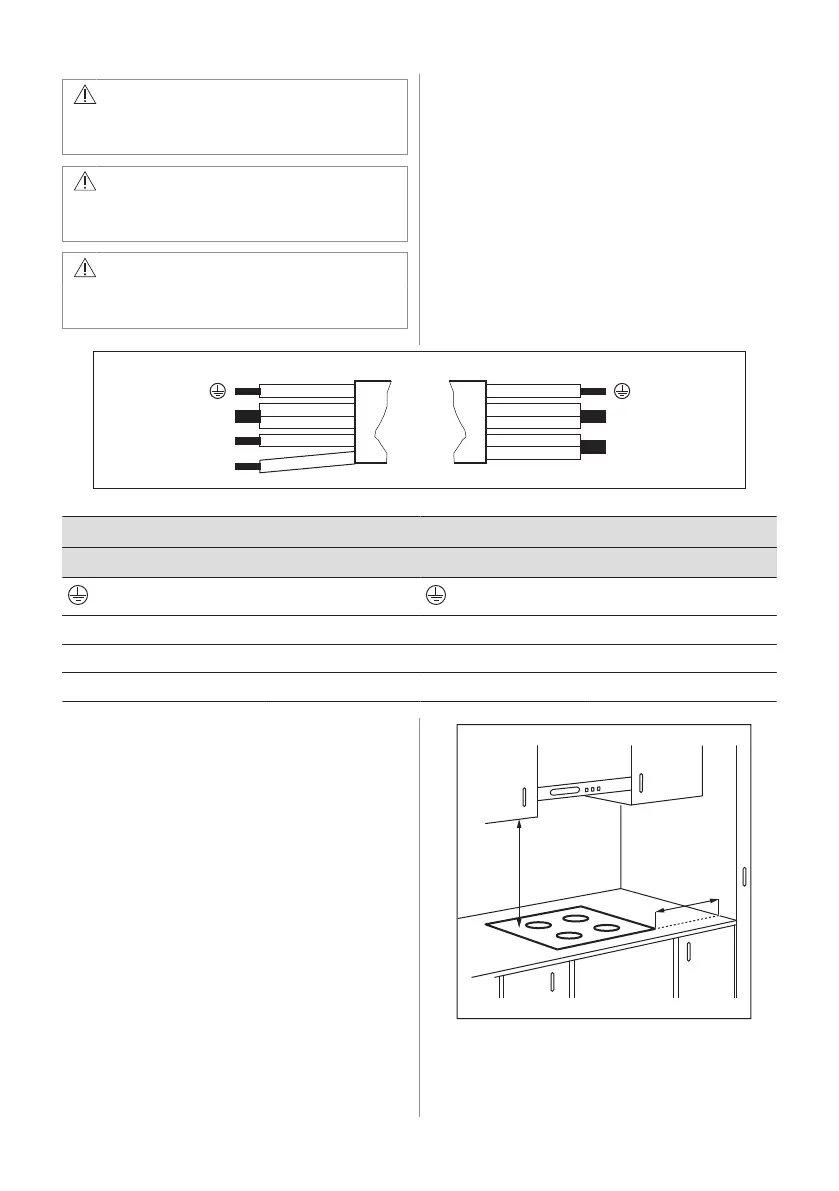

Einphasiger Anschluss
1. Entfernen Sie die Aderendhülse von
schwarzen und braunen Adern.
2. Entfernen Sie einen Teil der Isolierung
der braunen und schwarzen Kabelenden.
3. Verbinden Sie die Enden der schwarzen
und braunen Kabel.
4. Bringen Sie eine neue Aderendhülse am
Ende des gemeinsamen Drahts an
(Spezialwerkzeug erforderlich).
N
L1
N
L
220-240 V~400V2N~
L2
Zweiphasige Verbindung: 400 V2N~ Einphasige Verbindung: 220 - 240 V~
5 x 1,5 mm² oder 4 x 2,5 mm² 5 x 1,5 mm² oder 3 x 4 mm²
Grün – gelb Grün – gelb
N Blau und blau N Blau und blau
L1 Schwarz L Schwarz und braun
L2 Braun
3.4 Aufbau
Wenn Sie das Kochfeld unter einer
Dunstabzugshaube installieren, beachten Sie
bitte die Montageanleitung der
Dunstabzugshaube für den Mindestabstand
zwischen den Geräten.
min.
50mm
min.
500mm
Ist das Gerät über einer Schublade installiert,
kann die Kochfeldbelüftung die in der
