AEG VB 40.5 - Page 26

22

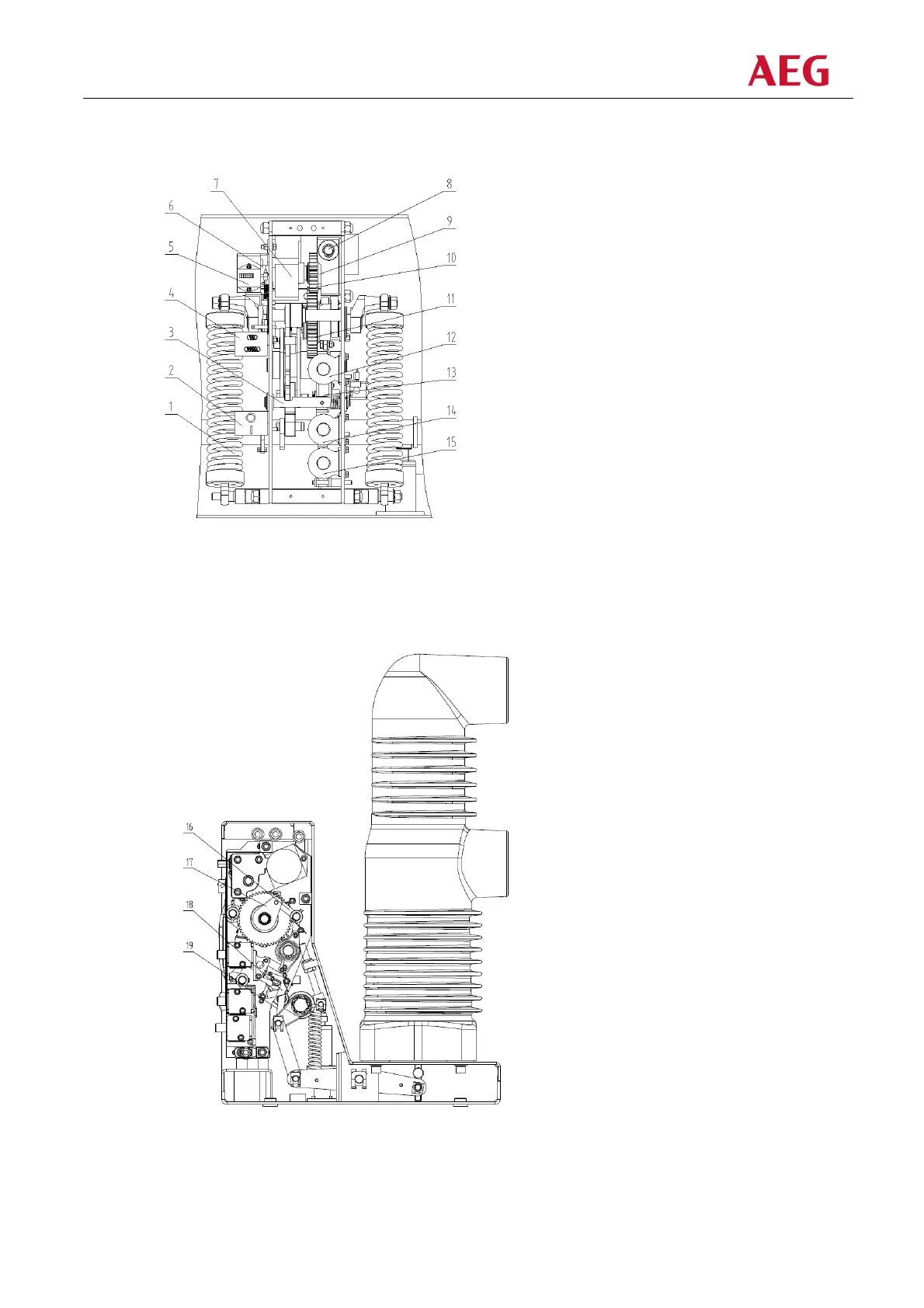

1 合闸弹簧
2 合分闸指示
3 分闸半轴
4 储能指示
5 计数器
6 微动开关
7 储能电机
8 ⼿动储能轴
9 电机输出轴
10 ⼩齿轮
11 ⼤齿轮
12 合闸线圈
13 合闸板
14 分闸线圈
15 过流线圈或第⼆分闸线圈
图 1 断路器操动机构正视
16 储能保持挚子
17 储能保持块
18 合闸联锁板
19 ⼿车联锁板
图2 断路器操动机构侧视
