23

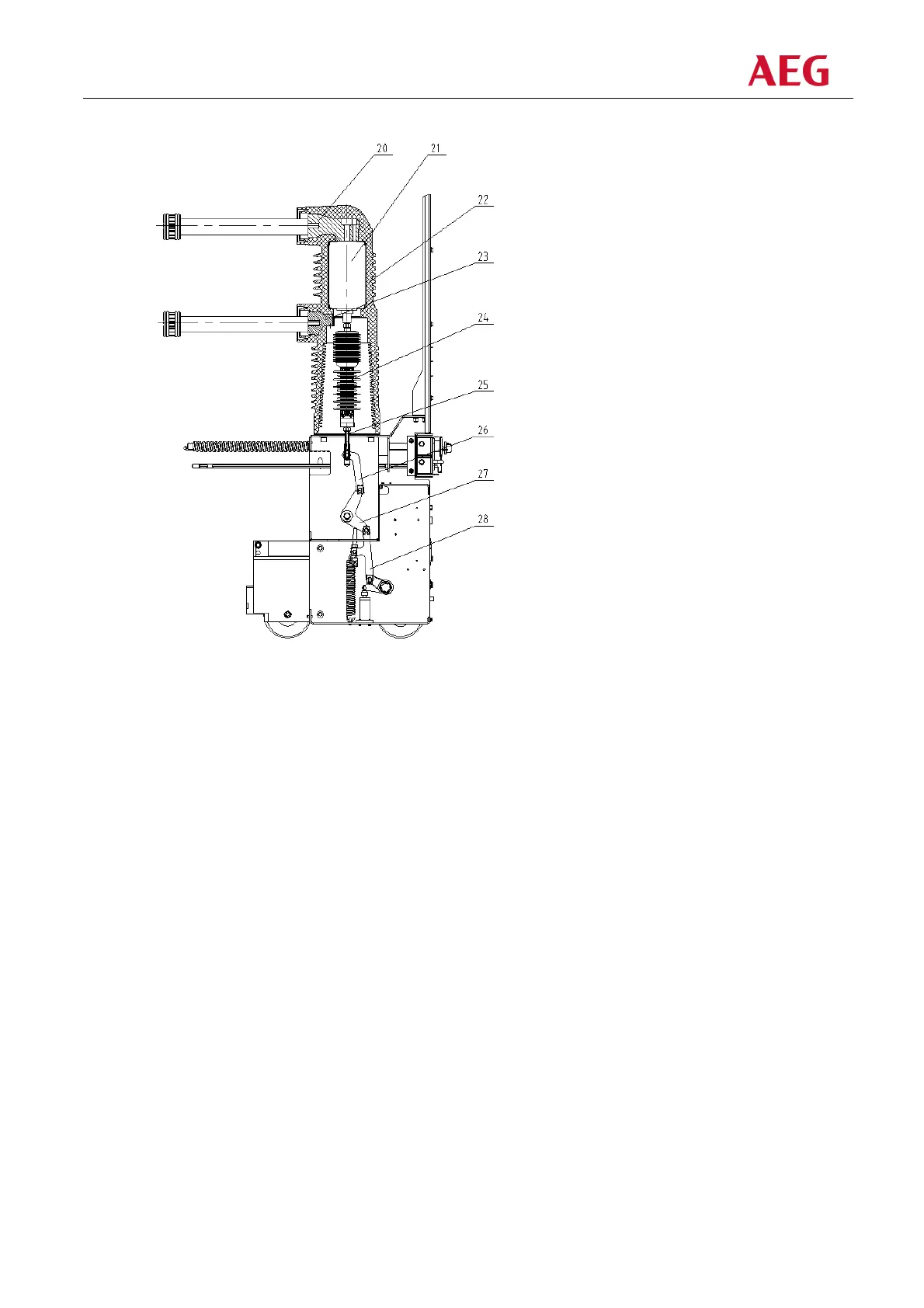

20 上出线座
21 真空灭弧室
22 固封极柱
23 下出线座
24 绝缘拉杆
25 螺杆
26 连板
27 拐臂
28 连板
图 3 断路器内部结构图（落地式）
-- 储能
断路器合闸所需要的能量由合闸弹簧提供，储能即可以由电机电动完成，也可以使⽤储能⼿柄⼿动完
成。
储能操作：由固定在框架上的储能电机进⾏，或者将储能⼿柄插⼊⼿动储能轴中顺时针摇动进⾏。
电动储能时由电机输出轴带动齿轮系统进⾏，⼿动储能时通过⼿动储能轴带动齿轮系统进⾏。⼩齿轮转
动时，带动⼤齿轮⼀起运动，从而拉动储能弹簧进⾏储能。到达储能位置时，储能保持挚子顶住储能保持
块，使离合器分离，保持储能状态，储能指示牌显示拉簧拉伸状态，储能完成。微动开关切断储能电机供
电电源，此时断路器处于合闸准备状态。
-- 合闸
在合闸过程中，不论⽤⼿动按下“合闸”按钮或远⽅操作使合闸线圈动作，均可使储能保持挚子转
离储能保持块，在合闸弹簧力的作⽤下，带动凸轮转动，凸轮又驱动连杆机构带动绝缘拉杆和灭弧室
的动触头进⾏合闸。
合闸动作完成后分闸保持挚子与分闸半轴保持扣接状态，同时储能指示牌、辅助开关复位，电机供电
回路接通。若外接电源也接通则再次进⼊储能状态，连杆拉动合分指示牌，指示“┃”的位置，同时拉动
计数器实现计数，传动连杆拉动主轴，带动辅助开关切换。
