8

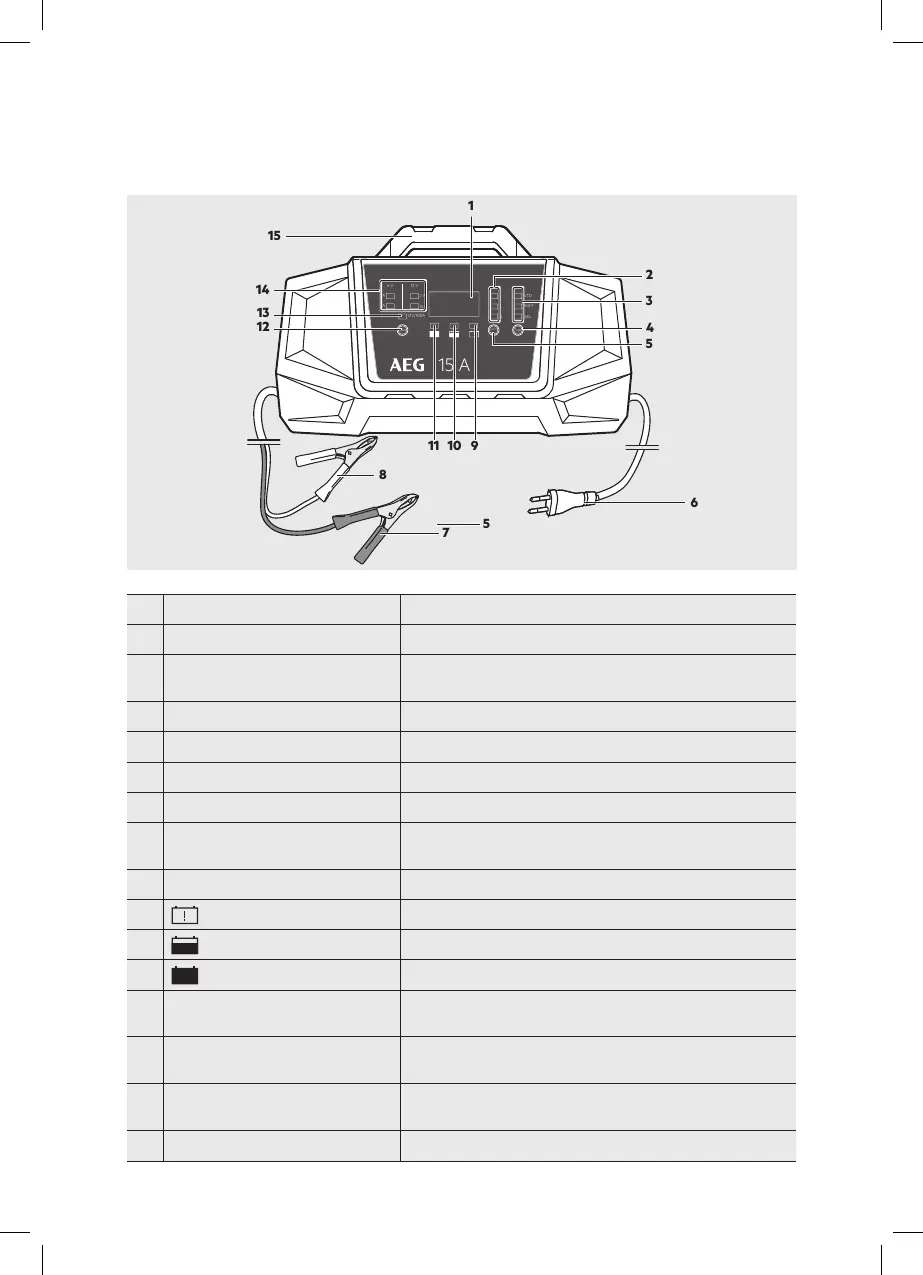

Nr. Bezeichnung Funktion
1 zur Anzeige der Parameter.
2 LED „V / A / %“
Anzeige des ausgewählten Ladeparameters (nur im Lademodus).
Umschaltbar über Taste (3).
3 LED „STD / EFB / AGM / GEL“
4 Taste TYPE
5 Taste „V / A / %“
6 Netzkabel mit Netzstecker zur Spannungsversorgung.
7
Polanschlusskabel (-) mit Klemme
(schwarz)
Zum Anschluss des Ladegeräts an die Batterie (- Pol)
8 Polanschlusskabel (+) mit Klemme (rot) Zum Anschluss des Ladegeräts an die Batterie (+ Pol)
9
LED Error leuchtet, bei falschem Anschluss.
10
LED Charge leuchtet, während des Ladevorgangs.
11
LED Full leuchtet, wenn Batterie voll geladen ist.
12
zur Auswahl des Ladestroms und der Ladespannung.
Anzeige mit der entsprechenden LED (siehe Pos. 14).
13 LED Starthilfe-Modus 12V/100A
zur Starthilfe bei Fahrzeugen mit schwacher Batterie.
Leuchtet, wenn die Funktion Starthilfe aktiviert ist.
14 LEDs
Anzeige der ausgewählten Ladespannung.
Umschaltbar über Taste (12).
15 zum Tragen des Ladegeräts.
5
15 A
8 A
2 A STD
AGM
GEL
2 A
15 A
V
A
%
12V/100A
6 V 12 V
V/A/%
Type
Mode
1
11 10 9
3
4
5
6
7
8
12
13
2
14
15
5
