10
ORGANI DI REGOLAZIONE
SCHEDA A MICROPROCESSORE
Composta da scheda di gestione, controllo e visualizzazio-
ne. Funzioni svolte:
• regolazione temperatura acqua ingresso evaporatore.
• ritardo avviamento compressore.
• funzionamento estivo o invernale in pompa di calore
con gestione sbrinamento.
• gestione dispositivo bassa temperatura (accessorio).
• conteggio ore funzionamento compressore.
• conteggio ore funzionamento pompa.
• start/stop.
• reset.
• autostart dopo caduta di tensione.
• funzionamento con possibilità di controllo remoto.
• visualizzazione stato macchina:
ON/OFF compressore;
funzionamento estivo;
funzionamento invernale.
• gestione allarmi:
– alta pressione;
pressostato differenziale acqua / flussostato.
bassa pressione;
antigelo;
sovraccarico compressore.
• visualizzazione dei seguenti parametri:
temperatura ingresso acqua;
temperatura uscita acqua;
temperatura sonda batteria (se presente);
• visualizzazione allarmi.
• impostazioni set:
set caldo;
set freddo;
differenziale freddo;
differenziale caldo.
Ai morsetti 6-12 di M12 è possibile collegare una segnala-
zione esterna di Allarme. Il contatto, normalmente aperto, è
privo di tensione e può comandare un carico da 250 V ~ 1A.
Di seguito sono descritte in dettaglio le principali funzioni
gestite dalla scheda a microprocessore.
– TERMOSTATO DI LAVORO
I grafici riportati di seguito illustrano come viene calcolato il
gradino d’intervento della macchina a seconda dei set di
funzionamento impostati.
CONTROLS
MICROPROCESSOR CARD
Composed of a management, control and display card.
The microprocessor card has the following functions:
• regulation of the evaporator inlet water.
• compressor timing delay.
• summer operation or winter operation as a heat pump
with defrost management.
• management of low temperature control (accessory).
• compressor working hourmeter.
• pump working hourmeter.
• start/stop.
• reset.
• autostart after power failure.
• operation with possibility of remote control.
• machine status display:
compressor ON/OFF;
summer operation;
winter operation.
• alarm management:
– water differential pressure switch / fluxostat.
high pressure;
low pressure;
antifreeze;
compressor overload.
• display of the following parameters:
water inlet temperature;
water outlet temperature;
heat exchanger sensor temperature;
• alarm display.
• set point adjustment:
heating set point;
cooling set point;
cooling differential;
heating differential.
It is possible to connect the teminals 6-12 of M12 with an
external alert signal. The normally-opened contact is without
tension and can control a load of 250 V ~ 1A.
The following is a detailed description of the main functions
managed by the microprocessor.

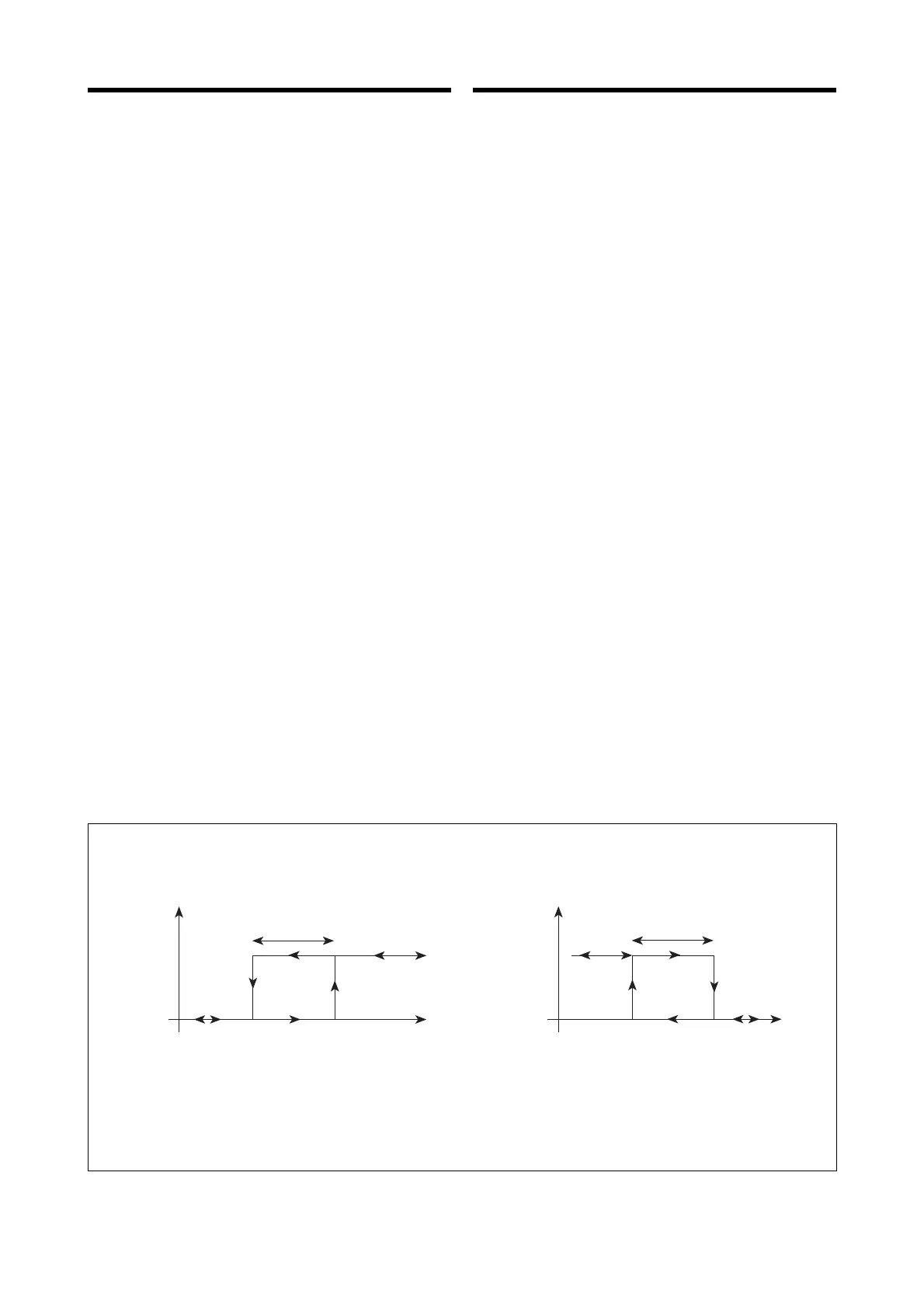

– OPERATION THERMOSTAT
The diagrams below illustrate the calculations of the inter-
vention step of the machine, on the basis of the set operating
parameters.
r1 TIA
r2
ON
OFF
0%
100%
Po
r3 TIA
r4
ON
OFF
0%
100%
Po
Termostato Freddo ad un gradino
One Step Cooling Thermostat
Termostato Caldo ad un gradino
One Step Heating Thermostat
r1 = Set freddo
r2 = Differenziale in funzionamento a freddo
r3 = Set caldo
r4 = Differenziale in funzionamento a caldo
TIA = Temperatura acqua in ingresso
Po = Potenza resa
r1 = Cooling set point
r2 = Differential in cooling mode
r3 = Heating set point
r4 = Differential in heating mode
TIA = Temperature of Inlet Water
Po = Capacity
