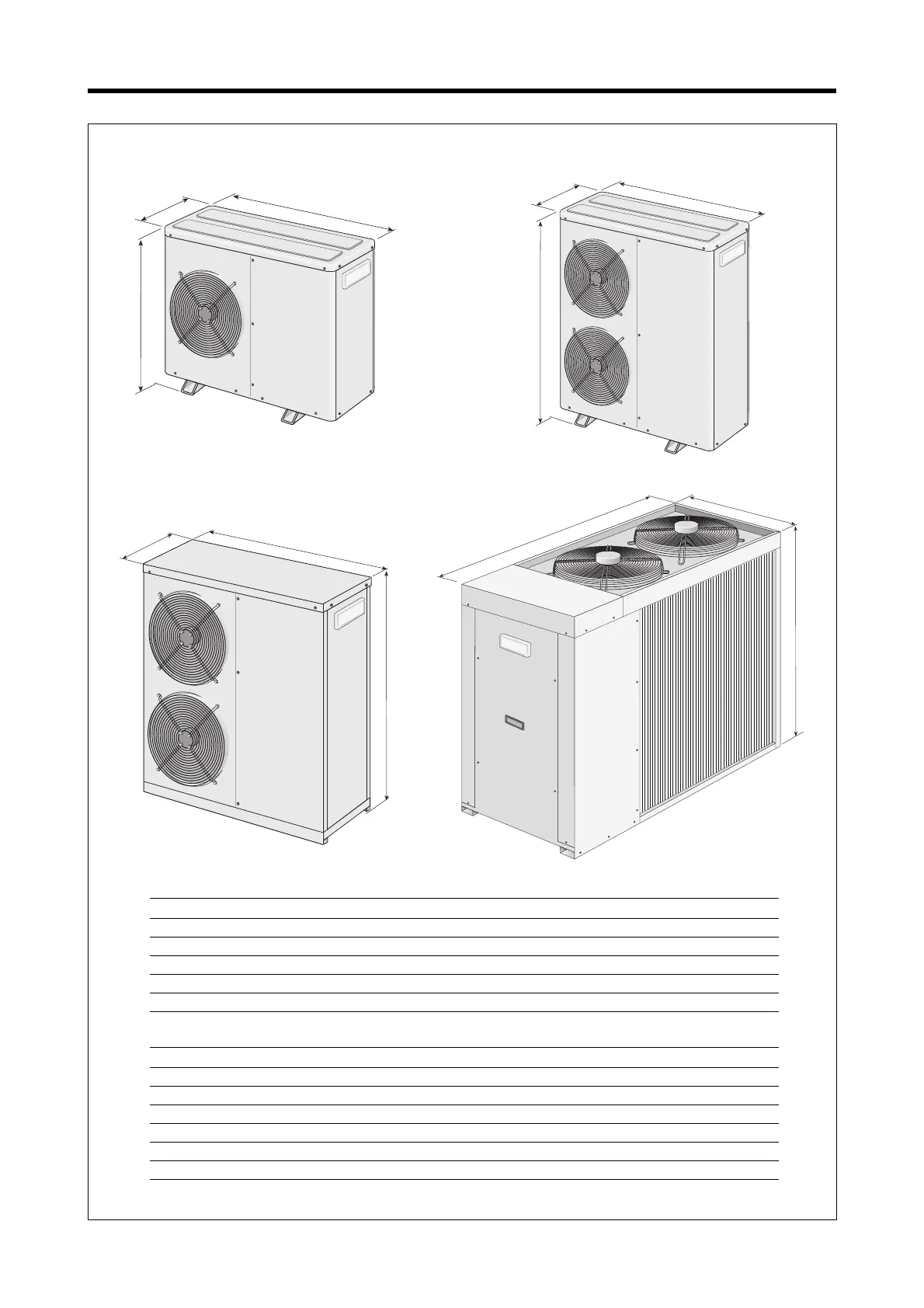

DIMENSIONI • DIMENSIONS (mm)
C
B
A
AN 020 - 025 - 030
AN 041 - 050 - 080 - 090
AN - AN HA - AN C A B C
AN 020 - 025 850 900 352
AN 030 1000 900 352
AN 041 - 050 - 080 - 090* 1250 1120 435
AN 090H 1550 1120 435
AN 100 - 150 1345 1750 750
AN A - AN HA A B C
AN 020 - 025 864 1120 435
AN 030 1014 1120 435
AN 041 1250 1120 435
AN 050 - 080 - 090* 1280 1167 555
AN 090H 1580 1167 555
AN 100 - 150 1345 1750 750
* Tranne versione pompa di calore • Except for heat pump version
A
C
B
AN 050 - 080 - 090
A
C
B
B
C
A
AN 100 - 150
