AERMEC FCXI - Page 81

FCXI_AS_U
81
IFCXIIJ 1501 - 5386400_00
Gli schemi elettrici sono soggetti ad un continuo aggiornamento, è obbligatorio quindi fare riferimento a quelli a bordo macchina.
All wiring diagrams are constantly updated. Please refer to the ones supplied with the unit.
Nos schémas électriques étant constamment mis à jour, il faut absolument se référer à ceux fournis à bord de nos appareils.
Die Schaltpläne werden ständig aktualisiert, deswegen muss man sich stets auf das mit dem Gerät gelieferte Schaltschema beziehen.
El cableado de las máquinas es sometido a actualizaciones constantes. Por favor, para cada unidad hagan referencia a los esquemas suministrados con la misma.

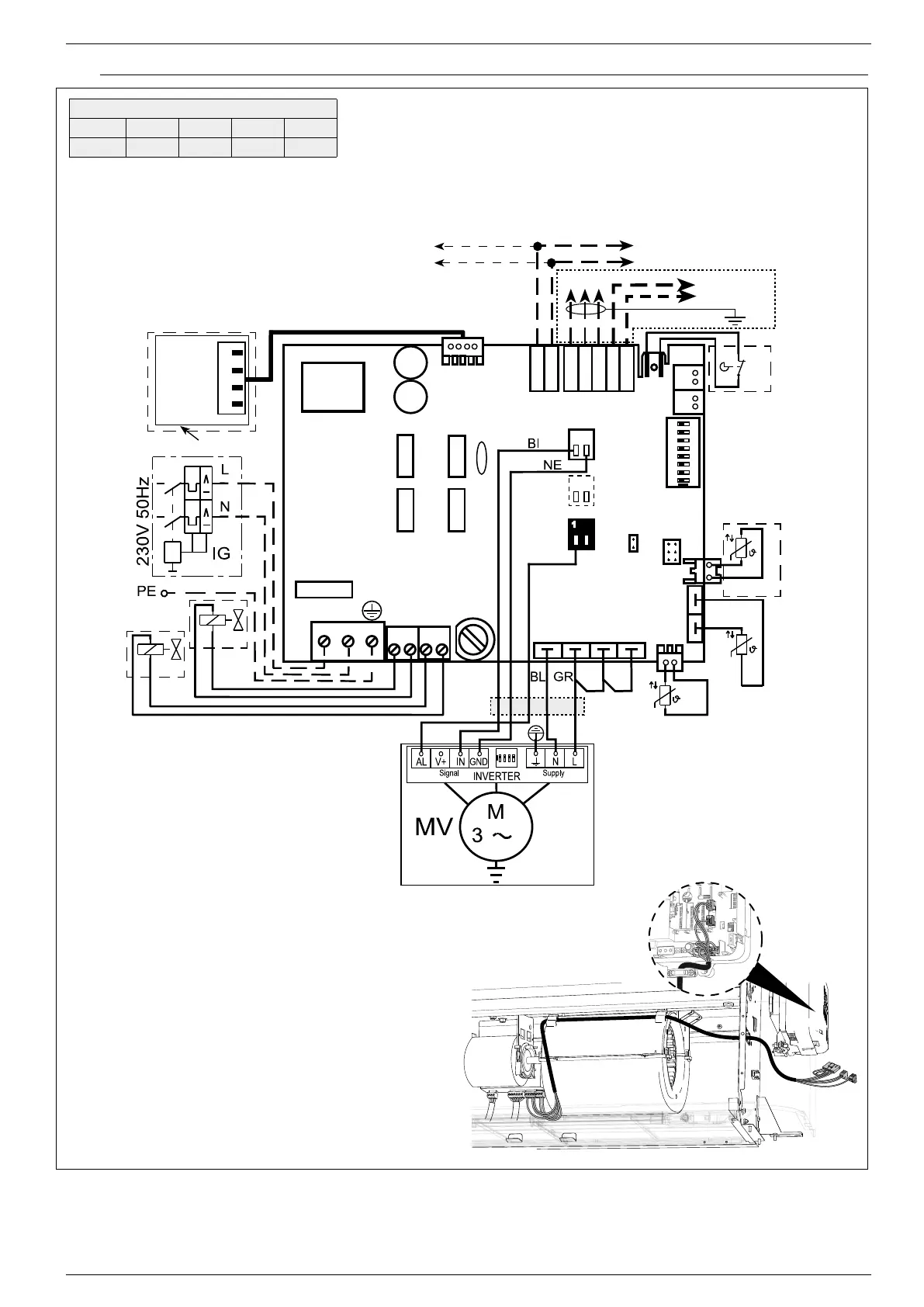

Schemi elettrici • Wiring diagrams • Schemas electriques • Schaltpläne • Esquemas eléctricos
10k
SA
MS
10k
Dis. 5384025_00
Only master
+
E18
CN9
JP1
CN11
PF2
C8
T1
C1
CN1
CN7-B CN7-A
CN10-B CN10-A
CN17
CN27
1-TX-RX 2- GND
SW
SA
N V3 V2 V1
L N
Y2 N Y1 N
ON
1 2 3 4 5 6 7 8
DIP
1
1
CE
1
SP
1
CN8
+
CN18CN19
CN24
CN26
CN25
CN22CN23
CN14
SW1
2- B- 485 1- A-485 4-V+-Pan 3- GND-485 5-GND-Pan
CN16
C2
E0/1 Slave 1
÷
5
TTL
SW
SW1
SLOT EXPANSION
MODBUS
12Vdc
0Vdc
(E5)
(---------------------------------------30 m MAX-----------------------------------)
E0/1 Master
VF
VC/F X
UL/HL
( )
VC
1
1
C37
ROS
BI
BL
GR
MA
NE
RO
VI
GI
VE
ROS
BIANCO
BLU
GRIGIO
MARRONE
NERO
ROSSO
VIOLA
GIALLO
VERDE
ROSA
BLANCO
AZUL
GRIS
MARRÓN
NEGRO
ROJO
VIOLETA
AMARILLO
VERDE
ROSA
BI
BL
GR
MA
NE
RO
VI
GI
VE
ROS
WEISS
BLAU
GRAY
BRAUN
SCHWARZ
ROT
VIOLETT
GELV
GRÜN
ROSA
BI
BL
GR
MA
NE
RO
VI
GI
VE
ROS
4
3
2
1
E2
E4
ON
1 2 3 4
DIP
VMF-E18
VMF-E18
VMF-E18 + VMF-E2 / VMF-E4
FCXI 20 30 - 36 40 50 - 56
FCXI 24 34 44 54
