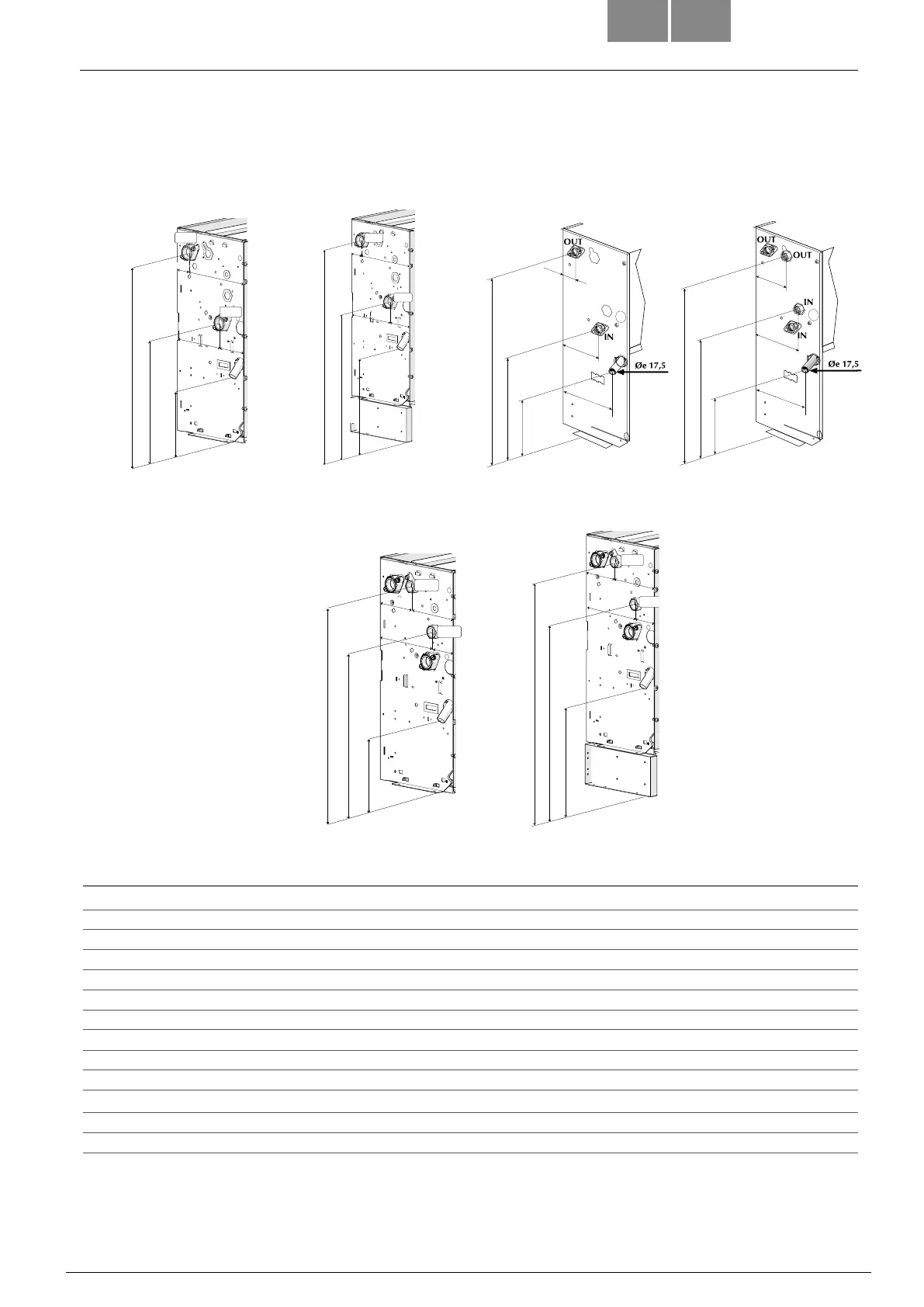

DIMENSIONS AND POSITION OF HYDRAULIC CONNECTIONS • POSITION DES RACCORDS HYDRAULIQUES
Hydraulic Connections (Female) - Conexiones de agua (Hembra)
Standard Main Coil - Batería principal estándar
FCZ 200 300 400 500 700 900
Ø 1/2” 3/4” 3/4” 3/4” 3/4” 3/4”
Larger Main Coil - Batería principal sobredimensionada
FCZ 250 350 450 550 750 950
Ø 1/2” 3/4” 3/4” 3/4” 3/4” 3/4”
Main Coil + Standard Heat Only Coil - Batería principal + batería solo caliente estándar
FCZ 201 301 401 501 701 901
Ø 1/2” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2”
Main Coil + Larger Heat Only Coil - Batería principal + batería solo caliente sobredimensionada
FCZ 202 302 402 502 702
Ø 1/2” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2” 3/4” - 1/2”
FCZ 100 ÷ 800 / 150 ÷ 850
OUT
IN
404
41
142
260
153
FCZ 100 ÷ 800 / 250 ÷ 750
OUT
IN
492
41
142
348
241
Standard coil and larger coil
Baterías estándar y superior
Heating only bv coil
Batería bv solo calor
FCZ 101 ÷ 801 / 102 ÷ 802
OUT
IN
96
155
408
323
153
FCZ 101 ÷ 801 / 102 ÷ 802
OUT
IN
496
96
155
411
241
FCZ 900 / 950
FCZ 901
FCZ 200 ÷ 700 / 250 ÷ 850
FCZ 200 ÷ 700 / 250 ÷ 850
FCZ 201 ÷ 701 / 202 ÷ 702 FCZ 901 / 902
15,9
16,06
19,52
12,71
16,18
6,02
9,48
1,61
1,61
1,61
7,24
7,63
7,63
2,20
3,77
5,59
5,59
19,39
20,70
10,74
6,69
6,69
10,94
20,49
13,70
9,48
10,23
6,02
6,10
6,10
3,77
3,77
