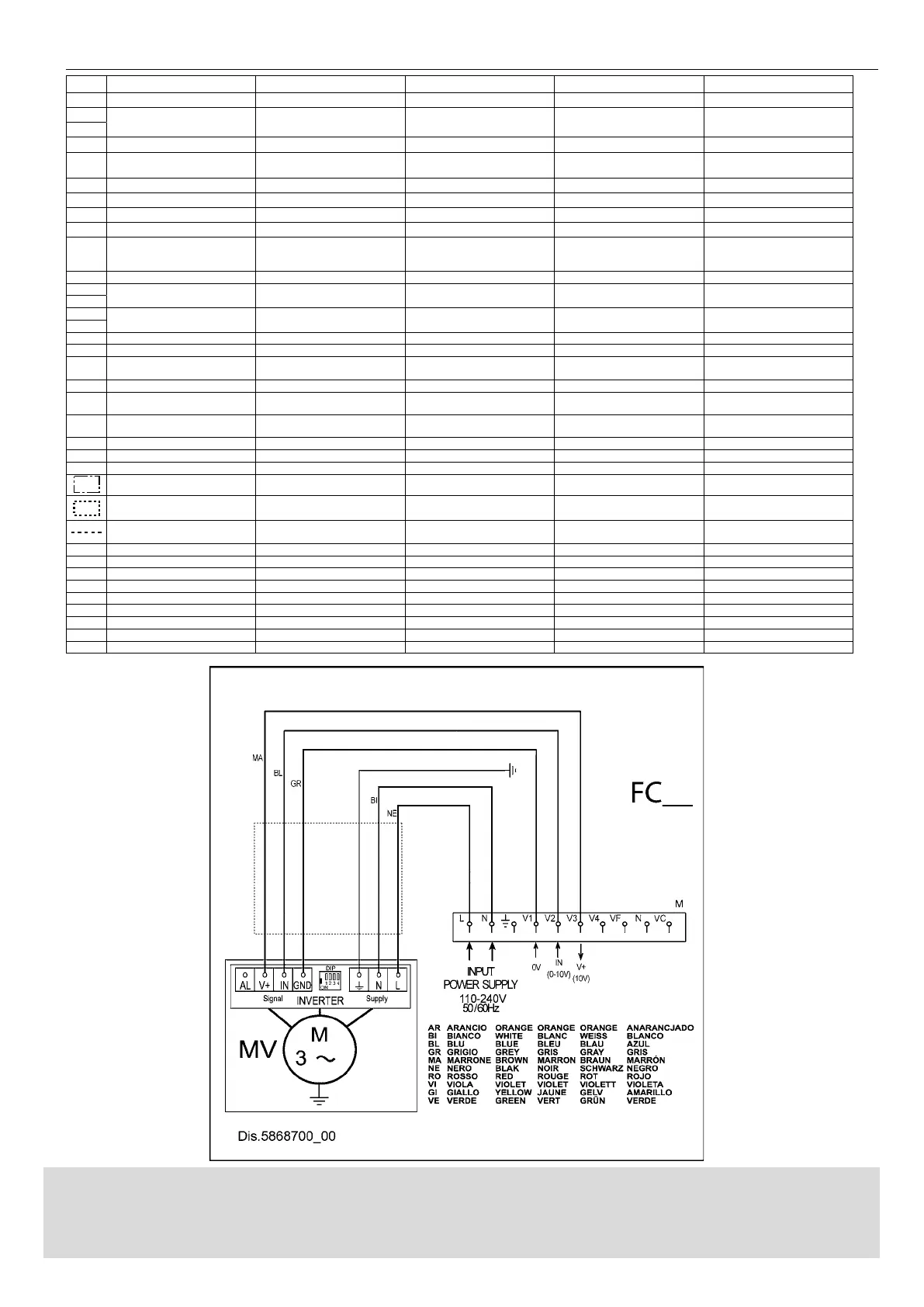

AERMEC FCZI - WIRING DIAGRAMS

LEGENDA READING KEY LEGENDE LEGENDE LEYENDA
AL Alimentatore 12V Power supply 12V Alimentaon electrique 12V Spannung 12V Alimentador 12V
CE
Contatto esterno External contact Contact extérieur Externer Kontakt Contacto externo
EX
CN Conneore Connector Connecteur Schütz Conector
CRE Contattore resistenza elettrica Electric heater contactor Contacteur résistance eléctrique El. Heizregister-Schutz
Contactor de la resistencia
eléctrica
F Fusibile Fuse Fusible Sicherung Fusible
IG Interruttore generale Main switch Interupteur général Hauptschalter Interruptor general
M Morsettiera Terminal board Boitier Klemmleiste Placa de bornes
ML Motore aletta Louvre motor Moteur deecteur Motor- Umlenkklappe Lamas motorizadas
MS
Microinterruttore griglia (Solo
per i modelli che ne sono prov-
visti)
Louvre microswitch (Only for the
appropriate models)
Micro-interrupteur grille
(Uniquement pour les modèles qui en
sont fournis)
Mikroschalter Gitter (Nur bei
Modellen, die damit ausgestattet
sind)
Microinterruptor de la rejilla de
impulsión (Sólo para los modelos
que lo incluyen)
MV Motore ventilatore Fan motor Moteur ventilateur Ventilatormotor Motor del ventilador
PE
Collegamento a terra Earth connecon Mise à terre Erdanschluss Toma de tierra
GND
RE
Resistenza elettrica
Electric heater Résistance électrique Elt. Heizregister Resistencia eléctrica
RX
SA Sonda ambiente Room sensor Sonde ambiante Raumtemperaturfuhler Sonda ambiente
SC Scheda di controllo Electronic control board Platine de contrôle Steuerschaltkreis Tarjeta electrónica de control
SW
Sonda minima temperatura
acqua
Sonde minimum temp. eau Water low temperature sensor Wasserfühler
Sonda temperatura mínima del
agua
TR Trasformatore Transformer Transformateur Transformator Transformador
TSR
Termostato a riarmo auto-
matico
Automatic resetting thermostat
Thermostat à réarmement
automatique
Thermostat automatischer
Entriegelung
Termostato de rearme automáti-
co
TSRM Termostato a riarmo manuale Manual resetting thermostat
Thermostat à réarmement
manuel
Thermostat manueller
Entriegelung
Termostato de rearme manual
VCF Valvola solenoide Solenoid valve Vanne solenoide Magnetventil Válvula solenoide
VC Valvola solenoide caldo Solenoid valve hot Vanne magnétique chaud Magnetventil Heizbetrieb Válvula solenoide para calor
VF Valvola solenoide freddo Solenoid valve cold Vanne magnétique froid Magnetventil Kühlbetrieb Válvula solenoide para frío
Componenti non forniti Components not supplied Composants non fournis Nicht lieferbare Teile Componentes no suministrados
Componenti forniti optional Optional components Composants en option Optionsteile Componentes opcionales
Collegamenti da eseguire in loco On-site wiring
Raccordements à effectuer in
situ
Vor Ort auszuführende Anschlüsse Cableado in situ
AR Arancio Orange Orange Orange Naranja
BI Bianco White Blanc Weiss Blanco
BL Blu Blue Bleu Blau Azul
GR Grigio Grey Gris Gray Gris
MA Marrone Brown Marron Braun Marrón
NE Nero Black Noir Schwarz Negro
RO Rosso Red Rouge Rot Rojo
VE Verde Green Vert Grün Verde
VI Viola Violet Violet Violet Violeta
ON
1 2 3 4
DIP
FC--U
FCXI 20 ÷ 56 P | FCXI 24÷ 54 PCod: 5384020_00
Gli schemi elerici sono sogge ad un connuo aggiornamento, è obbligatorio quindi fare riferimento a quelli a bordo macchina.
All wiring diagrams are constantly updated. Please refer to the ones supplied with the unit.
Nos schémas électriques étant constamment mis à jour, il faut absolument se référer à ceux fournis à bord de nos appareils.
Die Schaltpläne werden ständig aktualisiert, deswegen muss man sich stets auf das mit dem Gerät gelieferte Schaltschema beziehen.
El cableado de las máquinas es somedo a actualizaciones constantes. Por favor, para cada unidad hagan referencia a los esquemas suministrados con la misma.
SCHEMI ELETTRICI  WIRING DIAGRAMS  SCHEMAS ELECTRIQUES  SCHALTPLÄNE  ESQUEMAS ELÉCTRICOS
