programmatore, oppure un termostato;
- i morsetti 1 e 2, contrassegnati con RF; si tratta di un con-
tatto normalmente aperto con cui si può comandare una
valvola ON/OFF per la suddivisione in zone o per inter-
cettare il circuito caldo a monte di ID quando questo è
acceso, oppure si può comandare l’accensione dei ventil-
convettori;
- i morsetti 3 e 4, contrassegnati con RF; si tratta di un con-
tatto normalmente chiuso, tramite il quale si può togliere
il consenso alla caldaia quando ID è acceso. Basta colle-
garsi ai morsetti del termostato della caldaia, presenti su
tutti i modelli: si consulti il libretto delle istruzioni a corre-
do della caldaia.
start command to the fancoils;
- terminals 3 and 4 marked RF. A normally closed contact
through which consensus to the boiler can be removed
when the ID module is running. Just connect the boilers
thermostat terminals, found on all models: consult the
boiler’s instruction manual.
1- Dima • Template
2- Tappi di plastica • Plastic caps
3- Raccordi impianto acqua • Water connections
4- Raccordi linea carica • Fill connections
5- By pass
6- Spezzone cieco • Blanking piece
160
1
2
3
4
5
6

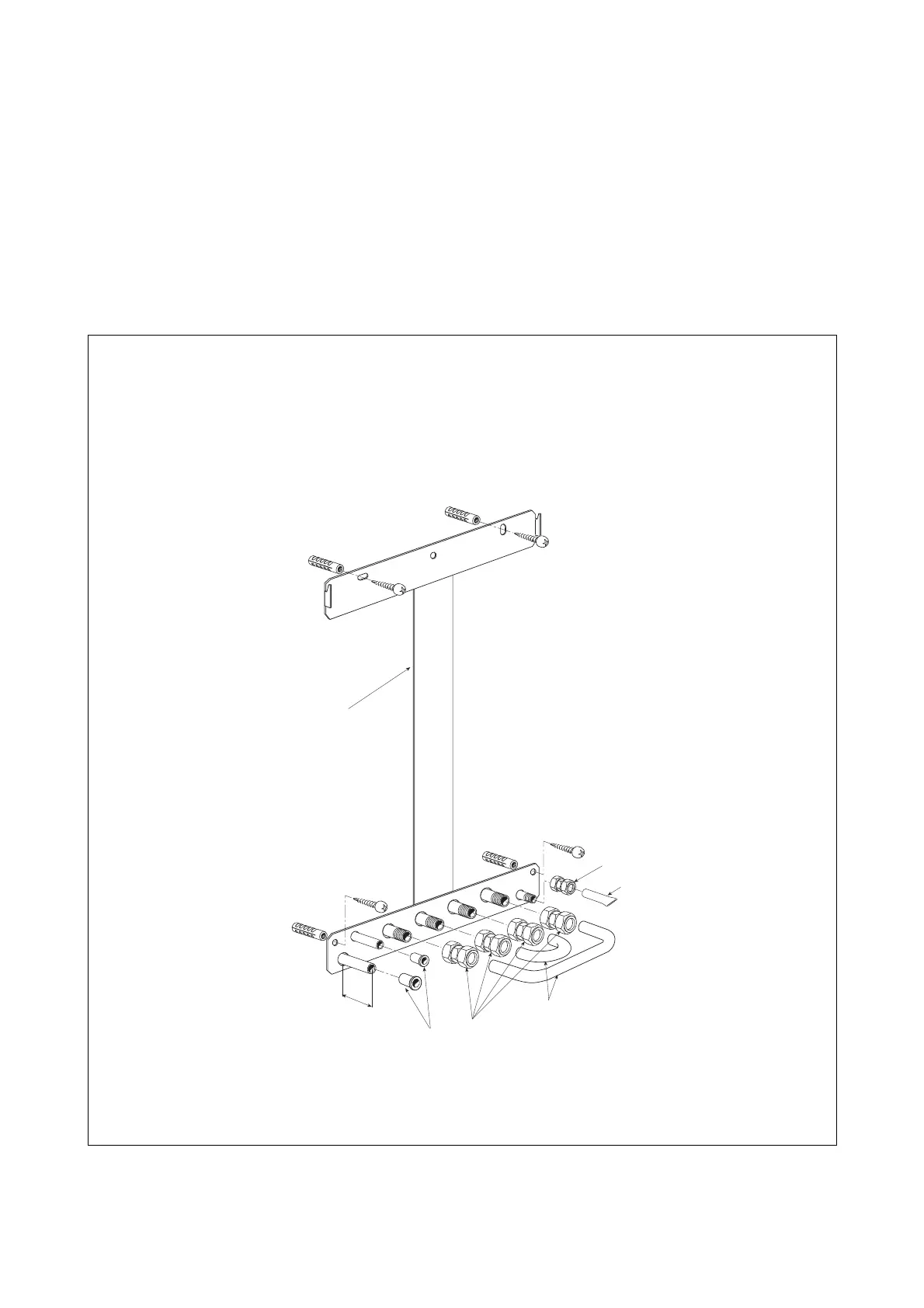

KIT "PREDISPOSIZIONE IDROSPLIT" COMPOSTO DA DUE
ACCESSORI: DIMA 1 / RACCORDI 3-4-5-6
"IDROSPLIT PREARRANGEMENT": TWO ACCESSORIES
TEMPLATE (1) AND COUPLINGS (3-4-5-6)
Fig. 13
