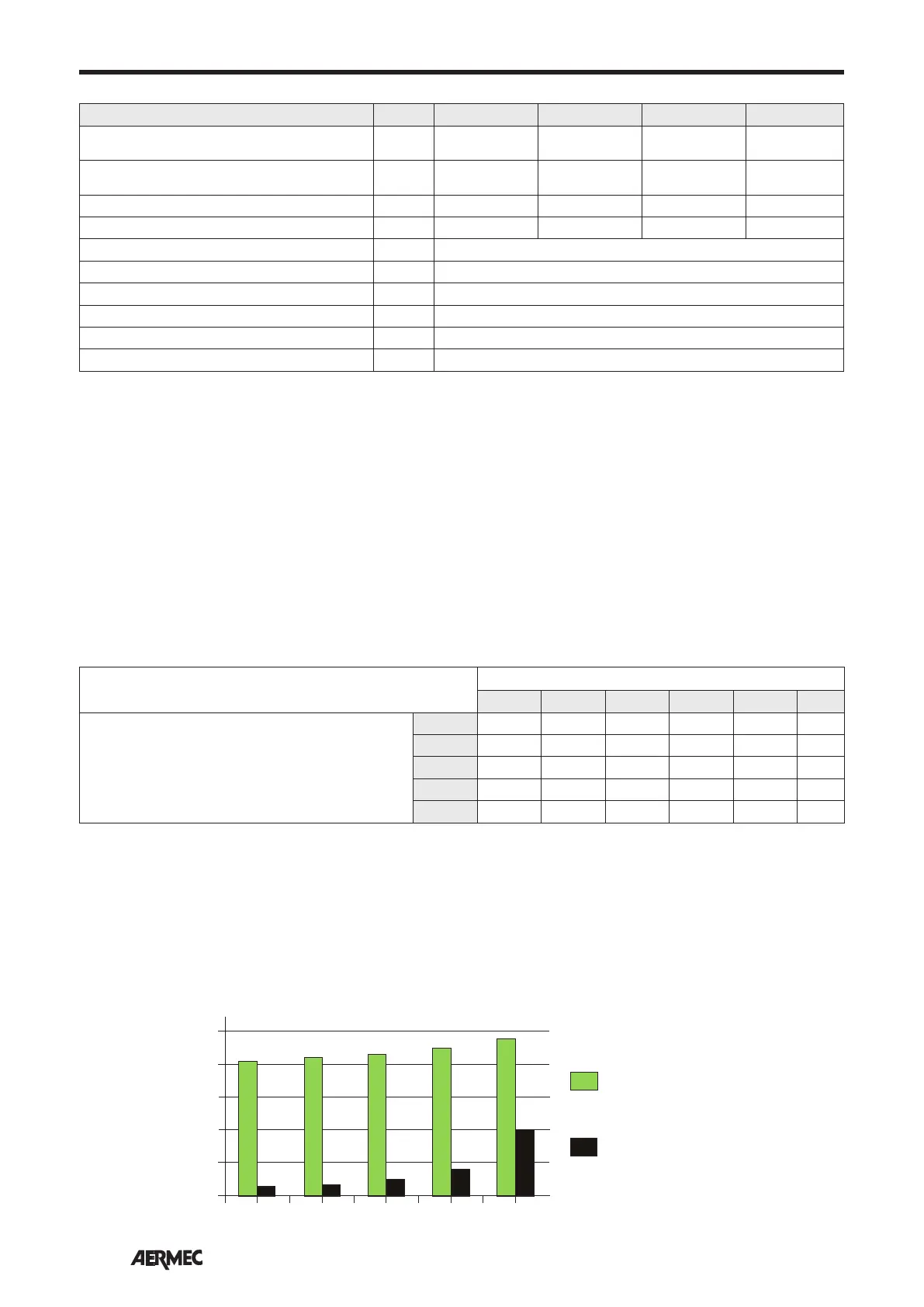

DONNÉES TECHNIQUES ET LIMITES DE FONCTIONNEMENT
Les performances indiquées correspondent aux conditions suivantes :
- au régime moteur maximum ;
- la puissance absorbée totale est donnée par la somme de la puissance
absorbée par l'unité avec la puissance absorbée par les accessoires
reliés et déclarée dans les manuels correspondants.
Température de l'eau
Pour éviter des stratifications de l'air
ambiant et avoir un meilleur mélange,
il est conseillé de ne pas alimenter le
ventilo-convecteur avec de l'eau ayant
une température supérieure à 65 °C.
L’utilisation d'eau à des températures
élevées pourrait provoquer des
craquèlements dus aux différentes
dilatations thermiques des éléments
(plastiques et métalliques), ce qui
toutefois ne provoquera pas de dégâts
à l'unité si la température maximale de
fonctionnement n'est pas dépassée.
HL 11PC/ 11PCM 16PC / 16PCM 26PC / 26PCM 36PC / 36PCM
Rendement thermique (maximale) (eau entrante
70 °C)
[W] 2010 2910 4620 5940
Rendement frigorifique (maximale) (eau entrante
7 °C)
[W] 840 1200 2030 2830
Puissance absorbée (maximale) [W] 18 32 35 42
Courant absorbée (maximale) [A] 0,09 0,15 0,18 0,22
Température de l'eau entrante (maximale) [°C] 80
Pression d’exercice (maximale) [bars] 8
Limite de température ambiante Ta 0 °C < Ta < 40 °C
Limites d'humidité relative dans la pièce H. R. H.R. < 85 %
Degré de protection IP 20
Alimentation électrique [V~Hz] 230V ( ±10% ) ~ 50Hz
Température moyenne minimale de l'eau
Si le ventilo-convecteur fonctionne de
façon continue en mode refroidissement
dans un milieu où l'humidité relative
est élevée, il pourrait se former de la
condensation sur le refoulement de
l'air et à l'extérieur de l'appareil. Cette
condensation pourrait se déposer au sol
et sur les objets éventuellement situés
au-dessous.
Pour éviter des phénomènes de
condensation sur la structure extérieure
de l'appareil lorsque le ventilateur est en
marche, la température moyenne de l'eau
ne doit pas être inférieure aux limites
indiquées dans le tableau ci-dessous;
ces limites dépendent des conditions
thermohygrométriques de l'air ambiant.
Ces limites se rapportent au
fonctionnement du ventilateur à la
vitesse minimale.
Température moyenne minimale de l'eau [°C]
Température à bulbe sec de l'air ambiant
21 23 25 27 29 31
Température à bulbe humide
de l'air ambiant
15 3 3 3 3 3 3
17 3 3 3 3 3 3
19 3 3 3 3 3 3
21 6 5 4 3 3 3
23 - 8 7 6 5 5
Diamètre des particules [µm]
Efficacité fractionnelle [%]
= Filtre de série HL Aermec
= Filtre ordinaire pour ventilo-convecteurs
FILTRE À AIR PRÉCHARGÉ ÉLECTROSTATIQUEMENT
