19
hydrauliques.
Le réseau d'évacuation de la buée doit avoir des dimensions
convenables et les tuyauteries doivent être placées de manière
à maintenir, le long du parcours, une pente appropriée (1% au
minimum). En cas d'évacuation dans le réseau des égouts nous
conseillons de réaliser un siphon qui empêche la remontée des
mauvaises odeurs vers les locaux.
e) Appliquer les accessoires éventuels.
f) Pour modifier les programmations du thermostat électroni-
que intervenir sur les Dip-Switch par la fenêtre appropriée
située derrière le panneau de commande (consulter le chapi-

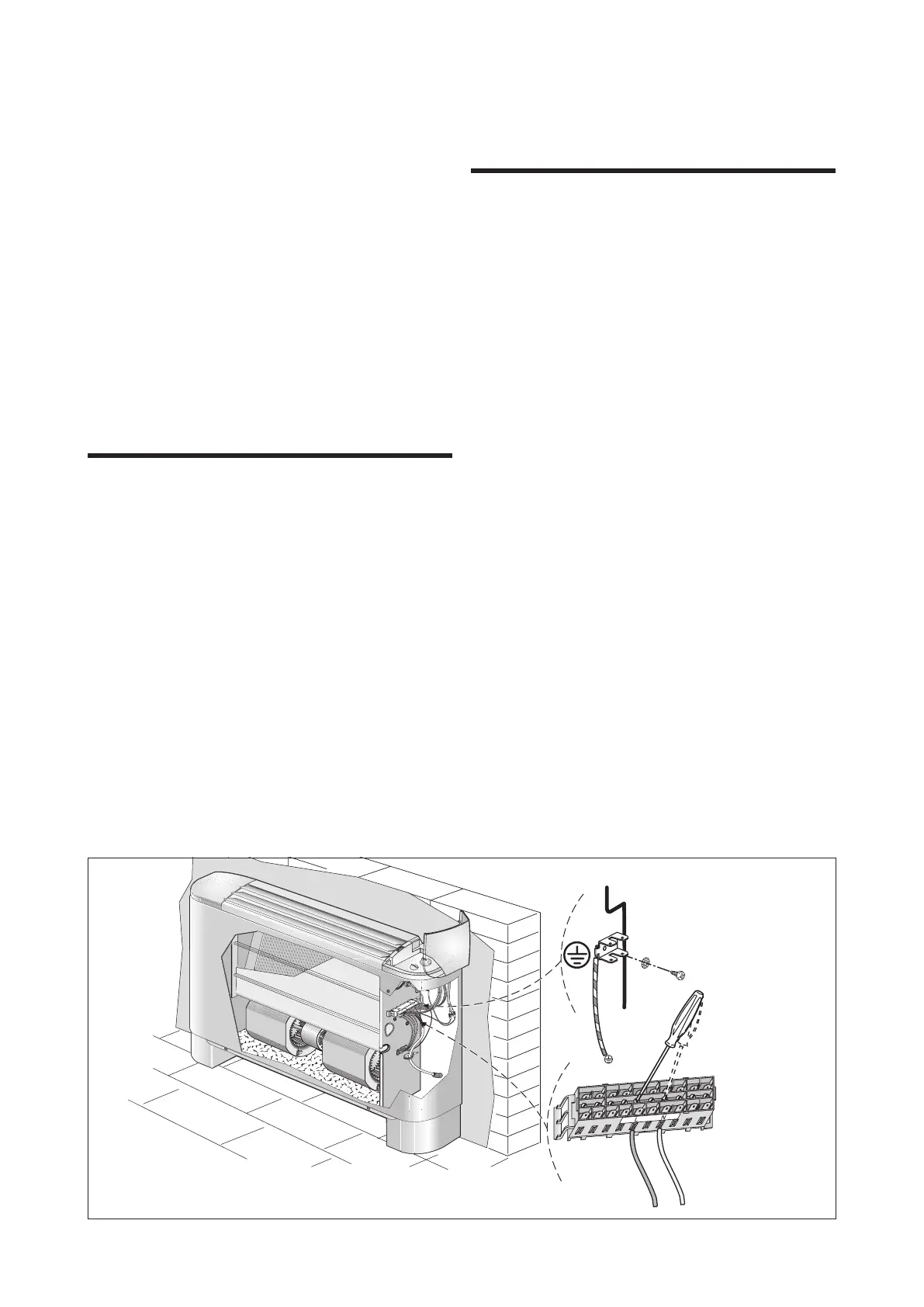

g) Effectuer les connexions électriques conformément au conte-
nu des schémas électriques et du chapitre "CONNEXIONS
ELECTRIQUES" en connectant le connecteur du panneau de
commande au connecteur placé sur le côté interne du venti-
lo-convecteur et en effectuant la connexion à la terre.
h) Vérifier que le positionnement du filtre à air soit fiable.
i) Vérifier que le fonctionnement du ventilo-convecteur soit fia-
ble en utilisant la procédure d'Autotes.
i) Remonter la gaine du ventilo-convecteur.
CONNEXIONS ELECTRIQUES
ATTENTION ! s'assurer, avant d'effectuer une quelconque inter-
Les circuits électriques sont reliés à la tension du secteur de 230
V ; en conséquence toutes les connexions et les composants
doivent être isolés pour cette tension.
CARACTERISTIQUES DES CABLES DE CONNEXION.
300/500 V contenus dans un tube ou dans un canal.
Utilisez des câbles d'alimentation avec une section minimum de
1,5 mm
2
.
Tous les câbles doivent être contenus dans un tube ou dans un
canal jusqu'à ce qu'ils ne parviennent dans la partie interne du
ventilo-convecteur.
A la sortie du tube ou du canal les câbles doivent être placés de
manière à ne subir aucune contrainte générée par des tractions
ou des torsions; ils doivent de toute manière, être protégés con-
tre les agents externes.
Pour toutes les connexions respecter les schémas électriques
fournis avec l'appareil et repris sur cette documentation.
-
thermique 2A 250V (IG) avec une distance minimum d'ouver-
ture des contacts de 3 mm.
Chaque panneau de commande peut contrôler un seul ventilo-
convecteur.
ROTATION DE LA BATTERIE
S'il faut tourner la batterie pour des motifs qui concernent les
raccordements hydrauliques, enlever le meuble, puis adopter
la procédure suivante:
- détacher les connexions électriques du bornier;
- extraire la sonde de la batterie;
- enlever les vis qui fixent le bac, puis l'extraire;
- enlever les vis qui fixent la batterie, puis l'extraire;
- enlever les semi-profilés du flanc droit;
- tourner la batterie et la fixer avec les vis préalablement enle-
vées;
- remonter le bac en le fixant avec des vis, insérer les bouchons
en matière plastique, livrés en standard, dans les trous laissés
libres des raccordements hydrauliques;
tous les bacs sont prédisposés pour l'évacuation de la buée
sur les deux côtés.
-
- désenfiler les branchements électriques du côté droit, retirer le pro-
fil prédécoupé et déplacer le passe-câble de droite à gauche;
- déplacer le câble du moteur sur le côté gauche en le faisant
passer par le passe-câble;
- déplacer le bornier et le cavalier de mise à la terre sur le côté
gauche;
- rétablir les branchements électriques du câble du moteur;
- insérer la sonde de la batterie;
- démonter les cartes commutateur de l'élément droit;
- déconnecter le micro-interrupteur;
- démonter la barre de renfort;
- faire passer le câble du micro-interrupteur au travers de la
fenêtre sur le côté opposé;
- fixer la barre de renfort;
- monter la carte thermostat sur l'élément gauche, insérer les
poignées;
- Rétablir les branchements électriques du tableau de com-
mandes.
