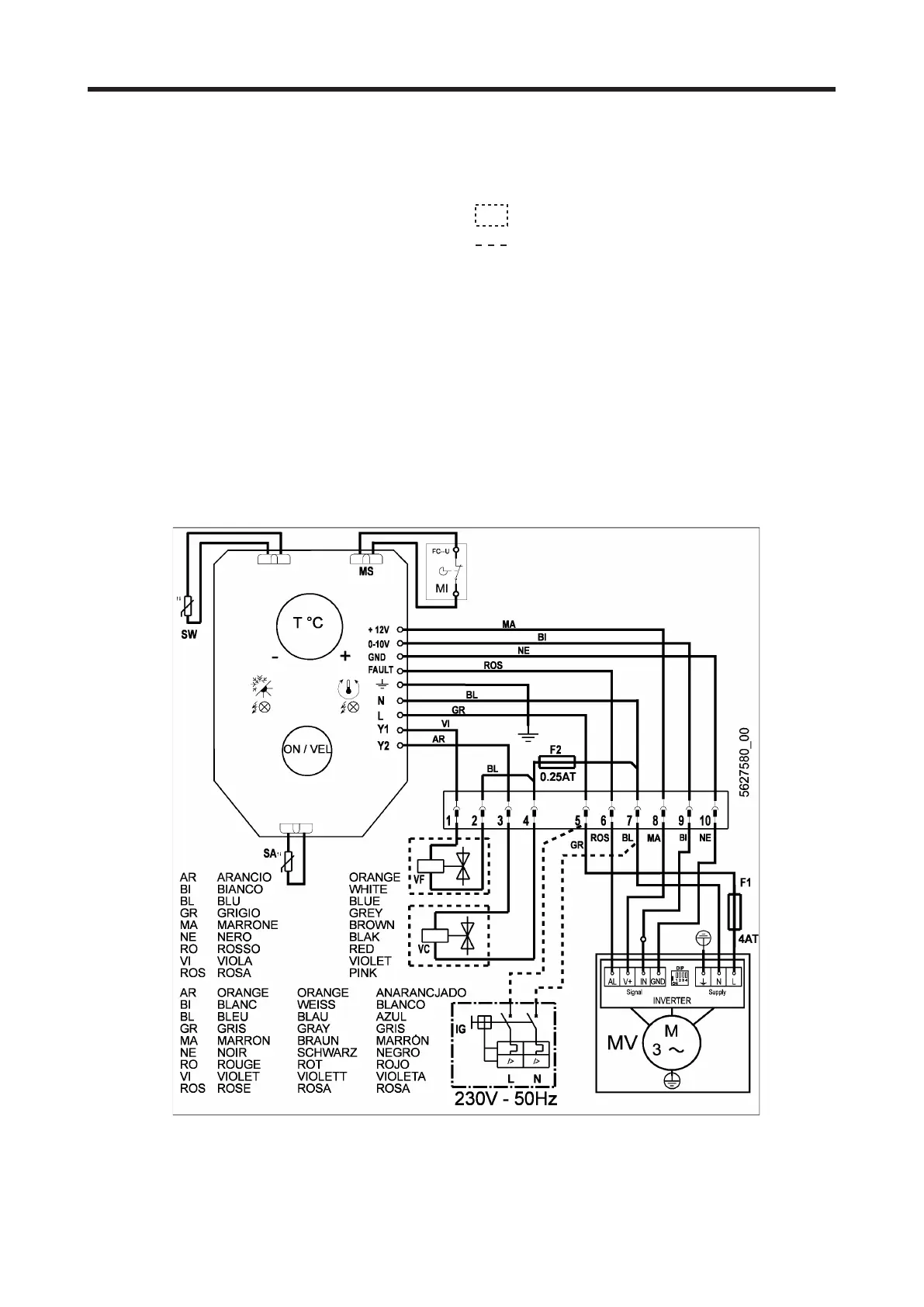

AERMEC Omnia ULI 16 C - Schemi Elettrici • Wiring Diagrams • Schemas Electriques • Schaltpläne

37
OMNIA ULI C
IG = Interruttore generale • Main switch
  
M = Morsettiera • Terminal board
  
MS = Microinterruttore • Microswitch
Microinterrupteur • Mikroschalter
MV = Motore ventilatore • Fan motor
Moteur ventilateur • Ventilatormotor
 = Collegamento di terra • Earth connection
Mise à terre • Erdanschluss
SA = Sonda ambiente • Room sensor
Sonde ambiante • Raumtemperaturfuhler
SC = Scheda di controllo • Electronic control board
Platine de contrôle • Steuerschaltkreis
 = Sonda minima temperatura acqua
  
Sonde eau
  
VCH = Valvola solenoide • Solenoid valve
Vanne solenoide • Magnetventil
= Componenti forniti optional • Optional components
Composants en option • Optionsteile
= Collegamenti da eseguire in loco
On-site wiring
Raccordements à effectuer in situ
Vor Ort auszuführende Anschlüsse
AR = Arancio • Orange • Orange • Orange
BI  
BL = Blu • Blue • Bleu • Blau
GR = Grigio • Grey • Gris • Gray
GV = Giallo-Verde • Yellow-Green
Jaune-Vert • Gelb-Grün
MA = Marrone • Brown • Marron • Braun
NE = Nero • Black • Noir • Schwarz
RO = Rosso • Red • Rouge • Rot


Gli schemi elettrici sono soggetti ad aggiornamento; è opportuno fare riferimento allo schema elettrico allegato all' apparecchio.

Les schémas électriques peuvent être modifies en conséquence des mises à jour. Il faut toujours se référer aux schémas électriques dans les appareils.
Die Schaltschemas können geändert werden; es empfiehlt sich immer auf das mit dem Gerät verpackte El. Schaltschema zu beziehen.
