- Verlegen Sie die Wasseranschlüsse.
ACHTUNG: Zum Befestigen der Rohr-
leitungen immer einen Schrauben-
schlüssel und Konterschlüssel verwen-
den.
Position, Typ und Durchmesser der Was-
seranschlüsse finden Sie bei den Abmes-
sungsangaben.
Es empfiehlt sich die Wasserleitungen gut
zu isolieren und / oder die als Zubehör
erhältliche zusätzliche Kondensatauf-
fangwanne zu installieren, um zu ver-
meiden, dass während des Kühlbetriebs
Wasser runter tropft.
Prüfen Sie nach der Installation die Dicht-
heit der Anschlüsse.
ACHTUNG: Die Hydraulikanlage entlüf-
ten. Die Entlüftungsventile befinden sich
im obersten Teil des Wärmetauschers bei
den Wasseranschlüssen.
ACHTUNG: Zum Entleeren des Geräts
die Ablassventile im untersten Teil des
Wärmetauschers bei den Wasseran-
schlüssen verwenden.

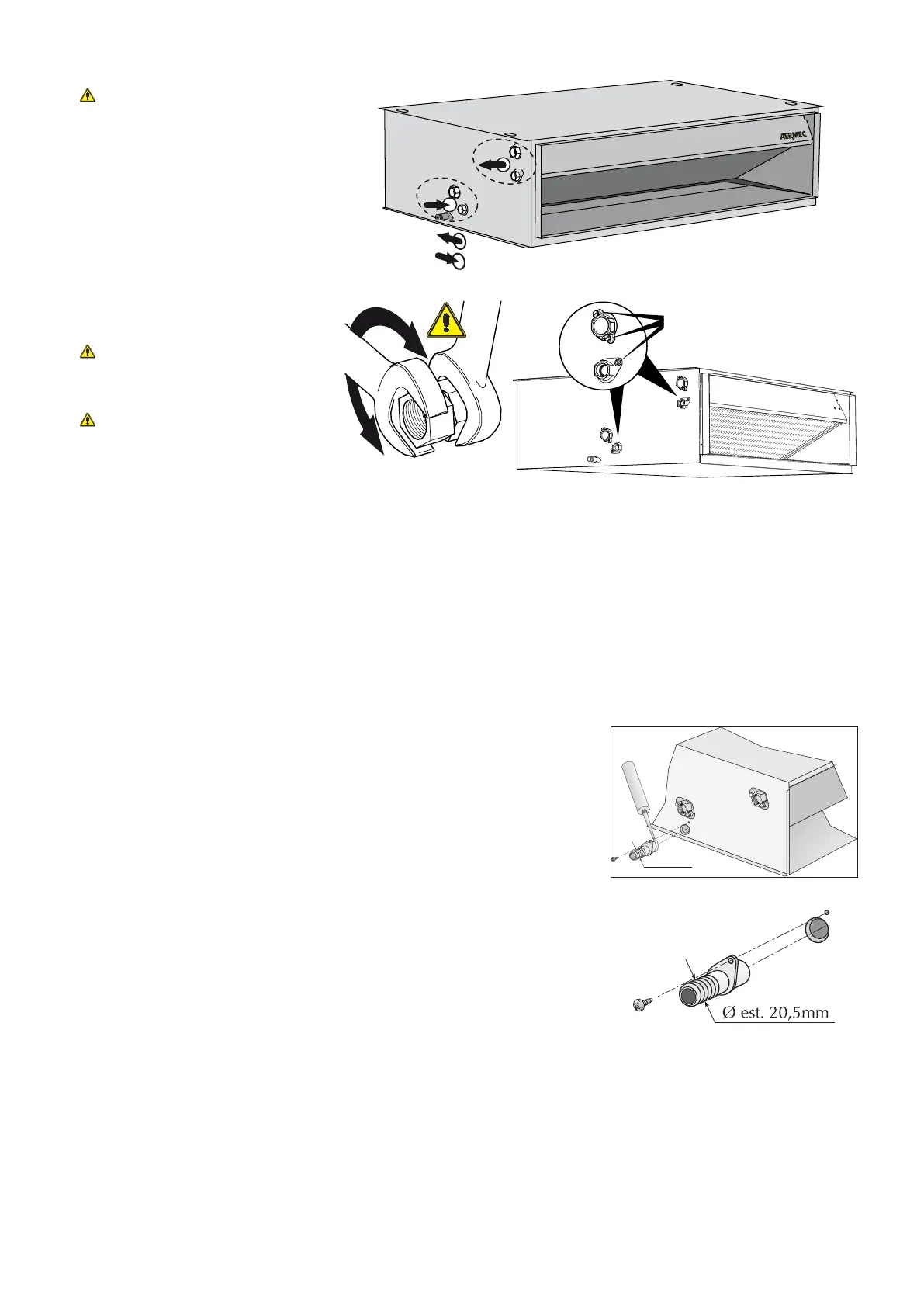

WASSERANSCHLÜSSE
B
A
IN
OUT
A
B
Ventile für Entlüftung
und Wasserabfluss aus dem
Wärmetauscher
Die Auffangwanne des
Gebläsekonvektors verfügt über 2
Kondensatablassanschlüsse (rechts und
links).
Es wird empfohlen den
Kondensatablassanschluss zu
verwenden, der sich auf der Seite der
Wasseranschlüsse befindet.
Den beiliegenden Anschluss für den
Kondensatablauf montieren. Die
Verbindung zwischen Wanne und
Anschluss sorgfältig mit Silikon versiegeln.
Den nicht verwendeten Kondensat-
Ablassanschluss versiegeln.
Verbinden Sie den Anschluss der Auffang-
wanne mit dem Kondenswasserabfluss,
verwenden Sie ein Abflussrohr, das mit
dem Wannenanschluss verbunden sein
muss. Die Ablassanschlüsse sind nur dafür
ausgelegt mit flexiblen Rohren mit pas-
sendem Innendurchmesser verbunden zu
werden, höhere Lasten und ein Gebrauch
der Anschlüsse für andere Zwecke sind zu
vermeiden.
Stellen Sie sicher, dass der ungenutzte
Ablass verschlossen ist und keine Lecks
aufweist.
Der Kondenswasserabfluss ist entspre-
chend zu dimensionieren und die Lei-
tungen müssen so angeordnet sein, dass
über ihren ganzen Verlauf ein angemes-
senes Gefälle (mind. 1%) herrscht.
Beim Ablassen in die Kanalisation wird
geraten, einen Siphon einzubauen, der
ein Aufsteigen der Gerüche verhindert.
Führen Sie einen Test der Funktionstüch-
tigkeit und Dichtheit der Kondensatab-
flussanlage aus, indem Sie Wasser in der
Wanne gießen.
KONDENSATABLASS
