44
GESCHWINDIGKEIT AUSWAHL: VES 030 - 040 - 130 - 140 - 230 - 330
Das Gerät muss direkt an einen Strom-
anschluss oder an einen unabhängi-
gen Stromkreis angeschlossen wer-
den.
ACHTUNG: Die Stromleiter (L) und
der Nullleiter (N) müssen an die ent-
sprechenden Klemmleisten ange-
schlossen werden, den Schaltplan
beachten und die Anschlüsse nicht
umkehren.
Es muss eine Vorrichtung, Hauptschal-
ter oder Stromdose, installiert wer-
den, über die die Stromzufuhr zum
Gerät komplett unterbunden werden
kann.
Um die Einheit vor Kurzschlüssen zu
schützen, ist ein allpoliger Schutz-
schalter 2A 250V (IG) mit einem Min-
destabstand der Kontaktöffnung von
3 mm in der Netzleitung zu montieren.
Bei Installationen mit 3-Phasen-Strom müs-
sen folgende Hinweise beachtet werden:
1. Bei Trennschaltern oder Magnetother-
misch-schutzschaltern 3P + N muss der
Auslösestrom mindestens 170% des
von der Gesamtlast der Gebläsekon-
vektoren in jeder Phase aufgenommen
Wertes entsprechen.
2.
Der Querschnitt des Nullleiters muss so
dimensioniert sein, dass ein Betriebsstrom
von 170% des von der Gesamtlast der
Gebläsekonvektoren in jeder Phase aufge-
nommenen Wertes berücksichtigt wird.
MERKMALE DER ANSCHLUSSKABEL
Verwenden Sie Kabel vom Typ H05V-K
oder N07V-K mit Isolierung 300/500 V,
die
in Rohr oder Führungsschiene einge-
schlossen sind.
Verwenden Sie ein Kabel mit einem Min-
destquerschnitt von 1mm
2
.
Außerhalb des Gebläsekonvektors müs-
sen alle Kabel im Rohr oder in der Füh-
rungsschiene eingeschlossen sein.
Die Kabel am Ausgang von Rohr oder
Führungsschiene müssen so verlegt
sein, dass sie keinen Zug- oder Korrosi-
onsbeanspruchungen ausgesetzt und
vor Fremdeinflüssen geschützt sind.
Litzenkabel dürfen nur mit Kabelschu-
hen verwendet werden. Stellen Sie
sicher, dass die Litzen der Drähte gut
eingesteckt sind.
Die Schaltpläne unterliegen einer stän-
digen Aktualisierung, es ist daher
absolut erforderlich, die der Maschine
beigepackten Schaltpläne heranzu-
ziehen.
Die Bedientafel darf nur dann an einer
Metallwand angebracht werden, wenn
diese dauerhaft geerdet ist.
Lesen Sie vor der Installation der Bedien-
tafel sorgfältig die Anleitung und konfi-
gurieren Sie bei Bedarf die Bedientafel.
Einige Bedienelemente erfordern die
Kombination mit Bestandteilen, die als
Zubehör geliefert werden. Überprüfen
Sie daher deren Verfügbarkeit.
ACHTUNG: Überprüfen Sie, ob das
Bedienelement der Ladung des Elektro-
motors standhält, ansonsten muss zwi-
schen dem Gebläsekonvektor und dem
Bedienelement eine SIT3-Schnittstelle
(Zubehör) zwischengeschaltet werden.
ACHTUNG: Die Geräte, die mit einem
Thermostat der Serie VMF ausgerüs-
tet sind, müssen mit einer Zubehör-
Schnittstelle VMF-SIT kombiniert wer-
den.
Bei der Zuordnung der Bedienelemen-
te muss der entsprechende Schaltplan
beachtet werden.
Wenn vorhanden, das Ventil und die
Sonde an den im Schaltplan angege-
benen Stellen an die Klemmleiste
anschließen. Bei den Installationen mit
Dreiwegeventil muss die Sonde für die
Mindesttemperatur des Wassers aus
seinem Sitz im Wärmetauscher an die
Druckleitung vor dem Ventil versetzt
werden.
Wenn es nötig sein sollte, die höchsten
Drehzahlen des Motors zu verwenden,
die Anschlüsse an der Klemmleiste am
Elektromotor verändern. Beachten Sie
bitte den Schaltplan.
ACHTUNG: Prüfen Sie, ob die Ins-
tallation richtig ausgeführt wurde.
Beachten Sie die in den Handbüchern
zu den Bedientafeln angegebenen
Prüfverfahren.

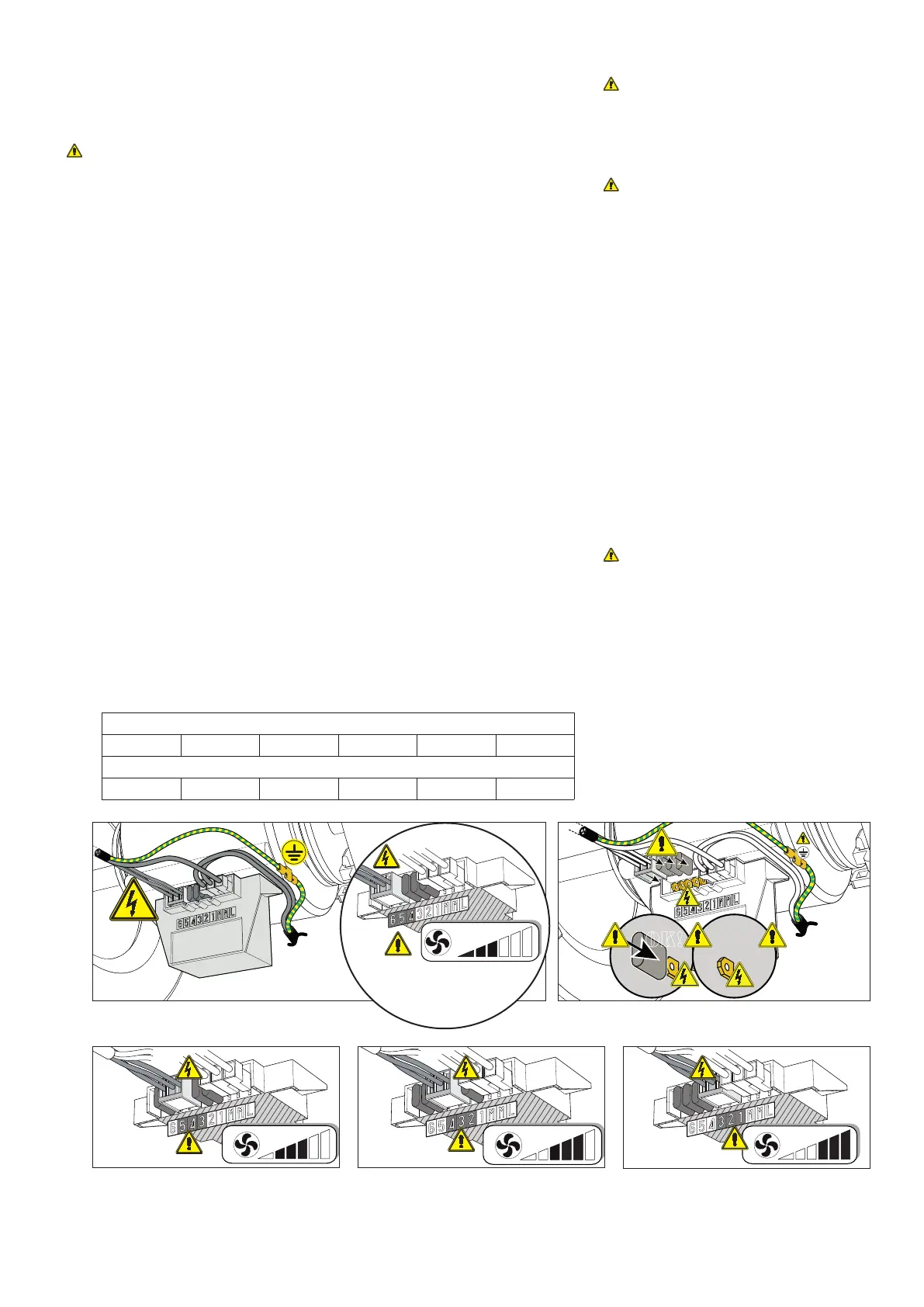

ELEKTRISCHE ANSCHLÜSSE
LowHigh
LowHigh
LowHigh
LowHigh
VES 0 - 1 - 2
V1 V2 V3 V4 V5 V6
L6 L5 L4 L3 L2 L1
Velocità - Speed - Vitesse- Geschwindigkeit-Velocidad
Collegamento Motore - Connection to Motor - Connexion à moteur- Verbindung zum Motor - Conexión a Motor
VES 3
V1 V2 V3 V4 V5 V6 V7
L7 L6 L5 L4 L3 L2 L1
Velocità - Speed - Vitesse- Geschwindigkeit-Velocidad
Collegamento Motore - Connection to Motor - Connexion à moteur- Verbindung zum Motor - Conexión a Motor
NO!
NON!
NEIN!
OK!
