Instalación 2 tubos sin sonda de agua
SW Sonda temperatura del agua
VC/F Válvula (Calentamiento / Enfriamiento)
VC Válvula (Calentamiento)
SA Sonda temperatura ambiente
C/F Batería (Calentamiento / Enfriamiento)
C Batería (Calentamiento)
EJEMPLOS DE INSTALACIÓN
Instalación 2 tubos con sonda de agua
Instalación 4 tubos sin sonda de agua Instalación 4 tubos con sonda de agua
Leyenda:

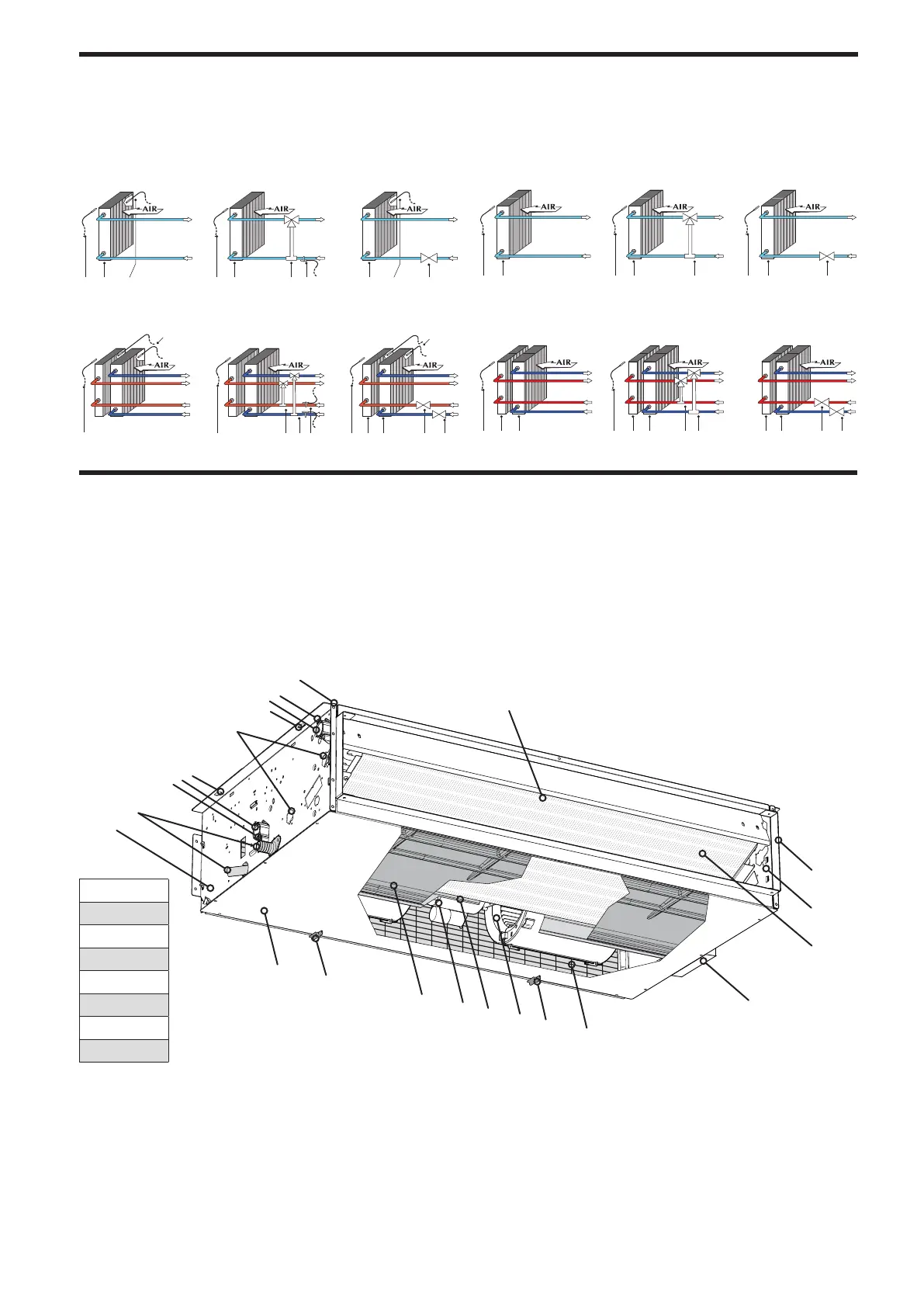

COMPONENTES PRINCIPALES
1 Suministro de aire
2 Marco (estructura)
3 Respiraderos en la batería
4 Conexiones hidráulicas (salida del agua)
5 Anillos de fijación
6 Preparado para batería sólo calor
7 Conexiones hidráulicas (entrada de
agua)
8 Descargas agua en la batería
9 Descarga de condensación
10
Lateral izquierdo (estructura de
sustentación)
11 Panel de cierre
12 Sin filtro
13 Cubeta de recolección de la
condensación
14 Motor eléctrico
15 Caja eléctrica del motor eléctrico
16 Ventilador centrífugo
17 Filtro del aire (aspiración)
18 Caja conexiones eléctricas
19 Batería de intercambio térmico
20
Lateral derecho (estructura de
sustentación)
21 Brida de ventilación del aire
VES 030
VES 040
VES 130
VES 140
VES 230
VES 240
VES 330
VES 340
2
3
1
4
6
17
13
11
14
15
16
10
11
5
7
8
9
18
19
12
5
20
21
