BEFORE
YOU BEGIN
10
INTRODUCTION
IMPORTANT
PRECAUTIONS
ASSEMBLY
BEFORE
YOU BEGIN
ASCENT TRAINER
OPERATION
LIMITED
WARRANTY
TROUBLESHOOTING
& MAINTENANCE
CONDITIONING
GUIDELINES
BEFORE
YOU BEGIN
ASSEMBLY
11
INTRODUCTION
IMPORTANT
PRECAUTIONS
ASCENT TRAINER
OPERATION
CONDITIONING
GUIDELINES
TROUBLESHOOTING
& MAINTENANCE
LIMITED
WARRANTY
BOLTS (H)
BOLTS (H)
BOLT (C)
WASHERS (I)
BOLT (C)
WASHER (I)
MAIN FRAME
RIGHT UPPER
HANDLEBAR
LEFT UPPER
HANDLEBAR
REAR MAST COVER
HANDLEBAR SHAFT
WAVY WASHER (J)
LEFT LOWER
HANDLEBAR
RIGHT LOWER
HANDLEBAR
BOLT (H)
20 mm
Qty: 8
BOLT (J)
20 mm
Qty: 8
WASHER (I)
34 mm
Qty: 2
BOLT (C)
16 mm
Qty: 2
WASHER (L)
25 mm
Qty: 8
BOLT (K)
16 mm
Qty: 2
WAVY WASHER (J)
23 mm
Qty: 2
HARDWARE BAG 4 CONTENTS:

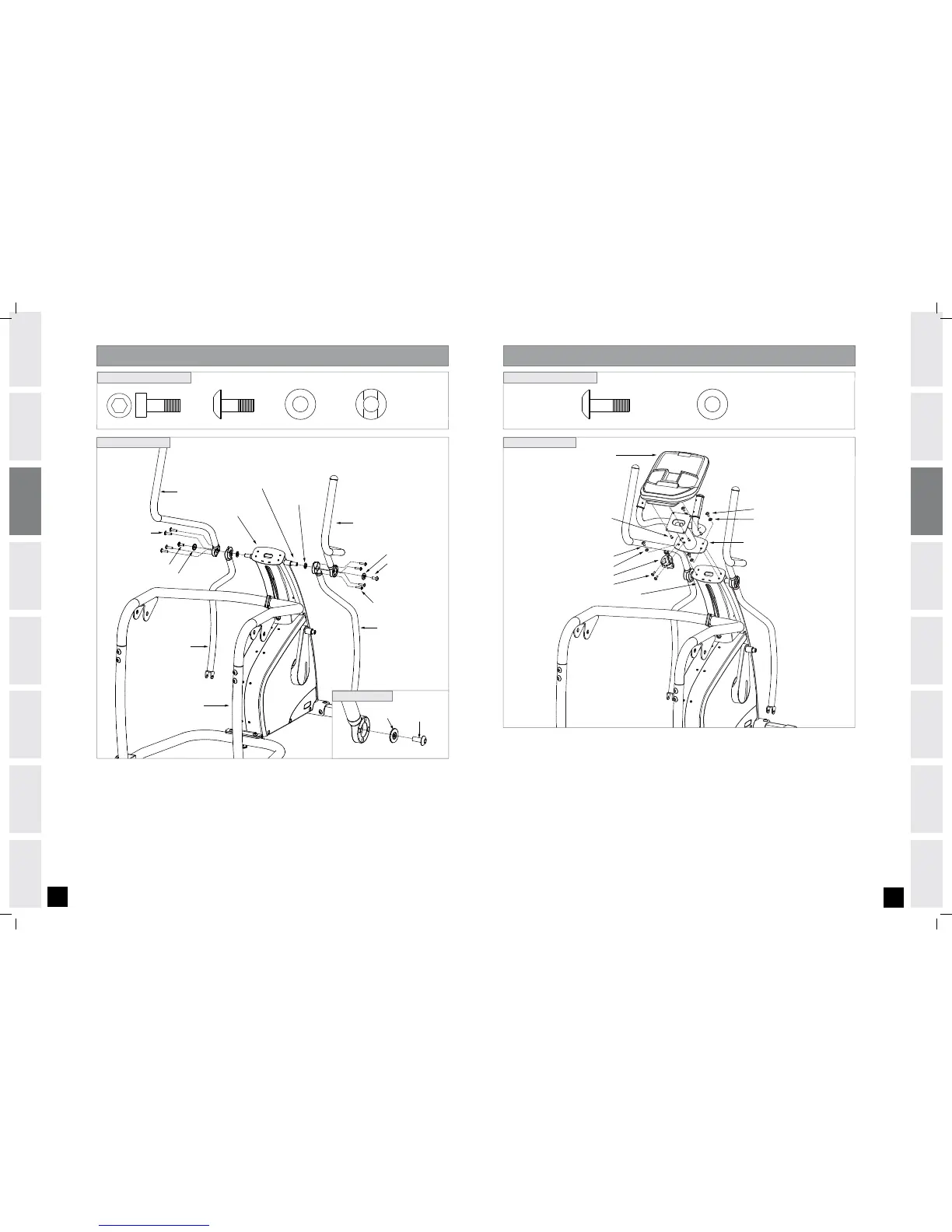

ASSEMBLY STEP 4:
Open HARDWARE BAG 4.
Slide 1 WAVY WASHER (J) onto each HANDLEBAR SHAFT.
Slide the LEFT LOWER HANDLEBAR onto the HANDLEBAR SHAFT. Be sure the LEFT LOWER HANDLEBAR is
positioned the same as shown in the diagram.
Slide the LEFT UPPER HANDLEBAR onto the HANDLEBAR SHAFT. Using 4 BOLTS (H) connect the UPPER and
LOWER HANDLEBAR as shown in the diagram. Do not tighten any bolts until all 4 are started.
Secure the handlebar assembly using 1 WASHER (I) and 1 BOLT (C).
Repeat STEPS C-E on the opposite side.
NOTE: Be sure to attach WASHER (I) as shown in STEP E DIAGRAM.
A
B
C
D
E
F
ASSEM B LY S T E P 4
PRE-ATTACHED BOLTS
WASHER (L)
BOLTS (C)
PRE-ATTACHED BOLTS
WATER BOTTLE HOLDER
WASHER (L)
BOLTS (C)
CONSOLE MAST
MAIN FRAME BRACKET
CONSOLE
BOLT (C)
16 mm
Qty: 4
BOLT (M)
20 mm
Qty: 4
WASHER (L)
18 mm
Qty: 4
WASHER (O)
34 mm
Qty: 4
BOLT (N)
12 mm
Qty: 6
HARDWARE BAG 5 CONTENTS:
ASSEMBLY STEP 5:
Open HARDWARE BAG 5.
Run wires from MAIN FRAME BRACKET through the CONSOLE MAST.
Attach CONSOLE MAST to the MAIN FRAME BRACKET using 4 BOLTS (C) and 4 WASHERS (L).
Attach wires to back of CONSOLE.
NOTE: Do not pinch wires.
Attach CONSOLE to the CONSOLE MAST using 4 PRE-ATTACHED BOLTS.
Attach WATER BOTTLE HOLDER to CONSOLE MAST using 2 PRE-ATTACHED BOLTS.
A
B
C
D
E
F
ASSEM B LY S T E P 5
BOLTS (H)
BOLTS (H)
BOLT (C)
WASHER (I)
BOLT (C)
WASHER (I)
MAIN FRAME
RIGHT UPPER
HANDLEBAR
LEFT UPPER
HANDLEBAR
REAR MAST COVER
HANDLEBAR SHAFT
WAVY WASHER (J)
LEFT LOWER
HANDLEBAR
RIGHT LOWER
HANDLEBAR
BOLT (C)
WASHER (I)
STEP E DIAGRAM
18.0 AXT Rev.2.4.indd 10-11 9/24/08 1:41:57 PM
