4.3 BRANCHEMENTS
Attention! Un appareil paut accepter uniquement une entrée et une sortie.
Branchement du cable 3 pins inclus de la BEAM-2RX:
Pin 1, pour la masse, la pin 2 branchée au negative du signal, la pin 3 branchée au positif du signal DMX.
Il faut utiliser un cable DMX512 professionnel blindé à paire torsadée, les cables haut-parleur standart ne
sont pas fiables pour la transmission des données sur de longue distances, un cable 24AWG est adapté à la
transmission du signal sur une longueur de 300m, au dela il faudra utiliser un amplificateur DMX .
Ne brancher pas 2 liaisons sur une seul sortie, dans ce cas utilisez un splitter DMX, l’entrée sera branchée sur
la console et les différents appareils aux sorties du splitter DMX.

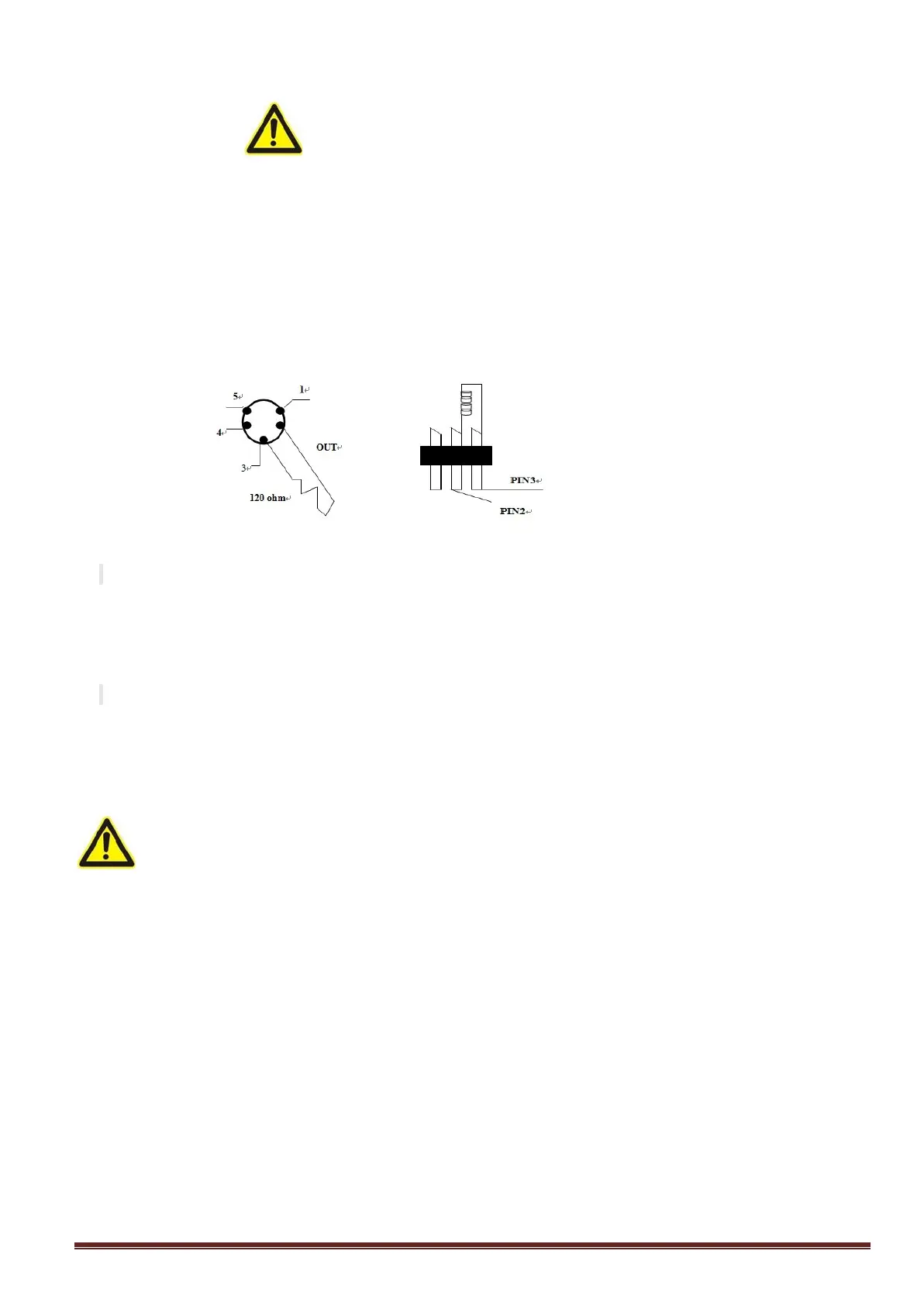

Ci-dessous comment brancher une résistance de fin sur le dernier appareil ou utiliser un bouchon DMX:
5- ALIMENTATION
5.1 TENSION, PUISSANCE, SPECIFICATIONS DU FUSIBLE
Tension d’alimentation: 110~240V – 50/60Hz
Consammation totale: 350W
Fusible: 6A / 250V - 5x20mm
5.2 PROTECTION ELECTRIQUE
Cet appareil doit être utilisé exclusivement par des professionels. Assurez vous que la tension
d’alimentation correspond bien à celle de l’appareil et que qu’elle est équipée de tous les sytèmes de
protection et de sécurité.
ATTENTION!
D’origine l’appareil est fourni avec un cable d’alimentation 3 plots aux normes en vigueur.
Si le cable de la lampe est endommagé, son remplacement doit être fait par un personne qualifiée.
Si vous avez des questions, contactez votre revendeur ou un professionnel.
