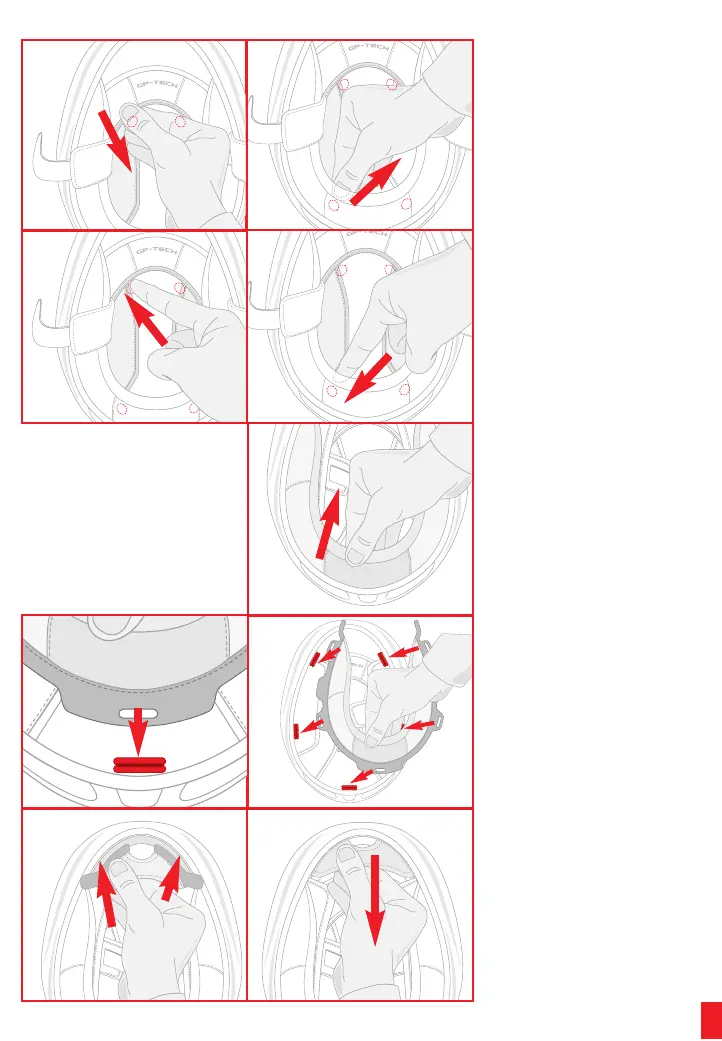

3.2) Montaje/Desmontaje alcol-
chado superior
Para quitar el acolchado superior,
desenganchar los 2 botones auto-
máticos posicionados en la zona an-
terior (1) y los 2 en la zona posterior
del casco (2) y quitarlo del casco.
NOTA Quitar el acolchado supe-
rior sólo DESPUÉS de haber des-
enganchado todos los botones
automáticos de sujeción para evi-
tar dañar los mismos botones y
descoser las partes de tejido.
Para montar el acolchado superior,
introducirlo dentro del casco y suje-
tarlo enganchando los 2 botones
posteriores y los 2 botones anterio-
res.
3.3) Montaje/Desmontaje Para-
nuca
Para quitar el Paranuca, sujetar y ti-
rarlo en la dirección de la flecha.
3.4) Montaje/Desmontaje pro-
tección contra el viento bajo la
barbilla
Para instalar la protección de tejido,
introducir la banda de plástico en el
espacio entre la calota externa y la
mentonera de EPS.
Para montar el paranuca, introducir
primero la banda posterior centran-
do correctamente el paranuca (1) y
luego introducir las dos bandas late-
rales plásticas entre calota externa y
acolchados laterales de EPS (2).
Para quitar la protección, extraerla
tirando en el sentido de la flecha.
1
2
1
CLICK !
CLICK !
CLICK !
CLICK !
