6. Preparation of Fogger
for Use:
The fogger comes packed in a
cardboard box, check it is in
undamaged condition after
removing it from the box. It is only
for packing purpose that fog tube is
not fitted.
To avoid overheating the
fogger, start the fogger
ONLY after fog tube

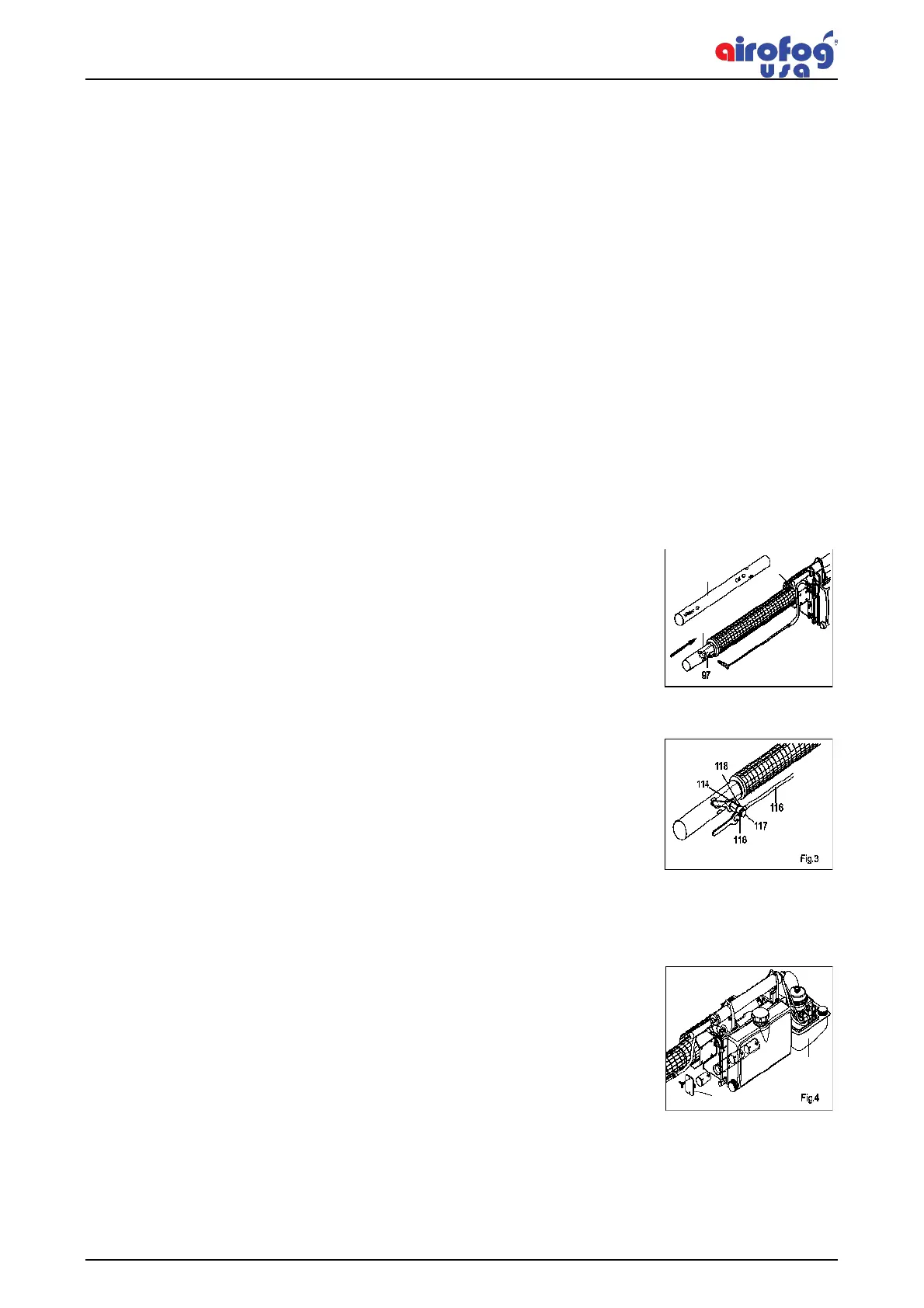

(108/109) is fitted (Fig. 2&3)
with the resonator. The fog
tube is reversible according
to whether you will use oil or
water mixtures.
To install the fog tube:
6. Vorbereitung des Nebelgeräts
für den Einsatz:
Das Nebelgerät wird in einem
Karton geliefert. Packen Sie das
Gerät aus, und überzeugen Sie sich
von seiner Unversehrtheit. Das
Nebelrohr wurde aus
verpackungstechnischen Gründen
nicht vormontiert.
Damit das Nebelgerät nicht
überhitzt, darf es ERST gestartet
werden,wenn das Nebelrohr
(108/109) am Resonator montiert
wurde (Abb. 2 und 3). Das
Nebelrohr ist umkehrbar in
Abhängigkeit davon, ob Sie Öl- oder
Wassermischungen einsetzen.
So montieren Sie das Nebelrohr:
1) Nebelrohr (108) aus dem Kühlmantel
(100) ziehen und zugehörigen
Anschluss wählen (Öl oder Wasser).
Nebelrohr wieder in den Kühlmantel
schieben,bis sich die gewählte
Öffnung des Rohrs über dem Gewinde
im Resonator (97) befindet.
(Abb. 2)
2) Nebellösungsstutzen (114) von Hand
aufschrauben. Anschließend
Lösungsdosierdüse (117) mit
Lösungsrohr (116) und
Kupferdichtungen (118) an den
Lösungsstutzen (114) anschließen.
Es müssen zwei Schlüssel verwendet
werden, und der zweite Schlüssel
muss am Sechskant des
Lösungsstutzens gegengehalten
werden (Abb. 3)
3) Batterien gemäß Abbildung einlegen.
Der Pluspol befindet sich vor dem
Benzinbehälter (10) und der Minuspol
an der Batterieabdeckung (71)
(Abb. 4)
Eine bessere Leistung erzielen
Sie mit alkalischen Batterien.
1) Pull out the fog tube (108) from
the cooling jacket (100), select
appropriate connection (oil base
or water base) and push back
the fog tube into the cooling
jacket, allowing the tube hole to
align with the resonator (97)
thread. (Fig. 2)
2) After screwing in the fog solution
socket (114) by hand, join the
solution dosage nozzle (117) to
solution tube (116) together with
copper gaskets (118) to the
solution socket (114). It is
necessary to use two spanners
and counter hold the second
spanner at the hexagon of the
solution socket. (Fig. 3)
3) Insert batteries as per diagram.
The positive pole is situated in
front of the fuel tank (10) and the
negative pole on the battery
cover (71). (Fig. 4)
For better performance, use
☞ ☞
Alkaline batteries.
