6
Instructions d'Installation

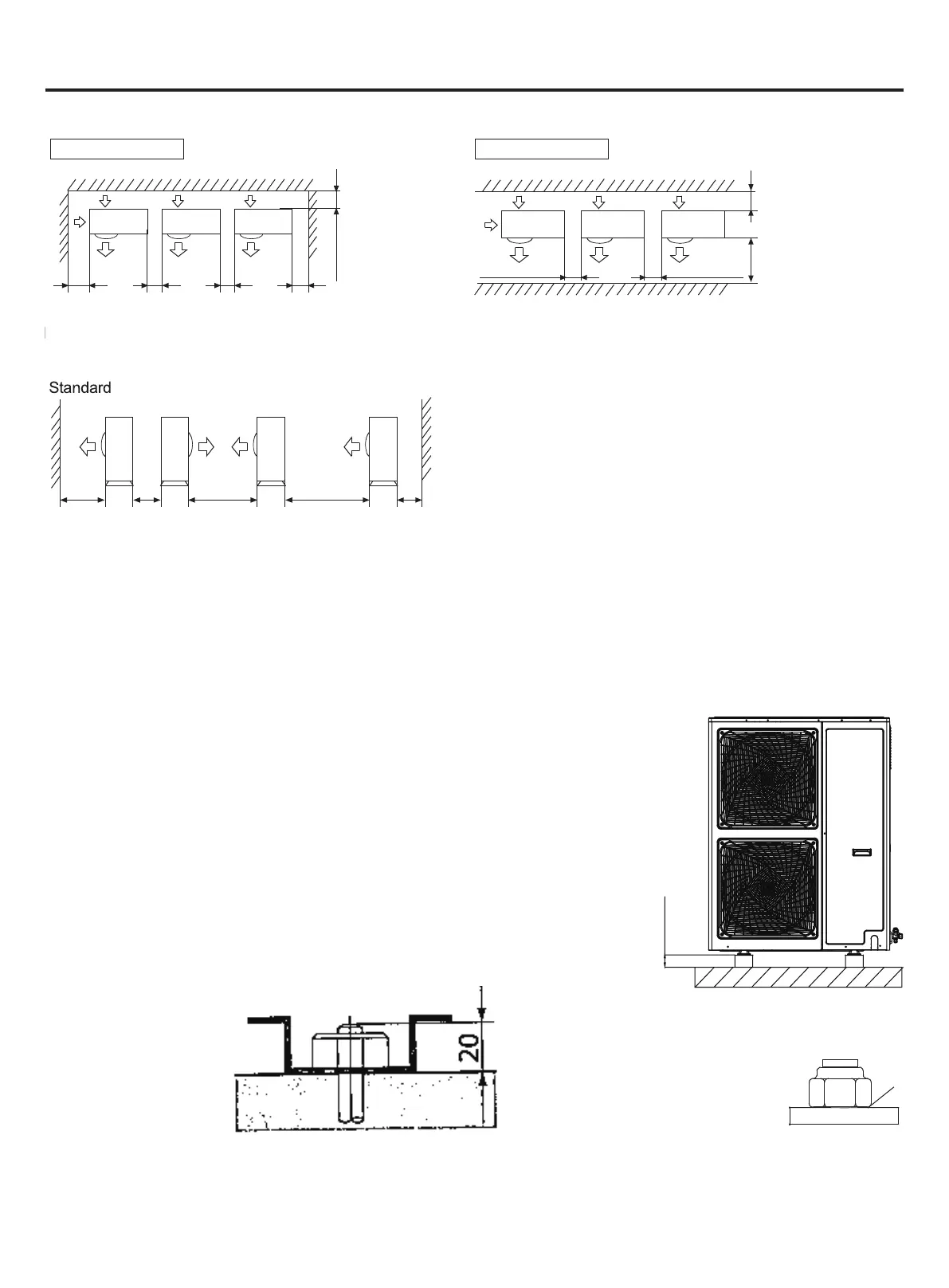

(2) Installation de multi-unités (unité : mm)
(3) Installation de multi-unités en avant et en arrière (unité : mm)
Les surfaces supérieure et des deux côtés doivent être exposées à
l’espace ouvert, et les barrières sur au moins un côté du front et en
arrière doivent être plus basses que l’unité extérieure.
• Les espaces du service d’installation présentés dans les illustrations sont basés sur la température d’entrée d’air de 95°F(35°C)(DB)
pour l'opération de refroidissement. Dans les régions où la température d’entrée d’air dépasse généralement 95°F(35°C)(DB), ou
si la charge thermique des unités extérieures devrait régulièrement dépasser la capacité maximale d’opération, il faut réserver un
espace plus large que celui indiqué sur le côté d’entrée d’air des unités.
• En ce qui concerne l'espace de sortie d'air requis, positionner les unités en tenant compte de l'espace requis pour le bon
fonctionnement du tuyau de réfrigérant sur place. Consulter le distributeur si les conditions de service ne se conforment pas à celles
dans les dessins.
NOTICE
Si les orices de drainage de l’unité extérieure sont couvert par une base de montage ou par la
surface de plancher, élever l’unité dans le but de fournit un espace libre de plus de 130mm sous l’unité
extérieure.
Travail de fondation
• Vérier la longueur et le niveau du sol d’installation pour qu’il ne présente pas la
vibration ou le bruit après l’installation.
• Fixer l’unité de manière sûre en utilisant les boulons de fondation selon le dessin de
fondation dans la gure.
• Il est préférable de serrer dans la fondation les boulons jusqu’à ce que leur longueur est
de 20mm à partir de la surface de fondation.
• Comme illustré dans la gure, xer l’unité extérieure aux boulons de la fondation en utilisant les écrous avec rondelles en résine (1).
1
(4) Précautions sur installation
• s'il n’est pas nécessaire d’installer la machine extérieure dans l’espace ouvert du bâtiment ou de la clôture, les deux moyens suivants
peuvent être utilisés pour éviter l’inversion du ventilateur ou l’endommagement causé par le grand vent.
Au-dessus de 200
Au-dessus de 200Au-dessus de 1000
Au-dessus
150
Au-dessus
300
Au-dessus
300
Au-dessus
300
Au-dessus
300
Au-dessus
200
Au-dessus de 300
Au-dessus
1000
Au-dessus
1500
Au-dessus
2000
Au-dessus de 300
˃130mm
Avant et arrièreArrière et côté
La hauteur de barrière est inférieure à celle de l'unité extérieure
