14

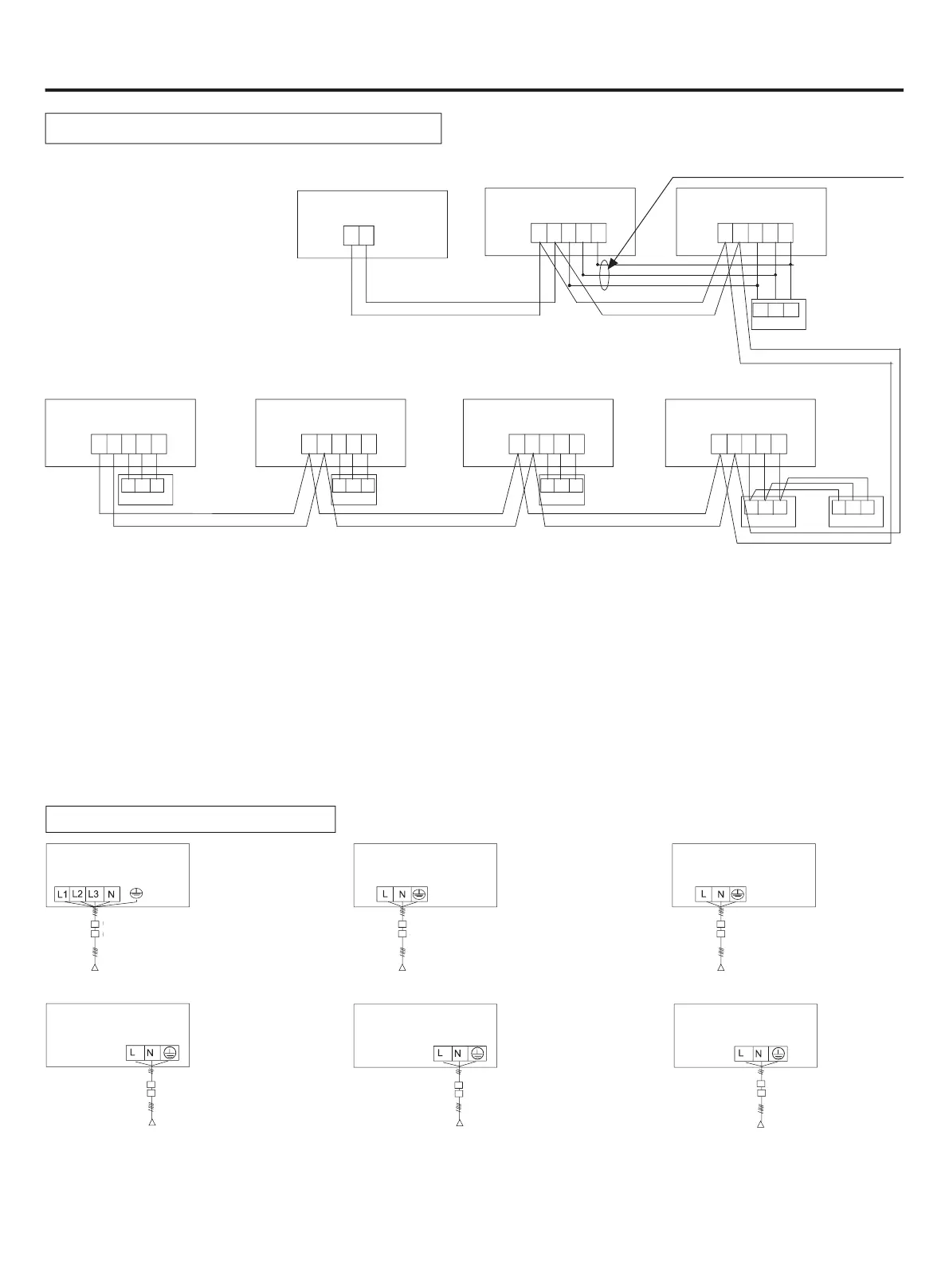

Abbildung der Kommunikationsverkabelung
Die Außen- und die Innen-Einheit sind über 2 unpolare Kabel parallel geschaltet.
Drei Verdrahtungsmethoden zwischen verdrahteter Steuerung und Inneneinheit:
A. 1 bis Multi (Gruppensteuerung): Eine verkabelte Steuerung steuert 2 bis 16 Innenbereiche, wie in der obigen Abbildung
gezeigt. Innenbereich 1 bis 2: Innenbereich 2 ist eine verkabelte Steuerungs-Master-Einheit, die anderen sind verkabelte
Steuerungs-Slave-Einheiten. Der verkabelte Controller und der Master-Innenraum (direkt mit dem verkabelten Controller
verbunden) sind über 3 polare Drähte verbunden. Der andere Innenbereich und der Master-Innenbereich sind mit 2 oder
3 Poldrähten verbunden, AC-Innenbereich mit „B“ „C“ -Polar-Drähten und DC-Innenbereich mit „A“ „B“ „C“ -Polar-Drähten *.
B. 1 zu 1 (ein verdrahteter Regler steuert einen Innenraum): Wie in der obigen Abbildung gezeigt, sind Innen 3 ~ Innen 4,
Innen und Kabel-Controller durch 3 polare Drähte verbunden.
C. 2 zu 1 (zwei verdrahtete Controller steuern einen Innenraum): wie in der obigen Abbildung gezeigt, Innenraum 6. Einer
der verdrahteten Regler kann als Master-Regler und der andere als Slave-Regler eingestellt werden. Master / Slave-
Kabelsteuerung und Master / Indoor sind über 3 polare Kabel verbunden.
Wenn der Innenraum über die Fernbedienung gesteuert wird, beziehen Sie sich auf die Tabelle „Verdrahtete Master-
Steuereinheit / Verdrahtete Slave-Steuereinheit / Fernbedienung“. A, B, C am Signalklemmenblock müssen nicht
verdrahtet und die verdrahtete Steuerung nicht angeschlossen werden.
Elektrische Verkabelung und die Anwendung
Außen
Innen 1
Innen 3 Innen 4 Innen 5 Innen 6
Innen 2
Kommunikationskabel mit Polarität
*
P Q A B C
P Q A B C
P Q A B C P Q A B C P Q A B C
P Q A B C
A B C
A B C
A B C
A B C
A B C
Verkabelung
Controller
A B C
P Q
Verkabelung
Controller
Verkabelung
Controller
Verkabelung
Controller
Verkabelung
Controller
Verkabelung
Controller
Abbildung der Stromverkabelung
Die Außen- und die Innen-Einheiten nutzen ihre individuelle Stromquelle. In Innenräumen verwenden alle eine
Stromquelle. Der Fehlerstromschutzschalter und der Überstromschutzschalter müssen installiert werden, da sonst ein
elektrischer Schlag auftritt.
Energiequelle: 3N~, 380-400V, 50/60Hz
Außen
Energiequelle: 1PH, 220-230V~, 50Hz
Innenraum 1
(Wandgerät)
Energiequelle: 1PH, 220-230V~, 50Hz
Innenraum 2
(Wandgerät)
Energiequelle: 1PH, 220-230V~, 50Hz
Innenraum 3
(nicht an der Wand
montierte Einheit)
Energiequelle: 1PH, 220-230V~, 50/60Hz Energiequelle: 1PH, 220-230V~, 50Hz
Außen
Erdschlussunterbrecher
Leistungsschalter
Erdschlussunterbrecher
Leistungsschalter
Erdschlussunterbrecher
Leistungsschalter
Erdschlussunterbrecher
Leistungsschalter
Erdschlussunterbrecher
Leistungsschalter
Erdschlussunterbrecher
Leistungsschalter
AWAU-YCV150-180-H13
Außen
AWAU-YCV150-H11
AWAU-YCV080-H11
