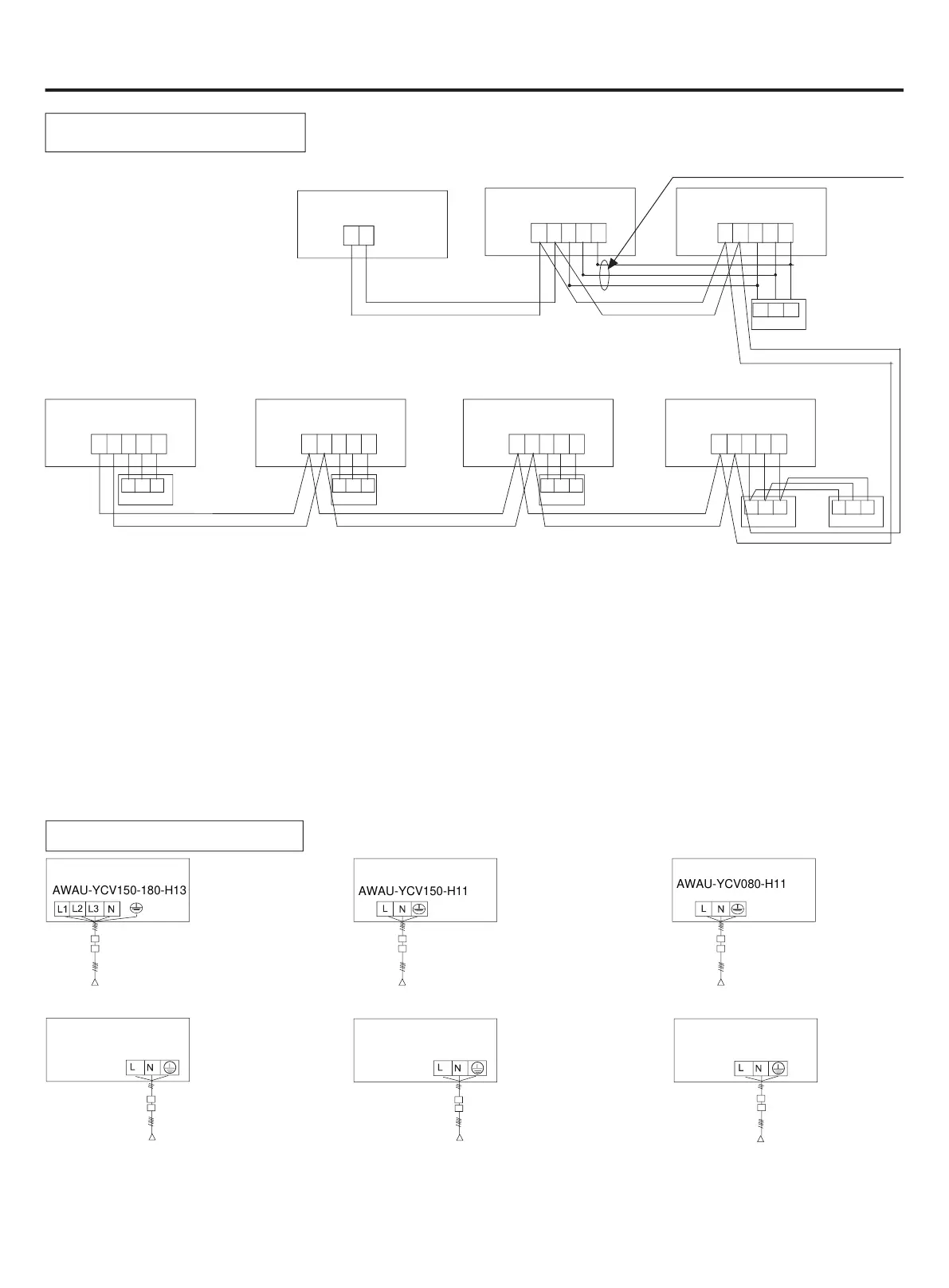

Figure de câblage de communication

L’unité extérieure et toutes les unités intérieures sont connectées en parallèle par 2 ls non polaires.

Trois méthodes de câblage entre le contrôleur câblé et l'unité intérieure :

A. 1 à multi (contrôle de mise à la terre) : un contrôleur câblé contrôle 2-16 intérieurs, comme illustré dans la gure ci-dessus, intérieur

1-intérieur 2 : intérieur 2 est unité principale de contrôle câblé, les autres sont les unités esclaves de contrôle câblé. Le contrôleur

câblé et l’unité intérieure principale (directement connectée au contrôleur câblé) sont connectés par 3 câbles polaires ; les autres

unités intérieures et l’unité intérieure principale sont connectées par 2 ou 3 câbles polaires, AC intérieurs câblés « B » « C » câbles

polaires, DC intérieurs câblés « A » « B » « C » câbles polaires*.

B. 1 à 1 (un contrôleur câblé contrôle une unité intérieure) : comme illustré dans la gure ci-dessus, l’intérieur 3- l’intérieur 4, l’intérieur

et le contrôleur câblé sont connectés par 3 câbles polaires

C. 2 à 1 (deux contrôleurs câblés contrôlent une unité intérieure) : comme illustré dans la gure ci-dessus, intérieur 6. L'un ou l'autre

des contrôleurs câblés peut être conguré comme le contrôleur câblé principal lorsque l’autre est conguré comme le contrôleur

câblé esclave. Les contrôleurs câblé principal / esclave, et les unités principale / intérieure sont connectés par 3 câbles polaires.

Si l’intérieur est contrôlé par le contrôleur à distance, faire référence au « tableau de l’unité principale de contrôleur câblé / unité

esclave de contrôleur câblé / unité de contrôle à distance ». A, B, C sur le bornier de signalisation n'ont pas besoin de ls et ne

connectent pas le contrôleur câblé.

Câblage électrique et application

Extérieur

Intérieur 1

Intérieur 3 Intérieur 4 Intérieur 5 Intérieur 6

Intérieur 2

Câble de communication avec polarité

P Q A B C

P Q A B C P Q A B C P Q A B C

P Q A B C

A B C

Contrôleur

câblé

A B C

P Q

Contrôleur

câblé

Contrôleur

câblé

Contrôleur

câblé

Contrôleur

câblé

Contrôleur

câblé

Figure de câblage d'alimentation

L’unité intérieure et l'unité extérieure utilisent leur propre source d'alimentation. Toutes les unités intérieures partagent une source

d'alimentation. Il est obligé d'installer le disjoncteur de fuite et le disjoncteur de surintensité, sinon, le choc électrique peut se produire.

Source d’alimentation : 3N~, 380-400V, 50/60Hz

Extérieur

source d’alimentation : 1PH, 220-230V-, 50Hz

intérieur 1

(unité murale)

source d’alimentation : 1PH, 220-230V-, 50Hz

Intérieur 2

(unité murale)

source d’alimentation : 1PH, 220-230V-, 50Hz

Intérieur 3

(sans unité murale)

source d’alimentation : 1PH, 220-230V~, 50/60Hz

source d’alimentation : 1PH, 220-230V-, 50Hz

extérieur
