12
B. Test de fuite
C. Évacuation
1. L’unité extérieure a été soumise au test de fuite dans l’usine. Après la connexion du tuyau de distribution, effectuer le test de fuite à
partir de l’extérieur pour vérier la valve et l’intérieur. De plus, lors du test, les valves doivent être fermées.

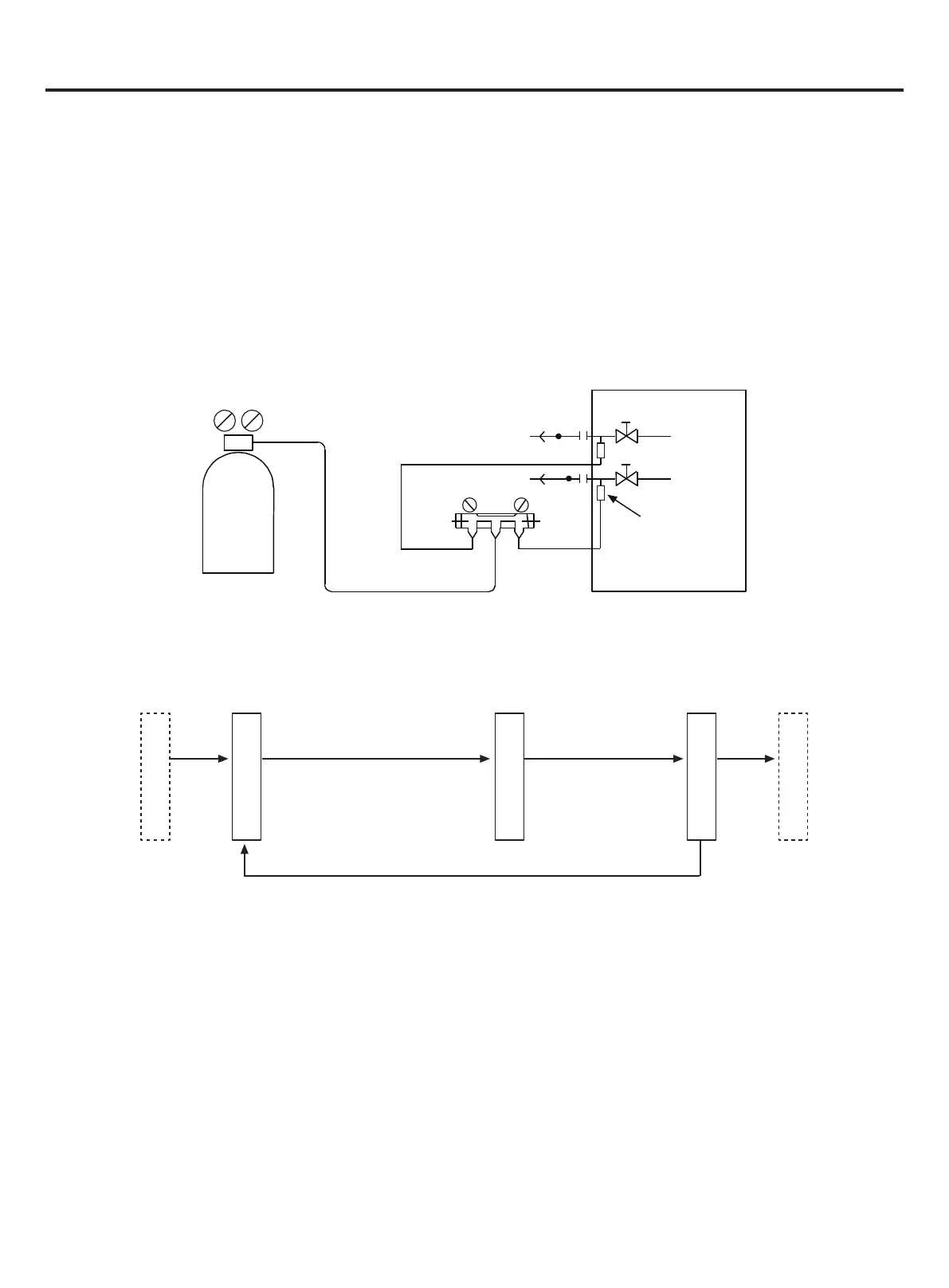

2. Faire référence à la gure suivante pour charger l’azote dans l’unité avant d’effectuer le test. Ne jamais utiliser le chlore, l’oxygène et
le gaz inammable dans le test de fuite. Appliquer de la pression sur le tuyau de gaz et sur le tuyau de liquide.
3. Appliquer de la pression pas à pas jusqu’à la pression cible.
a. Appliquer de la pression jusqu’à 0,5MPa pendant plus de 5 minutes, conrmer si la pression s’abaisse.
b. Appliquer de la pression jusqu’à 1,5MPa pendant plus de 5 minutes, conrmer si la pression s’abaisse.
c. Appliquer de la pression jusqu’à la pression cible (4,0MPa), enregistrer la température et la pression.
d. Le laisser à 4,0MPa pendant plus d'une journée, si la pression ne baisse pas, le test est réussi. En même temps, si la température
change de 1 degré, la pression changera de 0,01MPa. Corriger la pression.
e. Après la conrmation de a-d, il existe une fuite si la pression s’abaisse. Vérier la position de brasage, la position évasée en
appliquant de savon. Modier le point de fuite et effectuer un autre test.
4. Après le test de fuite, il est obligé d’exécuter l’évacuation.
Évacuer à la valve de contrôle de la valve d’arrêt de liquide et tous les deux côtés de la valve d’arrêt de gaz.
L’unité est avec R410A, donc, il faut faire attention aux points suivants :
Pour empêcher l’entrée de l’huile différente dans le tuyau, veuillez utiliser l’outil spécial de R410A, en particulier le collecteur de jauge
et le tuyau de chargement.
Pour prévenir l’huile de compresseur d’entrer dans le cycle de réfrigérant, veuillez utiliser l’adaptateur anti-contre-courant.
Procédure d’opération :
Test de fuite réussi
Le laisser pendant plus
d’une heure, l'indicateur
de vide ne s’élève pas.
Une fois à -101KPa ou moins
(moins de -755mmHg), faire
fonctionner la pompe à vide
pendant plus d’une heure de
manière continue.
Charger le réfrigérant
L’évacuation commence
Vérier le vide
L’évacuation termine
Si l’indicateur de vide s’élève, il existe l’eau ou la fuite dans le système,
il faut le vérier et modier, puis effectuer un nouveau test.
Instructions d'Installation
Azote
Poignée
haute
Collecteur de jauge
Haute
À l’intérieur
Valve anti-retour
Tuyau de gaz
Tuyau de gaz
Trou de visite
Extérieur
Basse
Poignée
basse
D. Vérication de l’opération de la valve
Méthode d’ouverture / fermeture :
Enlever le bouchon de valve.
Tourner la valve d’arrêt de liquide et la valve d’arrêt de gaz avec une clé hexagonale jusqu’à ce qu’il s’arrête. La valve sera
endommagée si celle-ci est ouverte fortement.
Serrer le bouchon de valve.
