Installationsanleitung

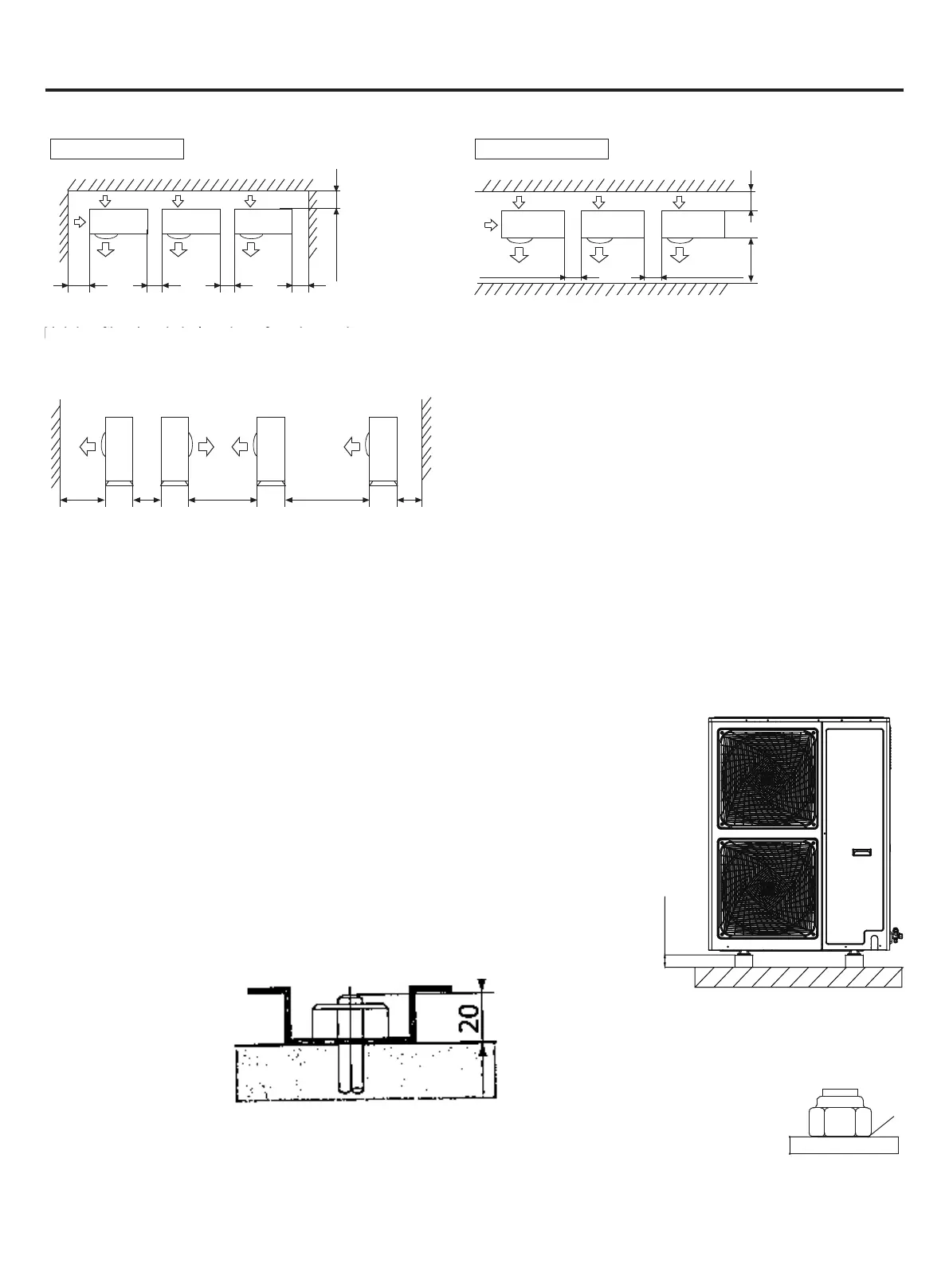

(2) Installation mit mehreren Einheiten (Einheit: mm)
(3) Installation mit mehreren Einheiten vorne und hinten (Einheit: mm)
Die obere und die beiden Seiten müssen im offenen
Bereich freigelegt sein. Der Zaun an mindestens einer
Seite der Vorder- und Rückseite muss niedriger sein als
das Außengerät.
• Die in den Abbildungen gezeigten Installationsräume basieren auf einer Lufteintrittstemperatur von 95°F(35°C)(DB)
für den COOL-Betrieb. In Regionen, in denen die Lufteintrittstemperatur regelmäßig 95°F(35°C)(DB) überschreitet
oder die Wärmebelastung von Außengeräten die maximale Betriebsleistung voraussichtlich regelmäßig überschreitet,
reservieren Sie einen größeren Raum als den am Lufteintritt angegebenen Seite der Einheiten.
• Bezüglich des erforderlichen Luftaustrittsraums positionieren Sie die Einheiten unter Berücksichtigung des Raums,
der auch für die Kältemittelleitungsarbeiten vor Ort erforderlich ist. Wenden Sie sich an Ihren Händler, wenn die
Arbeitsbedingungen nicht mit denen in den Zeichnungen übereinstimmen.
HINWEIS
Wenn die Abussöffnungen des Außengeräts von einer Montagebasis oder einer
Bodenäche bedeckt sind, heben Sie das Gerät an, um einen Freiraum von mehr als
130mm unter dem Außengerät zu gewährleisten.
Grundlagenarbeit
• Prüfen Sie die Stärke und Höhe des Installationsgrundes, damit das Gerät
nach der Installation keine Betriebsvibrationen oder -geräusche verursacht.
• Befestigen Sie das Gerät gemäß der Fundamentzeichnung in der Abbildung
mit den Fundamentschrauben.
• Schrauben Sie die Fundamentschrauben am besten so weit ein, bis sie 20 mm
von der Fundamentoberäche entfernt sind.
• Befestigen Sie das Außengerät mit Muttern und Unterlegscheiben (1) an den Fundamentschrauben,
wie in der Abbildung gezeigt.
1
(4) Vorsichtsmaßnahmen bei der Installation
• Wenn die Außenmaschine nicht im freien Raum des Gebäudes oder des Gehäuses installiert werden
muss, können die folgenden beiden Methoden verwendet werden, um die Umkehrung des Lüfters oder Schäden durch
starken Wind zu vermeiden.
Über 200
Über 200Über 1000
Über
150
Über
300
Über
300
Über
300
Über
300
Über
200
Über 300
Über
1000
Über
1500
Über
2000
Über 300
˃130mm
Rücken und Seite
Vorder- und Rückseite
Höhe der Barrieren liegt unter der Höhe des Außengerätes
Standard
