4 Installazione unità interna
Interno Esterno
Parete

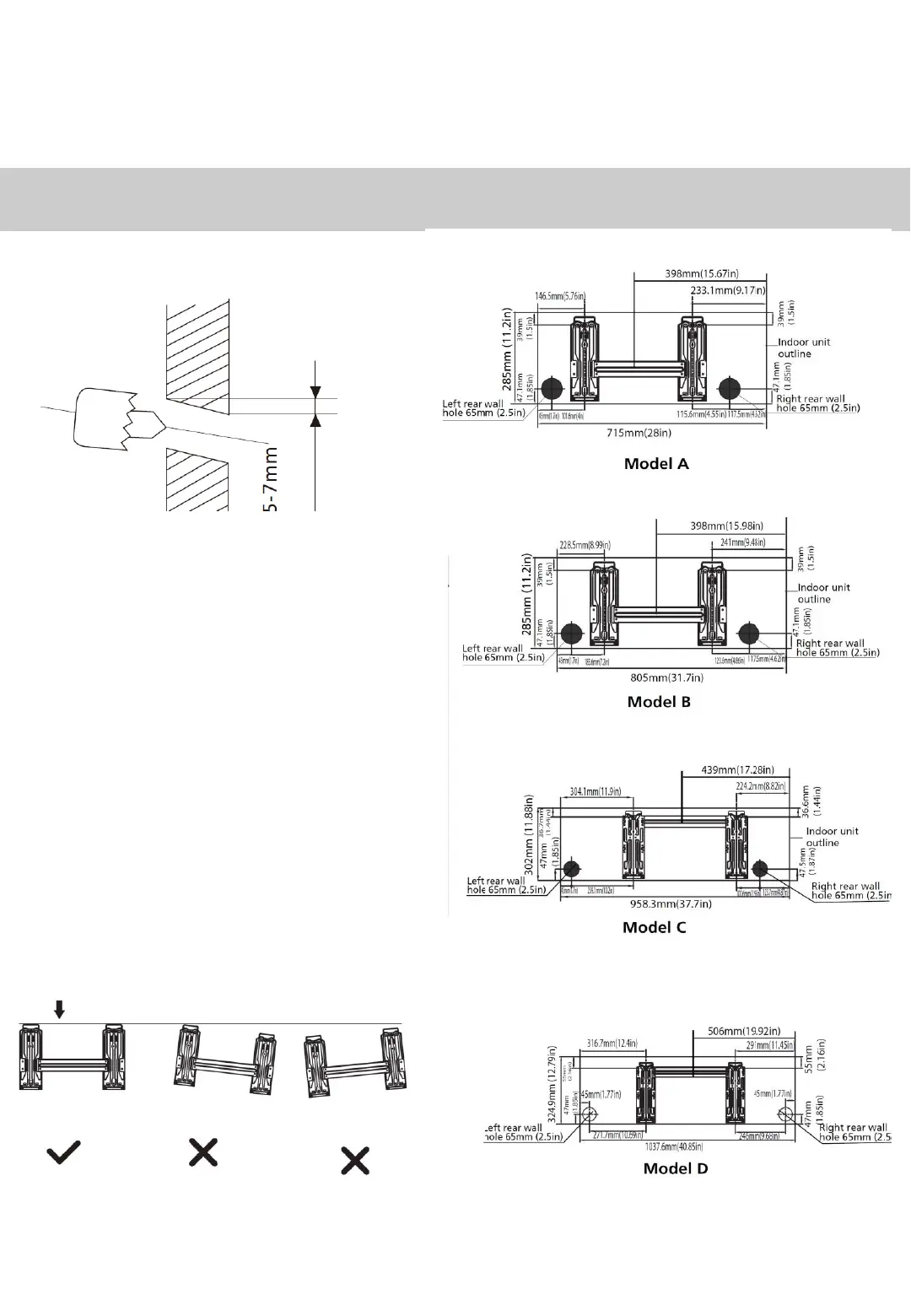

Dimensioni della piastra di
installazione
Assicurarsi di avere spazio sufficiente per
assemblare l’unità interna; gli schemi a destra
mostrano la piastra di montaggio con le
seguenti dimensioni annotate:
• Larghezza della piastra di montaggio
• Altezza della piastra di montaggio
• Larghezza dell’unità interna, relativa alla
piastra di montaggio
• Altezza dell’unità interna, relativa alla
piastra di montaggio
• Posizione consigliata del foro sulla parete
(sia alla destra che alla sinistra della piastra
di montaggio)
• Distanze relative tra i fori sulla parete
Corretta posizione della piastra di installazione
