Stap 3: De buitenunit bevestigen
De buitenunit kan op de grond of op een
houder aan de muur bevestigd worden.

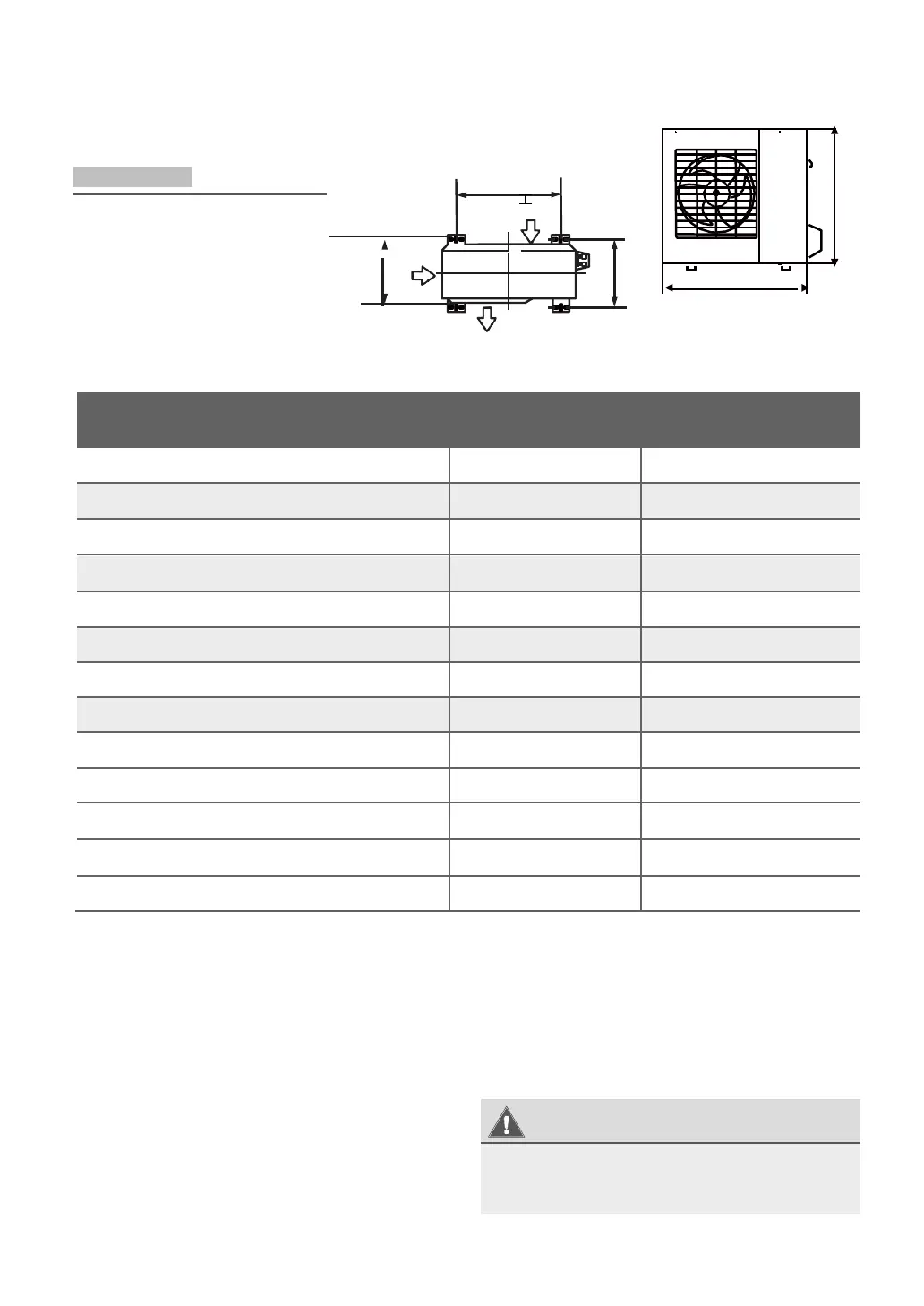

AFMETINGEN VOOR MONTAGE
Hieronder vindt u een lijst met de verschillende maten
van de buitenunits en de afstand tussen
A
Luchtinlaat
de montagevoetjes. De installatiehouder
van het apparaat voorbereiden volgens
de in de tabel aangegeven afmetingen.
Luchtinlaat
Luchtuitlaat
Fig. 4.5
Afmetingen buitenunit (mm) Breedte x
Hoogte x Diepte
Montageafmetingen
Afstand A (mm) Afstand B (mm)
685x430x260 460 276
700x540x240 458 250
780x540x250 549 276
760x590x285 530 290
845x700x320 560 335
810x558x310 549 325
709x550x270 450 260
770x555x300 487 298
800x554x333 514 340
Voor het installeren van het apparaat op
de grond of op een betonnen
montageplatform als volgt te werk gaan:
1.
De plaats voor de vier expansiebouten
aftekenen volgens de afmetingen
aangegeven in de tabel Afmetingen voor
montage.
2.
De gaten voor de bouten boren.
3.
Het betonstof uit de gaten verwijderen.
4.
Aan het uiteinde van iedere expansiebout een
moer plaatsen.
5.
De expansiebouten in de gaten duwen.
6.
De moeren van de expansiebouten
verwijderen en de buitenunit op de bouten
plaatsen.
7.
Op iedere expansiebout een ringetje, en
daarna een moer plaatsen.
8.
Met een sleutel alle moeren aandraaien
totdat deze volledig geborgd zijn.
Pagina 21
HET WORDT AANBEVOLEN OM ALTIJD
OOGBESCHERMERS TE DRAGEN WANNEER U
IN BETON BOORT.
Waarschuwing
W
