Aansluiting van de koudemiddelleidingen
Opmerking over de lengte van de leiding
De lengte van de koudemiddelleidingen is van invloed op de prestaties en de energie-efficiëntie
van het apparaat. Het nominale rendement is getest op de units met een leidinglengte van 5 meter.
Onderstaande tabel raadplegen voor de specificaties betreffende de max. lengte en hoogte van de
leidingen.
Max. lengte en hoogte van de koudemiddelleidingen per type model
Model Koelvermogen (BTU/h)
Max. lengte (m) Max. hoogte (m)
R32 Monosplit
≥ 15,000 (≥ 4,39) en <24,000
≥ 24,000 (≥ 7) en <36,000
≥ 36,000 (≥ 10,54) en ≤60,000
Stap 1: De leidingen op maat snijden
Tijdens het voorbereiden van de
koudemiddelleidingen alle
voorzorgsmaatregelen nemen om deze op de
juiste wijze op maat te snijden en te verwijden.
Dit garandeert u van een efficiënte werking en
vermindert de behoefte aan later onderhoud.
1.
De afstand meten tussen de binnen- en
buitenunit.
Pagina 24
2.
Een pijpensnijder gebruiken en de leiding
iets langer laten dan de gemeten afstand.
3.
Controleren of de leiding op een perfecte
hoek van 90 ° is doorgesneden. Zie de

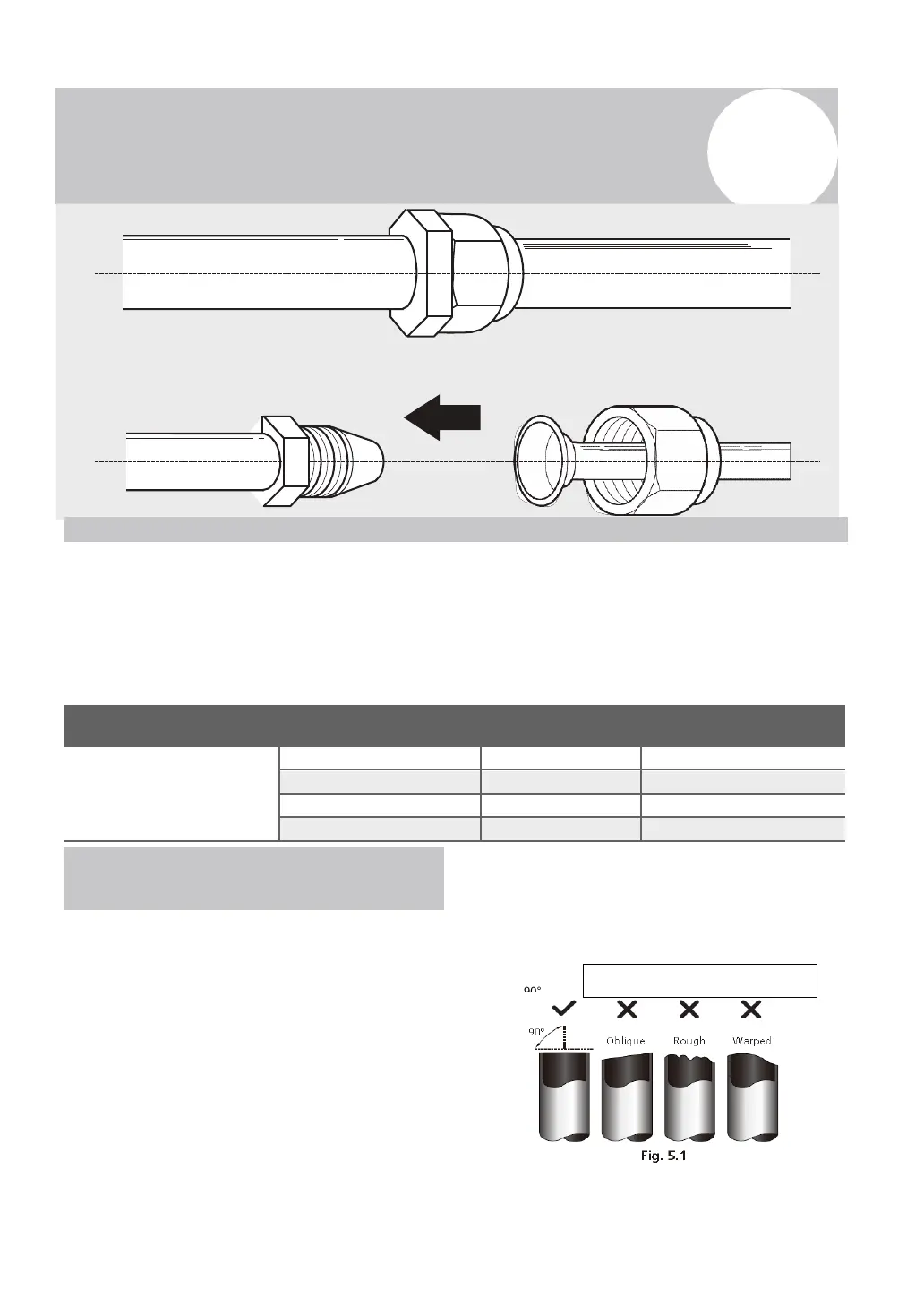

figuur. 5.1 voor de voorbeelden van verkeerd
doorsnijden.
Instructies voor de verbinding -
Koudemiddelleidingen
