VI. INSTALLATION DE L’ACCESSOIRE DE
CHAUFFAGE FACULTATIF
IMPORTANT REMARQUE :
L’accessoire de chauffage facultatif sert à éliminer
la fraîcheur de l’air intérieur quand celui-ci est
quelques degrés trop frais pour être confortable.
L’accessoire de chauffage est un « éliminateur de
fraîcheur » efficace. Il ne remplace pas une
fournaise.
Si vous installez un réchauffeur facultatif, positionnez
le réchauffeur dans l’ouverture de reprise d’air du
pompe à chaleur, tel qu’illustdans la Figure 5. Le
support de réchauffeur doit être installé par-dessus le
bac à condensation métallique extrudé et positionné
entre le bac à condensation et le bac de récupération
en plastique (voir Figure 6). Serrez la vis de fixation
afin de fixer fermement l’ensemble et éviter qu’il
ne se déplace. Remplacez le bouton de commande
du sélecteur sur l’ensemble de plafond par celui fourni
avec le réchauffeur facultatif.
VII. INSTALLATION DE L’ENSEMBLE DE
PLAFOND (SÉRIE 9600)
Confirmez que vous avez correctement apparié la
pompe à chaleur de toit et l’ensemble de plafond.
Vous devez exécuter les instructions pas à pas dans
l’ordre qui suit afin d’assurer une installation
appropriée.
A. Déballez l’ensemble de plafond, séparez les
éléments individuels et retirez les deux grilles et
filtres du carénage de plafond.
B. Fixer le collet de conduit au bac collecteur de
pompe à chaleur avec 3 vis fournies (voir la figure
9).
C. Soulevez la chute de l’ensemble de plafond et
insérez le câblage d’alimentation à travers le serre-
câble et dans la boîte de connexion de façon à ce
que 10 à 15 cm (4 à 6 po) de câblage se situe dans
la boîte. Serrez le serre-câble sur la gaine du câble
d’alimentation afin d’en interdire le mouvement
(voir Figure 7).
D. Raccordez le fil d’alimentation noir à la queue de
cochon noire, le fil d’alimentation blanc à la queue
de cochon blanche et le fil de mise à la masse
d’alimentation à la queue de cochon verte située
dans la boîte de connexion avec les 3 marettes
fournies. Fixez les marettes aux fils de façon
professionnelle avec du ruban isolant homologué
U.L. (voir Figure 8).
E. Enfoncez les fils d’alimentation et les marettes dans
la boîte de connexion en évitant de pincer les fils,
fixez la boîte de connexion avec les 2 vis fournies
(voir Figure 8).
F. Branchez la conduite électrique de la pompe à
chaleur de toit dans la prise à 9 positions de la
façon illustrée dans la Figure 7.
G. Si vous installez l’ensemble de chauffage facultatif,
retirez le couvercle de la prise à 2 positions et
branchez le cordon d’alimentation du réchauffeur
dans la prise de la façon illustrée dans la Figure 7.
H. Soulevez la chute de l’ensemble de plafond
jusqu’au cadre de montage et fixez-la avec les 4 vis
de montage fournies (voir Figure 9).
I. RATTACHEZ TOUT LE CÂBLAGE AFIN D’ÉVITER
TOUTE POSSIBILITÉ DE CONTACT AVEC DES
ARÊTES VIVES OU AVEC LE RÉCHAUFFEUR.
N’OUBLIEZ PAS QUE CETTE ZONE SERA
ASSUJETTIE À DE L’AIR CIRCULANT À
GRANDE VITESSE.
J. Tirez le tissu de gaine à travers l’ouverture de
décharge de la chute de plafond. Pelez la pellicule
de protection de la bande adhésive installée autour
de l’ouverture. Pressez le tissu de gaine fermement
en position tout le tour de l’ouverture. Découpez
l’excédent de tissu à l’intérieur de la chute de
l’ensemble de plafond avec un couteau universel
en prenant soin de ne pas déchirer le tissu au-delà
de la bande adhésive.
K. Relevez le carénage du plafond, assurant qu’il est
en prise avec la goulotte, et le fixer sur le châssis
de montage avec 4 vis fournies (voir la figure 9).
L. Installez les boutons de commande sur les tiges de
sélecteur et de thermostat. Le bouton de
commande de thermostat (température) s’installe
immédiatement à côté du logo « Coleman-Mach ».
M. Réinstallez les filtres et les grilles dans le carénage
de l’ensemble de plafond.
N. Tournez le sélecteur à la position OFF (arrêt).
O. Allumez la pompe à chaleur de toit.

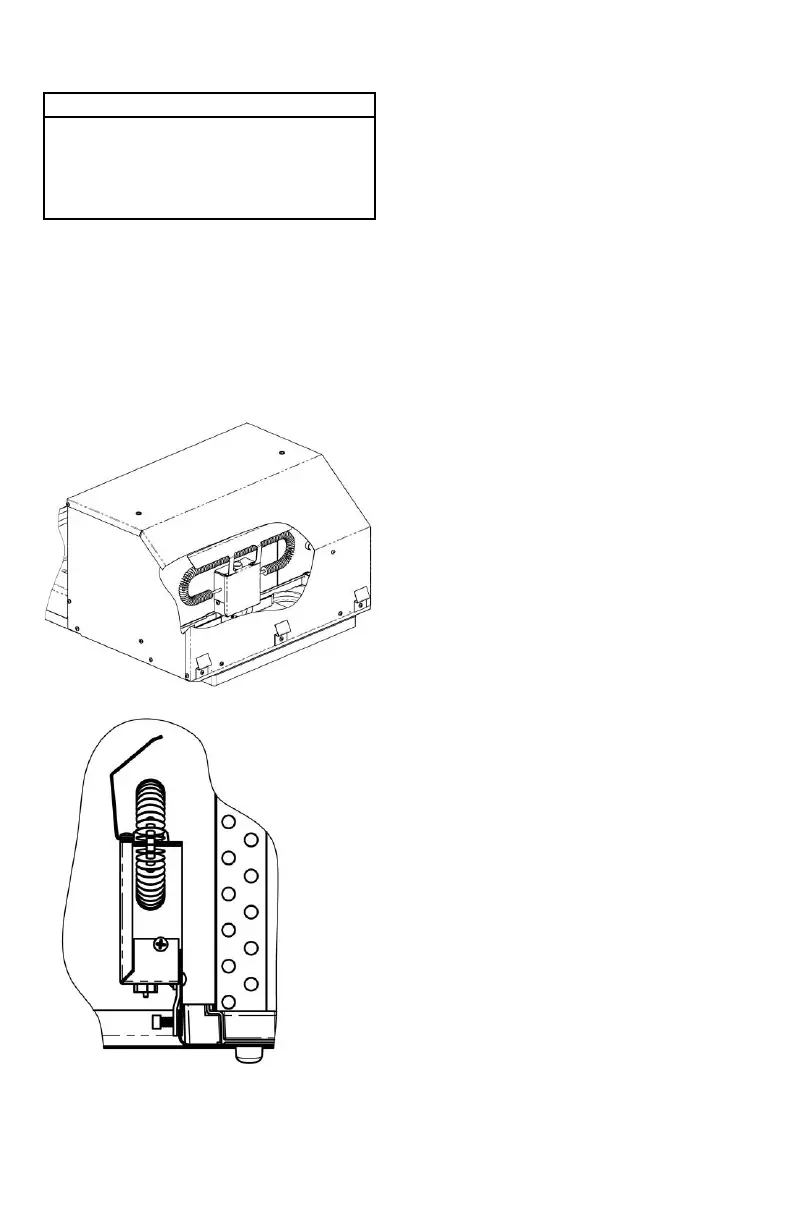

Figure 5
Figure 6
