6
DE

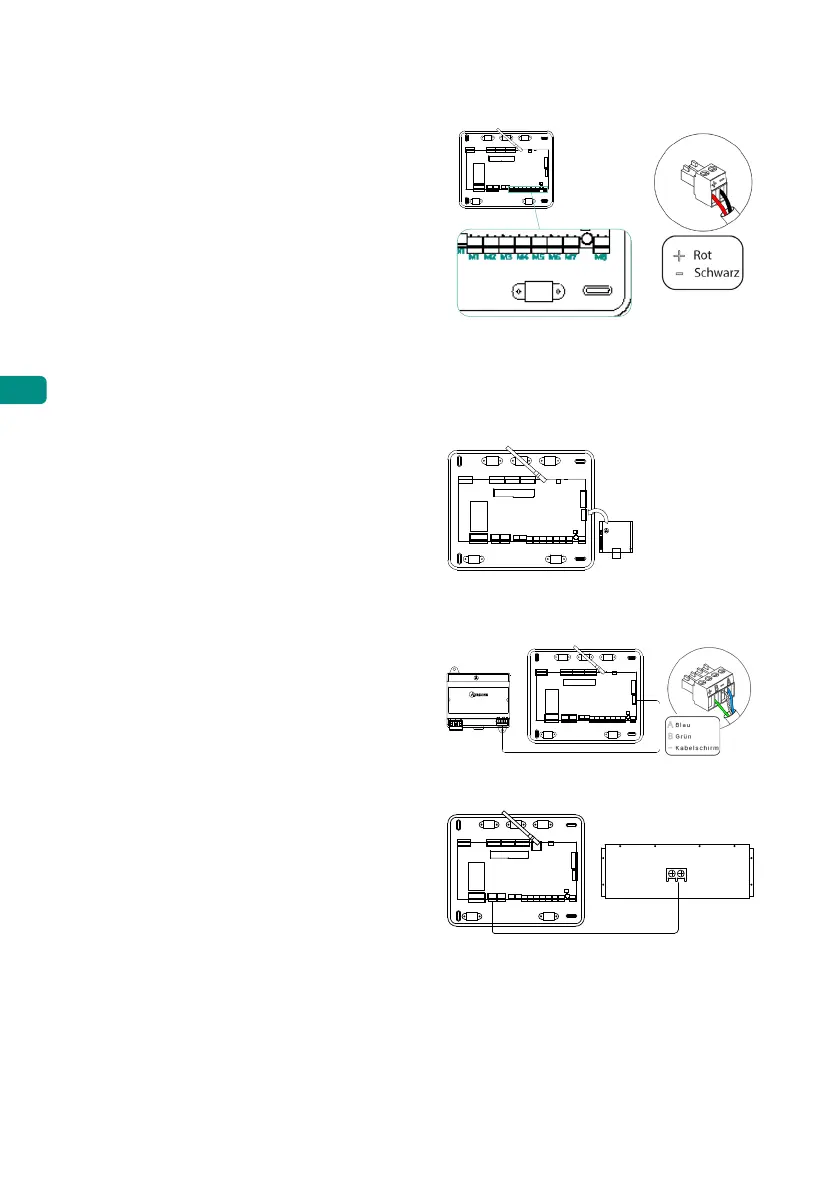

ANSCHLUSS DER MOTORISIERTEN ELEMENTE
Schließen Sie die entsprechende
Motorisierung jeweils am Ausgang (M1...
M8) der entsprechenden Steuerzone
an. Schließen Sie nicht mehr als zwei
Motorisierungen je Ausgang an.
Verwenden Sie dazu das Airzone-Kabel
2x0.75 mm2. Die empfohlene maximale
Länge beträgt 20 m.
ANSCHLUSS AM INNENGERÄT
IU
Option Kommunikations-Gateway
Schließen Sie das Gateway an den IU-Port
der Zentrale an. Beachten Sie bitte die
Hinweise im Merkblatt des Gateways. Die
Installation des Gerätethermostats wird
empfohlen.
Option Steuer-Gateway
Schließen Sie das Gateway an den IU-Port
verwende Sie das Airzone-Kabel 2x0.22
mm
2
(Kabelschirm nur am Stecker an der
Laufsteg-Seite anschließen).
Option O1-Port
Verwenden Sie den O1-Port für die Zentrale,
um einen Start-Stopp des Gerätes gemäß
den Herstellerangaben durchzuführen.
Imax 1 A, Vmax 24 / 48 Vdc.
IU
OFF
ON
O1
